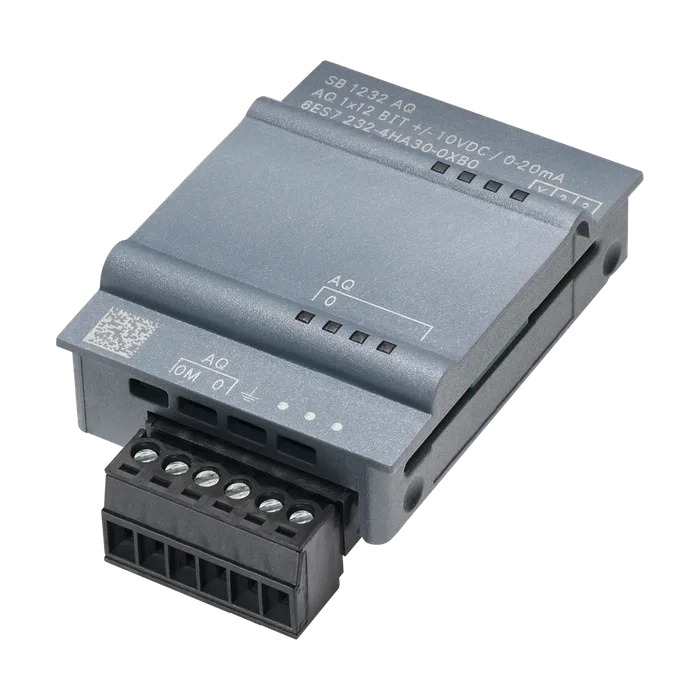

SIMATIC S7-1200, плата аналогового вывода SB 1232, 1 AO, +/-10 В (12 бит) или 0 - 20 мА (11 бит)
Обозначение типа продукта SB 1232, AQ 1 x 12 разряд.
Из шины на задней стойке 5 В пост. тока, тип. 15 мА
Источник питания измерительных преобразователей / заголовок
Макс. ток питания 25 мА
Нормальная рассеиваемая мощность 1,5 Вт
Число аналоговых входов 0
Число аналоговых выходов 1
Макс. время цикла (все каналы) Напряжение: 300 мкСм (R), 750 мкСм (1 мкФ) Ток: 600 мкСм (1 мГн), 2 мс (10 мГн)
Диапазоны выходных параметров, напряжение
Диапазоны выходных параметров, ток
Сопротивление нагрузки (в номинальном диапазоне выхода)
При выходных напряжениях мин. 1 000 Ω
При выходных токах, макс. 600 Ω
Длина провода
Экранированные, макс. 100 m; экранировано, витая пара
Принцип преобразования Дифференциальные
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 12 bit
Погрешность температуры (относительно диапазона выходных параметров) (+/-) От 25 °C ±0,5 %, до 55 °C ±1 %
Аварийные сигналы Да
Диагностическая функция Да
Диагностический светодиодный индикатор
Для индикации состояния выходов Да
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск КС Да
Допуск для судостроения Да
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -20 °C
Макс. 60 °C
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Хранение/транспортировка, мин. 660 hPa
Хранение/транспортировка, макс. 1 080 hPa
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс. 95 %
Концентрация вредных веществ
SO2 при отн. влажности < 60% без конденсации S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Материал корпуса (спереди)
Пластиковый Да
Ширина 38 мм
Высота 62 мм
Глубина 21 мм
