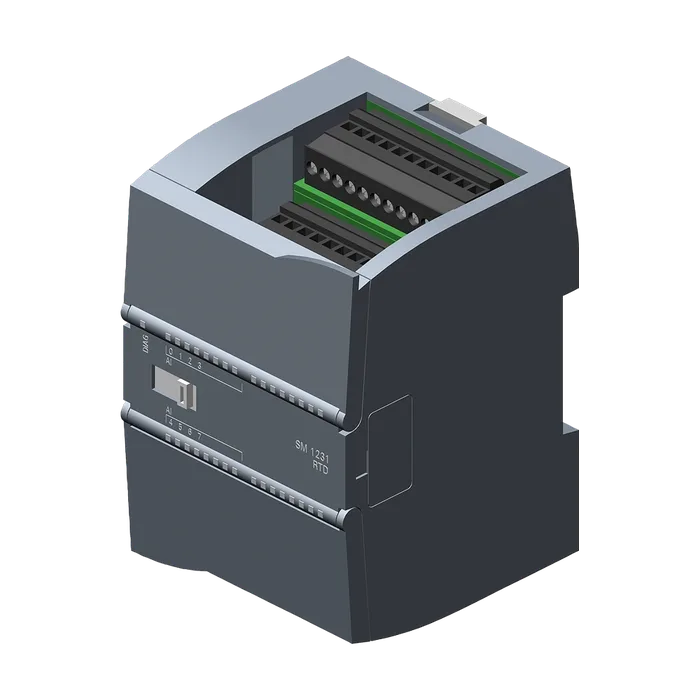

SIMATIC S7-1200, модуль аналогового ввода SM 1231 RTD 8 X AI RTD, 8-канальный модуль термосопротивлений
Обозначение типа продукта SM 1231, AI RTD 8 x 16 разряд. RTD
Номинальное значение (пост. ток) 24 В
Потребление тока, тип. 40 мА
Из шины на задней стойке 5 В пост. тока, тип. 80 мА
Нормальная рассеиваемая мощность 1,5 Вт
Число аналоговых входов 8; Резистивный термометр
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) ±35 В
Техническую единицу измерения температуры можно задать градусов Цельсия/градусов Фаренгейта
Входные диапазоны
Напряжение Нет
Ток Нет
Термоэлемент Нет
Резистивный термометр Да; Датчик сопротивления: Pt10, Pt50, Pt100, Pt200, Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50, Cu 100, LG-Ni1000
Сопротивление Да; 150 Ом, 300 Ом, 600 Ом
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Сопротивление на входе (Cu 10) 10 Ω
Сопротивление на входе (Ni 100) 100 Ω
Сопротивление на входе (Ni 1000) 1 000 Ω
Сопротивление на входе (LG-Ni 1000) 1 000 Ω
Сопротивление на входе (Ni 120) 120 Ω
Сопротивление на входе (Ni 200) 200 Ω
Сопротивление на входе (Ni 500) 500 Ω
Сопротивление на входе (Pt 100) 100 Ω
Сопротивление на входе (Pt 1000) 1 000 Ω
Сопротивление на входе (Pt 200) 200 Ω
Сопротивление на входе (Pt 500) 500 Ω
Диапазоны входных параметров (номинальные значения), сопротивления
Термоэлемент (TC)
Температурная компенсация
Параметрируемое Нет
Принцип измерения встроен.
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 15 bit; + знак
Настраиваемое время интегрирования Нет
Подавление напряжения помех для частоты помех f1 в Гц 85 дБ при 50/60/400 Гц
Погрешность температуры (относительно диапазона входных параметров) (+/-) Весь диапазон измерений от 25 °C ±0,1 %, до 55 °C ±0,2 %
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона выходных параметров), (+/-) 0,05 % C
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. синфазные помехи 120 дБ
Аварийные сигналы Да
Диагностическая функция Да; считываемые
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Диагностический светодиодный индикатор
Для индикации состояния входов Да
Для обслуживания Да
Степень защиты IP IP20
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск КС Да
Допуск для судостроения Да
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -20 °C
Макс. 60 °C
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. Давление воздуха согласно IEC 60068-2-13 70 °C
Эксплуатация. мин. 795 hPa
Эксплуатация, макс. 1 080 hPa
Хранение/транспортировка, мин. 660 hPa
Хранение/транспортировка, макс. 1 080 hPa
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс. 95 %
Концентрация вредных веществ
SO2 при отн. влажности < 60% без конденсации S02: < 0,5 имп/мин; H2S: < 0,1 имп/мин; относительная влажность < 60% без конденсации
Требуемый передний штекер Да
Материал корпуса (спереди)
Пластиковый Да
Ширина 70 мм
Высота 100 мм
Глубина 75 мм
Масса, прибл. 220 г
