SIMATIC S7-1200, модуль дискретного ввода-вывода SM 1223, 8DI AC / 8DO RLY, 8DI ~120/230 В, 8DO, реле 2 А
35 234 ₽−19%28 460 ₽С НДС
Код товара: 6ES72231QH320XB0
Доступен к заказу
01
Описание
SIMATIC S7-1200, модуль дискретного ввода-вывода SM 1223, 8DI AC / 8DO RLY, 8DI ~120/230 В, 8DO, реле 2 А
Обозначение типа продуктаSM 1223, DI 8 x 120/230 В перем. тока, DQ 8 x реле
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Из шины на задней стойке 5 В пост. тока, макс.120 мА
Источник питания измерительных преобразователей / заголовок
Функция изделия / источник питания измерительных преобразователейДа
Нормальная рассеиваемая мощность7,5 Вт
Число входов8
По группам для4
Входная характеристика по IEC 61131, тип 1Да
Число одновременно включаемых входов
Все монтажные положения
До 40 °C, макс.8
Горизонтальный настенный монтаж
До 40 °C, макс.8
До 50 ℃, макс.8
Вертикальный настенный монтаж
До 40 °C, макс.8
Входное напряжение
Вид входного напряженияперем. ток
Номинальное значение (перем. ток)120/230 В перем. тока
Для сигнала "0"20 В перем. тока при 1 мА
Для сигнала "1"79 В перем. тока при 2,5 мА
Входной ток
Для сигнала "0", макс. (допустимый ток покоя)1 мА
Для сигнала "1", мин.2,5 мА
Для сигнала "1", тип.9 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
ПараметрируемоеДа; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах
Для входов аварийной сигнализации
ПараметрируемоеДа
Длина провода
Экранированные, макс.500 м
Неэкранированные, макс.300 м
Вид выходов8
По группам для4
Защита от короткого замыканияНет; предусматривается снаружи
Коммутационная способность выходов
При омической нагрузке, макс.2 А
При ламповой нагрузке, макс.30 Вт при пост. токе, 200 Вт при перем. токе
Выходное напряжение
Номинальное значение (пост. ток)от 5 до 30 В пост. тока
Номинальное значение (перем. ток)от 5 до 250 В перем. тока
Выходной ток
Для сигнала "1", номинальное значение2 А
Для сигнала "1", диапазон допустимых значений, макс.2 А
Задержка на выходе при омической нагрузке
С "0" на "1", макс.10 мс
С "1" на "0", макс.10 мс
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 50 ℃, макс.8 A; Ток на массу
Релейные выходы
Число релейных выходов8
Номинальное напряжение питания на катушке реле L+ (пост. ток)24 В
Макс. число коммутационных цикловмеханический 10 млн, при номинальном напряжении нагрузки 100 000
Коммутационная способность контактов
При индуктивной нагрузке, макс.2 А
При ламповой нагрузке, макс.30 Вт при пост. токе, 200 Вт при перем. токе
При омической нагрузке, макс.2 А
Длина провода
Экранированные, макс.500 м
Неэкранированные, макс.150 м
Аварийные сигналы
Диагностический сигналДа
Диагностический светодиодный индикатор
Для индикации состояния входовДа
Для индикации состояния выходовДа
Гальваническая развязка цифровых вводов
Между каналами, в блоках для2
Гальваническая развязка цифровых выводов
Между каналамиРеле
Между каналами, в блоках для2
Между каналами и шиной на задней стенке1 500 В перем. тока в течение 1 минуты
Между различными цепями750 В перем. тока в течение 1 минуты
Степень защиты IPIP20
Маркировка CEДа
Допуск CSAДа
Допуск ULДа
CULusДа
Допуск FMДа
RCM (ранее C-TICK)Да
Допуск КСДа
Допуск для судостроенияДа
Свободное падение
Макс. высота свободного падения0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин.-20 °C
Макс.60 °C; Кол-во одновременно включенных выходов: 4 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 8 при 55 °C горизонт. или 45 °C вертикал.
Горизонтальный настенный монтаж, мин.-20 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-20 °C
Вертикальный настенный монтаж, макс.50 °C
Допустимое изменение температурыот 5 °C до 55 °C, 3 °C/минута
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Давление воздуха согласно IEC 60068-2-13
Хранение/транспортировка, мин.660 hPa
Хранение/транспортировка, макс.1 080 hPa
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс.95 %
Требуемый передний штекерДа
Материал корпуса (спереди)
ПластиковыйДа

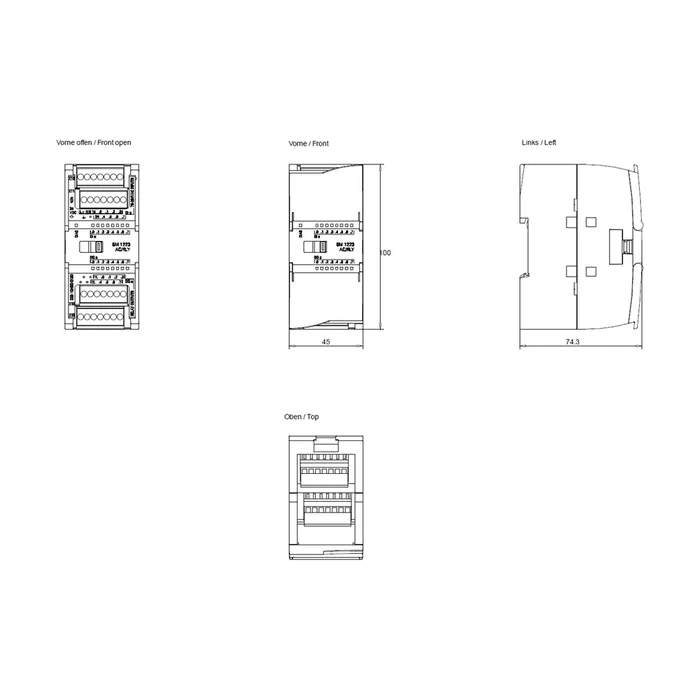

Ширина45 мм
Высота100 мм
Глубина75 мм
Масса, прибл.230 г
Артикул6ES7223-1QH32-0XB0
Каталог IDST72
Код группыR132
Товарный код85389091
Вес Нетто (Кг)0,223 Кг
Вид продуктовМодули ввода/вывода SM 1223
ПроизводительSiemens
Ценовая Группа212
Группа Продукта4508
Размер упаковки8,80 x 10,10 x 5,60
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВВОДА-ВЫВОДА SM 1223, 8DI AC / 8DO RLY, 8DI ~120/230 В, 8DO, РЕЛЕ 2A
Страна происхожденияКитай
Количество в упаковке1
Заказной Номер (Артикл)6ES7223-1QH32-0XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)100 дней
