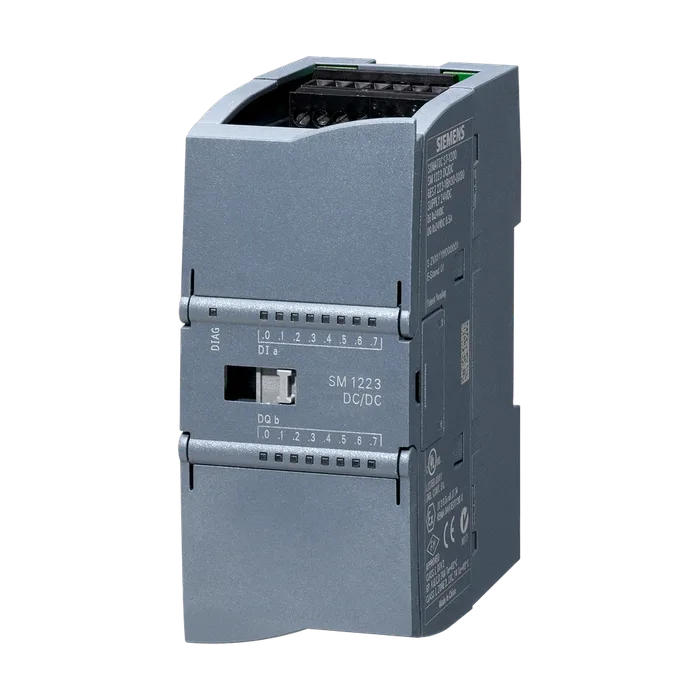

SIMATIC S7-1200, модуль дискретного ввода-вывода SM 1223, 8DI / 8DO, 8DI=24 В, входы SINK/SOURCE, 8DO, транзисторные выходы 0,5 А
Обозначение типа продукта SM 1223, DI 8 x 24 В пост. тока, DQ 8 x 24 В пост. тока
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Из шины на задней стойке 5 В пост. тока, макс. 145 мА
Цифровые входы
Из источника напряжения нагрузки L+ (без нагрузки), макс. 4 mA; на канал
Источник питания измерительных преобразователей / заголовок
Функция изделия / источник питания измерительных преобразователей Да
Нормальная рассеиваемая мощность 2,5 Вт
Число входов 8
По группам для 2
Входная характеристика по IEC 61131, тип 1 Да
Число одновременно включаемых входов
Все монтажные положения
До 40 °C, макс. 8
Горизонтальный настенный монтаж
До 40 °C, макс. 8
До 50 ℃, макс. 8
Вертикальный настенный монтаж
До 40 °C, макс. 8
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" 5 В пост. тока при 1 мА
Для сигнала "1" 15 В пост. тока при 2,5 мА
Входной ток
Для сигнала "0", макс. (допустимый ток покоя) 1 мА
Для сигнала "1", мин. 2,5 мА
Для сигнала "1", тип. 4 мА
Задержка на входе (при номинальном значении входного напряжения)
Параметрируемое Да; 0,2 мс; 0,4 мс; 0,8 мс; 1,6 мс; 3,2 мс; 6,4 мс и 12,8 мс, выбирается в 4 группах
Для входов аварийной сигнализации
Параметрируемое Да
Длина провода
Экранированные, макс. 500 м
Неэкранированные, макс. 300 м
Вид выходов 8
По группам для 1
Защита от короткого замыкания Нет; предусматривается снаружи
Ограничение индуктивного напряжения отключения L+ (-48 В)
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 А
При ламповой нагрузке, макс. 5 Вт
Выходное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0", макс. 0,1 V; с нагрузкой 10 кОм
Для сигнала "1", мин. 20 В пост. тока
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "1", диапазон допустимых значений, макс. 0,5 А
Для сигнала "0", ток покоя, макс. 10 μA
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 50 μs
С "1" на "0", макс. 200 μs
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 50 ℃, макс. 4 A; Ток на массу
Длина провода
Экранированные, макс. 500 м
Неэкранированные, макс. 150 м
Аварийные сигналы
Диагностический сигнал Да
Диагностический светодиодный индикатор
Для индикации состояния входов Да
Для индикации состояния выходов Да
Гальваническая развязка цифровых вводов
Между каналами, в блоках для 2
Гальваническая развязка цифровых выводов
Между каналами, в блоках для 1
Между каналами и шиной на задней стенке 500 В перем. тока
Степень защиты IP IP20
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск КС Да
Допуск для судостроения Да
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -20 °C
Макс. 60 °C
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C
Допустимое изменение температуры от 5 °C до 55 °C, 3 °C/минута
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Хранение/транспортировка, мин. 660 hPa
Хранение/транспортировка, макс. 1 080 hPa
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс. 95 %
Требуемый передний штекер Да
Материал корпуса (спереди)
Пластиковый Да
Ширина 45 мм
Высота 100 мм
Глубина 75 мм
Масса, прибл. 210 г
