Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Из шины на задней стойке 5 В пост. тока, макс.140 мА
Цифровые выходы
Из источника напряжения нагрузки L+, макс.16,7 мА/катушка реле
Нормальная рассеиваемая мощность5 Вт
Вид выходов8
По группам для1
Защита от короткого замыканияНет; предусматривается снаружи
Коммутационная способность выходов
При омической нагрузке, макс.2 А
При ламповой нагрузке, макс.30 Вт при пост. токе, 200 Вт при перем. токе
Выходное напряжение
Номинальное значение (пост. ток)от 5 до 30 В пост. тока
Номинальное значение (перем. ток)от 5 до 250 В перем. тока
Выходной ток
Для сигнала "1", номинальное значение2 А
Задержка на выходе при омической нагрузке
С "0" на "1", макс.10 мс
С "1" на "0", макс.10 мс
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 50 ℃, макс.2 A; Ток на массу
Релейные выходы
Число релейных выходов8
Номинальное напряжение питания на катушке реле L+ (пост. ток)24 В
Макс. число коммутационных цикловмеханический 10 млн, при номинальном напряжении нагрузки 100 000
Коммутационная способность контактов
При индуктивной нагрузке, макс.2 А
При ламповой нагрузке, макс.30 Вт при пост. токе, 200 Вт при перем. токе
При омической нагрузке, макс.2 А
Длина провода
Экранированные, макс.500 м
Неэкранированные, макс.150 м
Аварийные сигналы
Диагностический сигналДа
Диагностический светодиодный индикатор
Для индикации состояния выходовДа
Гальваническая развязка цифровых выводов
Между каналамиРеле
Между каналами, в блоках для1
Между каналами и шиной на задней стенке1 500 В перем. тока в течение 1 минуты
Между различными цепями750 В перем. тока в течение 1 минуты
Степень защиты IPIP20
Маркировка CEДа
Допуск CSAДа
Допуск ULДа
CULusДа
Допуск FMДа
RCM (ранее C-TICK)Да
Допуск КСДа
Допуск для судостроенияДа
Свободное падение
Макс. высота свободного падения0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин.-20 °C
Макс.60 °C; Кол-во одновременно включенных выходов: 4 (без смежных точек) при 60 °C горизонт. или 50 °C вертикал., 8 при 55 °C горизонт. или 45 °C вертикал.
Горизонтальный настенный монтаж, мин.-20 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-20 °C
Вертикальный настенный монтаж, макс.50 °C
Допустимое изменение температурыот 5 °C до 55 °C, 3 °C/минута
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Давление воздуха согласно IEC 60068-2-13
Хранение/транспортировка, мин.660 hPa
Хранение/транспортировка, макс.1 080 hPa
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс.95 %
Требуемый передний штекерДа
Материал корпуса (спереди)
ПластиковыйДа

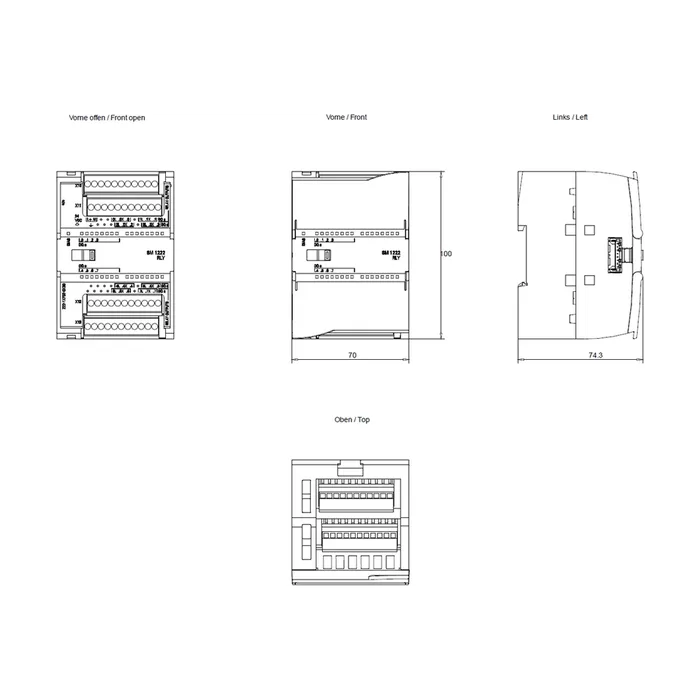

Ширина70 мм
Высота100 мм
Глубина75 мм
Масса, прибл.310 г
Артикул6ES7222-1XF32-0XB0
Каталог IDST72
Код группыR132
Товарный код85389091
Вес Нетто (Кг)0,351 Кг
Вид продуктовМодули вывода SM 1222
ПроизводительSiemens
Ценовая Группа212
Группа Продукта4508
Размер упаковки8,90 x 10,60 x 8,50
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC S7-1200, МОДУЛЬ ДИСКРЕТНОГО ВЫВОДА SM 1222, 8DO, ПЕРЕКИДНЫЕ КОНТАКТЫ РЕЛЕ
Страна происхожденияКитай
Количество в упаковке1
Заказной Номер (Артикл)6ES7222-1XF32-0XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
