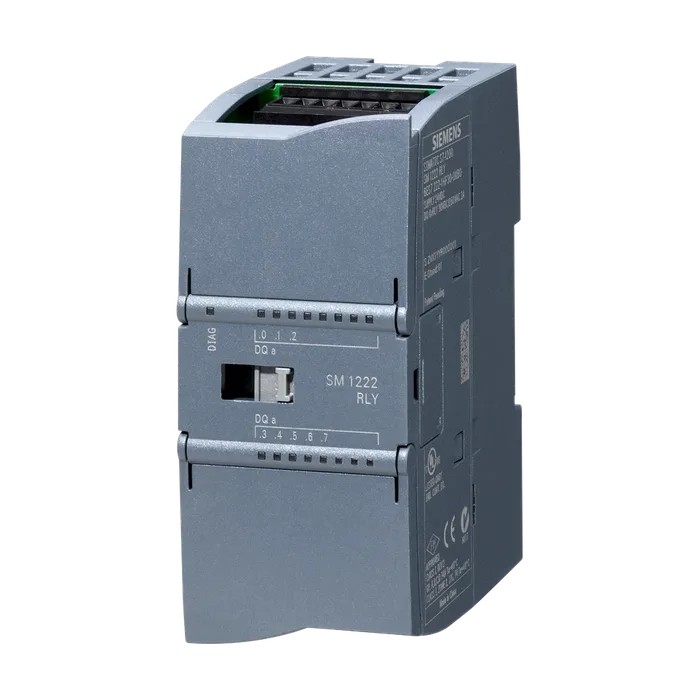

SIMATIC S7-1200, модуль дискретного вывода SM 1222, 8DO, релейные выходы 2 А
Обозначение типа продукта SM 1222, DQ 8 x реле/2 А
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Из шины на задней стойке 5 В пост. тока, макс. 120 мА
Цифровые выходы
Из источника напряжения нагрузки L+, макс. 11 мА/катушка реле
Нормальная рассеиваемая мощность 4,5 Вт
Вид выходов 8
По группам для 2
Защита от короткого замыкания Нет; предусматривается снаружи
Коммутационная способность выходов
При омической нагрузке, макс. 2 А
При ламповой нагрузке, макс. 30 Вт при пост. токе, 200 Вт при перем. токе
Выходное напряжение
Номинальное значение (пост. ток) от 5 до 30 В пост. тока
Номинальное значение (перем. ток) от 5 до 250 В перем. тока
Выходной ток
Для сигнала "1", номинальное значение 2 А
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 10 мс
С "1" на "0", макс. 10 мс
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 50 ℃, макс. 10 A; Ток на массу
Релейные выходы
Число релейных выходов 8
Номинальное напряжение питания на катушке реле L+ (пост. ток) 24 В
Макс. число коммутационных циклов механический 10 млн, при номинальном напряжении нагрузки 100 000
Коммутационная способность контактов
При индуктивной нагрузке, макс. 2 А
При ламповой нагрузке, макс. 30 Вт при пост. токе, 200 Вт при перем. токе
При омической нагрузке, макс. Длина провода 2 А
Экранированные, макс. 500 м
Неэкранированные, макс. 150 м
Аварийные сигналы
Диагностический сигнал Да
Диагностический светодиодный индикатор
Для индикации состояния выходов Да
Гальваническая развязка цифровых выводов
Между каналами Реле
Между каналами, в блоках для 2
Между каналами и шиной на задней стенке 1 500 В перем. тока в течение 1 минуты
Между различными цепями 750 В перем. тока в течение 1 минуты
Степень защиты IP IP20
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск КС Да
Допуск для судостроения Да
Свободное падение
Макс. высота свободного падения 0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин. -20 °C
Макс. 60 °C
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C
Допустимое изменение температуры от 5 °C до 55 °C, 3 °C/минута
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Хранение/транспортировка, мин. 660 hPa
Хранение/транспортировка, макс. 1 080 hPa
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс. 95 %
Требуемый передний штекер Да
Материал корпуса (спереди)
Пластиковый Да
Ширина 45 мм
Высота 100 мм
Глубина 75 мм
Масса, прибл. 190 г
