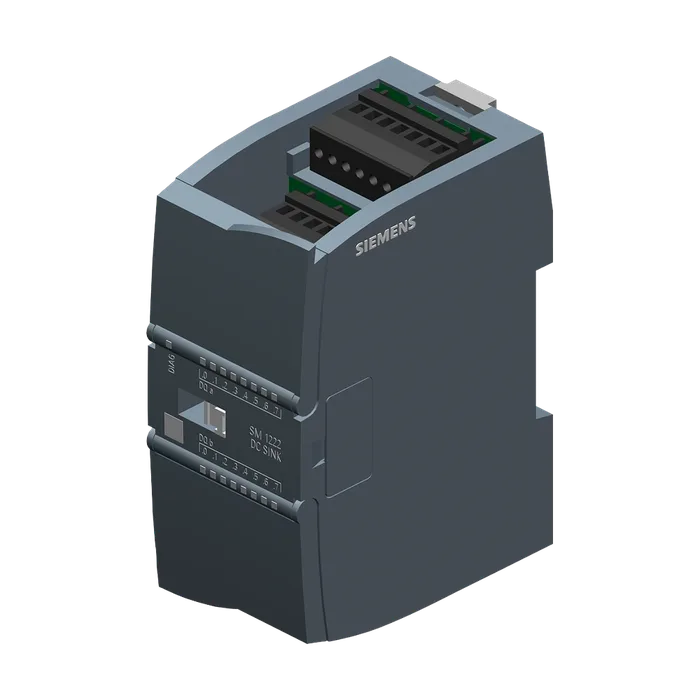

SIMATIC S7-1200, модуль дискретных выходов SM 1222, 16 дискретных выходов (DO), =24 В, PNP (sink), транзисторные 0,5 А
Обозначение типа продукта SM 1222, DO 16x 24 В пост. тока/0,5 A, понижение
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Из шины на задней стойке 5 В пост. тока, макс. 140 мА
Нормальная рассеиваемая мощность 2,5 Вт
Вид выходов 16
По группам для 1
С вытекающим током Да
Защита от короткого замыкания Нет; предусматривается снаружи
Ограничение индуктивного напряжения отключения Тип 45 В
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 А
При ламповой нагрузке, макс. 5 Вт
Выходное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0", макс. L+ минус 0,75 В пост. тока с нагрузкой 10k
Для сигнала "1", мин. 0,5 В
Выходной ток
Для сигнала "1", номинальное значение 0,5 А
Для сигнала "0", ток покоя, макс. 75 μA
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 20 μs
С "1" на "0", макс. 350 μs
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 50 ℃, макс. 8 A; Ток на массу
Релейные выходы
Коммутационная способность контактов
При индуктивной нагрузке, макс. 0,5 А
При ламповой нагрузке, макс. 5 Вт
При омической нагрузке, макс. 0,5 А
Длина провода
Экранированные, макс. 500 м
Неэкранированные, макс. 150 м
Аварийные сигналы
Диагностический сигнал Да
Диагностический светодиодный индикатор
Для индикации состояния выходов Да
Гальваническая развязка цифровых выводов
Между каналами, в блоках для 1
Между каналами и шиной на задней стенке 500 В перем. тока
Степень защиты IP IP20
Маркировка CE Да
Допуск CSA Да
Допуск UL Да
CULus Да
Допуск FM Да
RCM (ранее C-TICK) Да
Допуск КС Да
Допуск для судостроения Да
Температура окружающей среды при эксплуатации
Мин. -20 °C
Макс. 60 °C
Горизонтальный настенный монтаж, мин. -20 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -20 °C
Вертикальный настенный монтаж, макс. 50 °C
Допустимое изменение температуры от 5 °C до 55 °C, 3 °C/минута
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Хранение/транспортировка, мин. 660 hPa
Хранение/транспортировка, макс. 1 080 hPa
Относительная влажность воздуха
Эксплуатация при 25 °C без конденсации, макс. 95 %
Требуемый передний штекер Да
Материал корпуса (спереди)
Пластиковый Да
Ширина 45 мм
Высота 100 мм
Глубина 75 мм
Масса, прибл. 220 г
