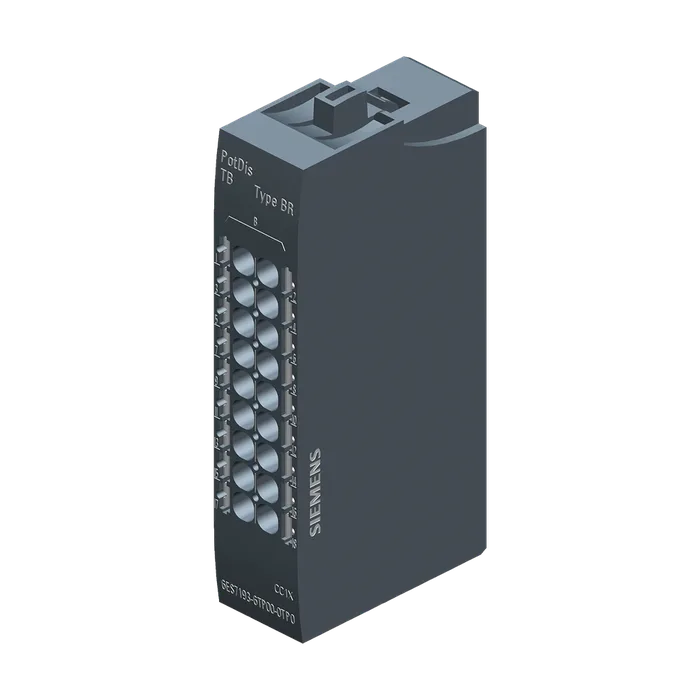

SIMATIC ET 200SP, модуль распределения потенциалов, клеммный блок PotDis, PotDis-TB-BR-W, 18 x внутренне соединённых втычных (Push-In), клемм, без подключения P1, P2, AUX, упаковка: 1 шт.
Обозначение типа продукта PotDis-TB-BR-W, УЕ 1
Функциональный стандарт HW Не ниже FS10
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC10, CC11, CC12, CC13
Номинальное значение (пост. ток)
Для технологических зажимов 48 V; макс.
Номинальное значение (перем. ток)
Для технологических зажимов 240 V; макс.
Внешняя защита предохранителями для питающих Да; Модульный автоматический выключатель для защиты линий 10
Линий A с характеристикой срабатывания, тип B или C для соответствующего напряжения питания
До 60 ℃, макс. 10 А
Для шины P1 и P2, макс. 10 А
Для технологических зажимов, макс. 10 А
Между технологическими зажимами и напряжением питания Да
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -30 °C
Вертикальный настенный монтаж, макс. 50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс. техническое описание
Таблички с цветным кодированием
Для технологических зажимов CC10, CC11, CC12, CC13
Клеммы
Тип клеммы Вставная клемма
Сечение гнезда подключения мин. 0,14 mm²; 0,2 мм² без кабельного зажима
Сечение гнезда подключения макс. 2,5 mm²; 1,5 мм² с кабельным зажимом
Количество технологических зажимов к модулю периферии 16
Количество клемм к AUX-шине 0
Количество клемм с соединением к шине P1 и P2 2
Ширина 15 мм
Высота 74 мм
Глубина 34 мм
