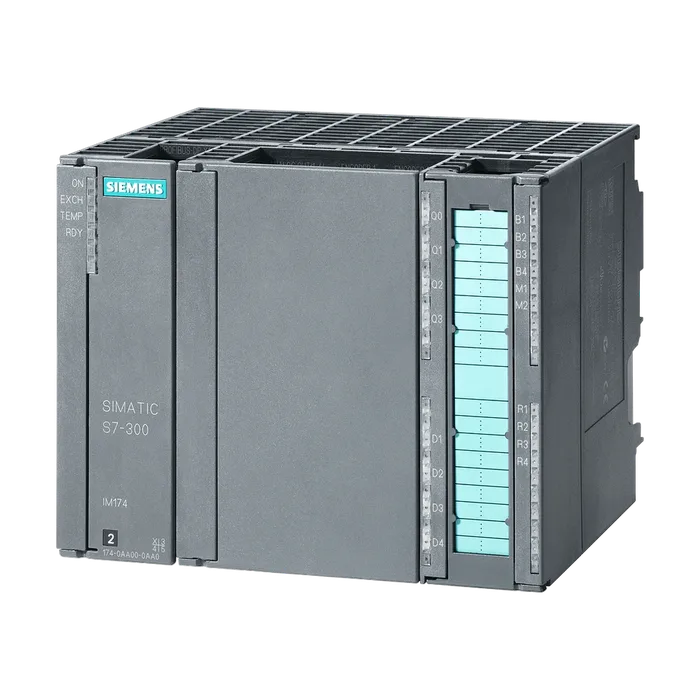

Центральный процессор Siemens 6ES7174-0AA10-0AA0
Источник: proenergo.ru — © Промэнерго Автоматика · proenergo.ru
Доступен к заказу
Центральный процессор Siemens 6ES7174-0AA10-0AA0
SIMATIC S7-300, интерфейсный модуль IM174, для подключения аналоговых приводов и шаговых приводов через изохронную шину PROFIBUS к контроллерам управления перемещением, 4 канала (4 входа энкодеров., 4 AO), настройка в STEP7 V5.4 SP4
по запросу С НДС
Код товара: 6ES71740AA100AA0
Доступен к заказу
01
Описание
SIMATIC S7-300, интерфейсный модуль IM174, для подключения аналоговых приводов и шаговых приводов через изохронную шину PROFIBUS к контроллерам управления перемещением, 4 канала (4 входа энкодеров., 4 AO), настройка в STEP7 V5.4 SP4
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Макс. потребление тока 500 мА
Из шины на задней стойке 5 В пост. тока, макс. 100 мА
Питание датчика 5 В
Макс. выходной ток 1,2 А
Макс. длина провода 25 м
Питание датчика 24 В
Макс. выходной ток 1,4 А
Макс. длина провода 100 м
Питание абсолютного датчика (SSI)
Абсолютный датчик (SSI) Да
Защита от короткого замыкания Да
Нормальная рассеиваемая мощность 12 Вт
Число входов 10
Входное напряжение
Для сигнала "0" от -3 до +5 В
Для сигнала "1" от +11 до +30 В
Входной ток
Для сигнала "0", макс. (допустимый ток покоя) 2 мА
Для сигнала "1", тип. 8 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
С "0" на "1", мин. 15 μs
Длина провода
Экранированные, макс. 100 м
Вид выходов 8
Защита от короткого замыкания Да
Коммутационная способность выходов
При омической нагрузке, макс. 1 А
При ламповой нагрузке, макс. 30 Вт
Выходное напряжение
Номинальное значение (пост. ток) 24 V; L+
Для сигнала "1", мин. L+ (-3 В)
Для сигнала "1", макс. 3 В
Выходной ток
Для сигнала "1", диапазон допустимых значений для 0 - 55 ℃, мин. 5 мА
Для сигнала "1", диапазон допустимых значений для 0 - 55 ℃, макс. 300 мА
Для сигнала "0", ток покоя, макс. 0,4 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 500 μs
Частота коммутации
При омической нагрузке, макс. 500 Гц
При индуктивной нагрузке, макс. 0,5 Гц
Релейные выходы
Число релейных выходов 4
Макс. число коммутационных циклов 50 000
Коммутационная способность контактов
При омической нагрузке, макс. 1 А
Длина провода
Экранированные, макс. 600 м
Число аналоговых выходов 4
Диапазоны выходных параметров, напряжение
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 15 bit
Макс. число подключаемых датчиков 4
Подключаемые датчики
Инкрементальный датчик (симметричный) Да
Абсолютный датчик (SSI) Да
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 2 мА
Сигналы датчика, инкрементальный датчик (симметричный)
Следящие сигналы A, не A, B, не B
Сигнал нулевой метки N, не N
Входное напряжение Дифференциальный сигнал 5 В (физ. RS 422)
Макс. входная частота 1 МГц
Макс. длина экранированного провода 35 m; 35 м при макс. 500 кГц; 10 м при макс. 1 МГц
Сигналы датчика, абсолютный датчик (SSI)
Входной сигнал Дифференциальный сигнал 5 В (физ. RS 422)
Сигнал данных DATA, notDATA
Тактовый импульс CL, notCL
Длина телеграммы, параметрируется 13, 21, 24 бит
Макс. частота тактовых импульсов 1,5 MHz; с 187,5 кГц до 1,5 МГц (параметрируется)
Двоичный код Да
Код Грея Да
Макс. длина экранированного провода 250 m; 250 м при 187,5 кГц, 10 м при 1,5 МГц
Аварийные сигналы
Диагностический сигнал Да
Число интерфейсов привода 4
Аналоговый привод
Сигнал номинального значения
С защитой от короткого замыкания Да; макс. 45 мА, мин. сопротивление нагрузки 3,3 кОм
Диапазон номинального напряжения от -10,5 В до +10,5 В
Выходной ток от -3 до +3 мА
Выход сигнала разрешения регулятора
Число контактов реле 4
Макс. коммутируемое напряжение 30 В
Макс. коммутационный ток 1 А
Макс. включаемая мощность 30 ВА
Мин. число циклов коммутации 50 000; при 30 В, 1 A пост. тока
Макс. длина экранированного провода 35 м
Пошаговый режим
Мин. разность выходных напряжений 2 V; R = 100 Ом
Макс. разность выходных напряжений для сигнала "0" 1 V; при I = -20 мА
Мин. разность выходных напряжений для сигнала "1" 3,7 V; 3,7 В при I = -20 мА; 4,5 В при I = -100 мкА,
Мин. нагрузочное сопротивление 55 Ω
Макс. выходной ток 60 мА
Частота импульсов 750 кГц
Макс. длина экранированного провода 50 m; при смешанном режиме с аналоговыми осями 35 м, при асимметричной передаче 10 м
Гальваническая развязка цифровых вводов
Гальваническая развязка цифровых вводов Да; на датчики, аналоговые выходы, интерфейс DP; нет на другие цифровые вводы/выводы
Гальваническая развязка цифровых выводов
Гальваническая развязка цифровых выводов Да; на датчики, аналоговые выходы, интерфейс DP; нет на другие цифровые вводы/выводы
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 55 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Требуемый передний штекер 40-полюсный
Ширина 160 мм
Высота 125 мм
Глубина 118 мм
Масса, прибл. 1 кг
Артикул 6ES7174-0AA10-0AA0
Каталог ID ST73
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 1,032 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2ET
Группа Продукта 4562
Размер упаковки 15,10 x 16,60 x 12,60
Единицы Измерения 1 шт.
Описание Продукта SIMATIC S7-300, ИНТЕРФЕЙСНЫЙ МОДУЛЬ IM174, ДЛЯ ПОДКЛЮЧЕНИЯ АНАЛОГОВЫХ ПРИВОДОВ И ШАГОВЫХ ПРИВОДОВ ЧЕРЕЗ ИЗОХРОННУЮ ШИНУ PROFIBUS К КОНТРОЛЛЕРАМ УПРАВЛЕНИЯ ПЕРЕМЕЩЕНИЕМ, 4 КАНАЛА (4 ВХОДА ЭНКОДЕРОВ., 4 AO), НАСТРОЙКА В STEP7 V5.4 SP4
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7174-0AA10-0AA0
PLM-Дата вступления в силу Продукт больше не поставляется с: 01.01.2022
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 1 день
