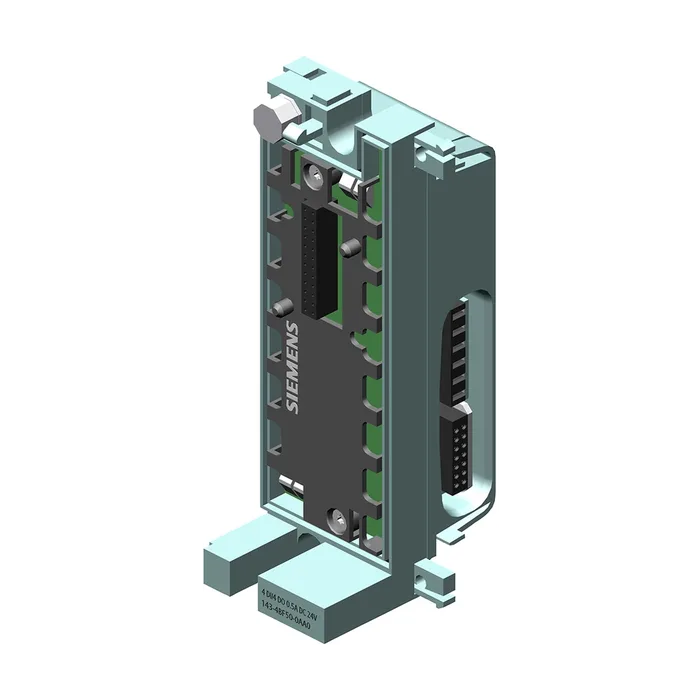

SIMATIC DP, электронный модуль для ET200PRO 4 DI / 4, DO=24 В, 0.5 А, диагностический функции, включая шинный модуль, соединительный модуль IO 6ES7194-4..00-0AA0 должен быть заказан отдельно
6 890,76 ₽−21%5 469 ₽С НДС
Код товара: 6ES71434BF500AA0
Доступен к заказу
01
Описание
SIMATIC DP, электронный модуль для ET200PRO 4 DI / 4, DO=24 В, 0.5 А, диагностический функции, включая шинный модуль, соединительный модуль IO 6ES7194-4..00-0AA0 должен быть заказан отдельно
Напряжение нагрузки 2L+
Номинальное значение (пост. ток)24 В
Защита от короткого замыканияДа
Защита от перепутывания полярностиДа
Из источника напряжения нагрузки 2L+ (без нагрузки), макс.20 мА
Из шины на задней стойке 3,3 В пост. тока, макс.20 мА
Защита от короткого замыканияДа; на модуль, электронный
Выходной ток
До 55 ℃, макс.1 А
Нормальная рассеиваемая мощность2 Вт
Число входов4
Входная характеристика по IEC 61131, тип 3Да
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -3 до +5 В
Для сигнала "1"от +11 до +30 В
Входной ток
Для сигнала "1", тип.7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
С "0" на "1", макс.3 мс
С "1" на "0", макс.3 мс
Длина провода
Неэкранированные, макс.30 м
Вид выходов4
Защита от короткого замыканияДа; на канал, электронный
Нормальный порог срабатывания0,7 А
Ограничение индуктивного напряжения отключениянорм. (2L+) -47 В
Включение цифрового входаДа
Коммутационная способность выходов
При ламповой нагрузке, макс.5 Вт
Диапазон сопротивления нагрузке
Нижний предел48 Ω
Верхний предел4 kΩ
Выходной ток
Для сигнала "1", номинальное значение0,5 А
Для сигнала "0", ток покоя, макс.0,5 мА
Параллельное подключение двух выходов
Для повышения мощностиНет
Для резервного включения нагрузкиДа
Частота коммутации
При омической нагрузке, макс.100 Гц
При индуктивной нагрузке, макс.0,5 Гц
При ламповой нагрузке, макс.1 Гц
Суммарный ток выходов (на узел)
Все монтажные положения
До 55 ℃, макс.2 А
Длина провода
Неэкранированные, макс.30 м
Подключаемые датчики
2-проводной датчикДа
Макс. допустимый ток покоя (2-проводной датчик)1,5 мА
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Считываемая диагностическая информацияДа
Короткое замыканиеДа; Короткое замыкание выходов на массу; по модулям
Диагностический светодиодный индикатор
Индикатор состояния цифрового входа (зеленый)Да
Индикатор состояния цифрового выхода (зеленый)Да
Между шиной на задней стенке и остальными коммутационными компонентамиДа
Гальваническая развязка цифровых вводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Гальваническая развязка цифровых выводов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Ширина45 мм
Высота130 мм
Глубина35 мм
Масса, прибл.140 г
Артикул6ES7143-4BF50-0AA0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,173 Кг
Вид продуктовДискретные модули расширения EM 141, EM 142
ПроизводительSiemens
Ценовая Группа250
Группа Продукта4057
Размер упаковки7,30 x 14,50 x 6,50
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET200PRO 4 DI / 4 DO =24 В, 0.5A, ДИАГНОСТИЧЕСКИЙ ФУНКЦИИ, ВКЛЮЧАЯ ШИННЫЙ МОДУЛЬ, СОЕДИНИТЕЛЬНЫЙ МОДУЛЬ IO 6ES7194-4..00-0AA0 ДОЛЖЕН БЫТЬ ЗАКАЗАН ОТДЕЛЬНО
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7143-4BF50-0AA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
