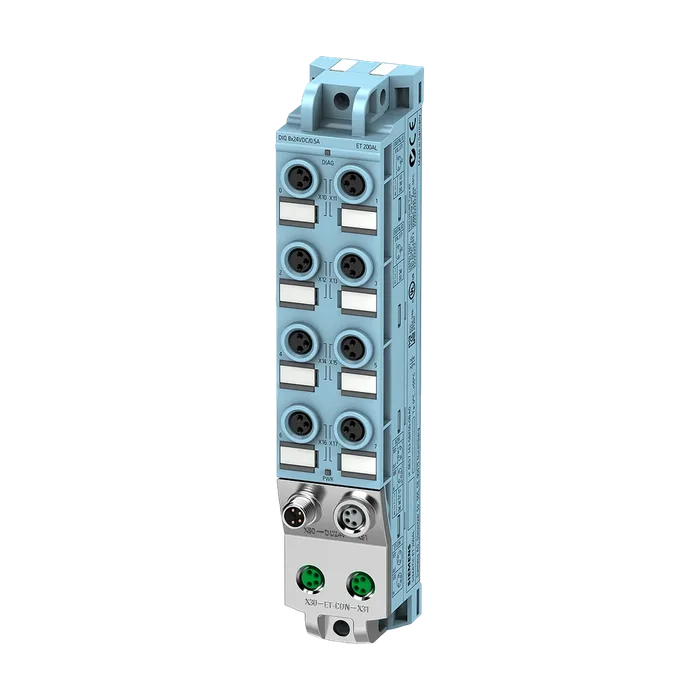

SIMATIC ET 200AL, модуль дискретного ввода DI 8X=24 В, подключение 8XM8, степень защиты IP67
Обозначение типа продукта DI 8x24VDC
Функциональный стандарт HW FS03
Версия микропрограммного обеспечения V1.0.x
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже не ниже STEP 7 V13 SP1
STEP 7 проектируемая/интегрированная среда, версия не ниже не ниже версии V5.5 SP4 исправление 3
PROFIBUS, версия не ниже GSD/GSD-Revision GSD не ниже версии 5
PROFINET, версия не ниже GSD/GSD-Revision GSDML V2.3.1
Необходимо напряжение питания согласно NEC, класс 2 Нет
Напряжение нагрузки 1L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушений; выходы питания датчика с перепутанной полярностью
Потребление тока (номинальное) 25 mA; без нагрузки
Из источника напряжения нагрузки 1L+ (некоммутируемое напряжение) 4 A; Максимальное значение
Из источника напряжения нагрузки 2L+, макс. 4 A; Максимальное значение
Число выходов 8
Питание датчика 24 В
Защита от короткого замыкания Да; на модуль, электронный
Макс. выходной ток 0,7 A; Суммарный ток всех датчиков
Нормальная рассеиваемая мощность 1,9 Вт
Число входов 8
Входная характеристика по IEC 61131, тип 3 Да
Число одновременно включаемых входов
Все монтажные положения
До 55 ℃, макс. 8
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от +11 до +30 В
Входной ток
Для сигнала "1", тип. 3,2 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
С "0" на "1", мин. 1,2 мс
С "0" на "1", макс. 4,8 мс
С "1" на "0", мин. 1,2 мс
С "1" на "0", макс. 4,8 мс
Длина провода
Неэкранированные, макс. 30 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Диагностика
Короткое замыкание Да; Патание датчика на массу, по модулям
Диагностический светодиодный индикатор
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики модуля Да; зеленые/красные светодиоды
Между напряжениями нагрузки Да
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Степень защиты IP IP65/67
Пригодно для безопасно-ориентированного отключения стандартных узлов Да; Не ниже FS01
Максимальный класс надежности для безопасно-ориентированного отключения стандартных узлов
Уровень производительности согласно ISO 13849-1 PL d
Категория согласно ISO 13849-1 Кат. 3
Уровень полноты безопасности согласно IEC 62061 SIL 2
Температура окружающей среды при эксплуатации
Мин. -30 °C
Макс. 55 °C
Исполнение электрического соединения входов и выходов M8, 3-полюсный
Исполнение электрического соединения для напряжения питания M8, 4-полюсный
ET-соединение
ET-соединение M8, 4-полюсный, экранированный
Ширина 30 мм
Высота 159 мм
Глубина 40 мм
Масса, прибл. 145 г
