Модуль ввода-вывода Siemens 6ES7138-6CG00-0BA0

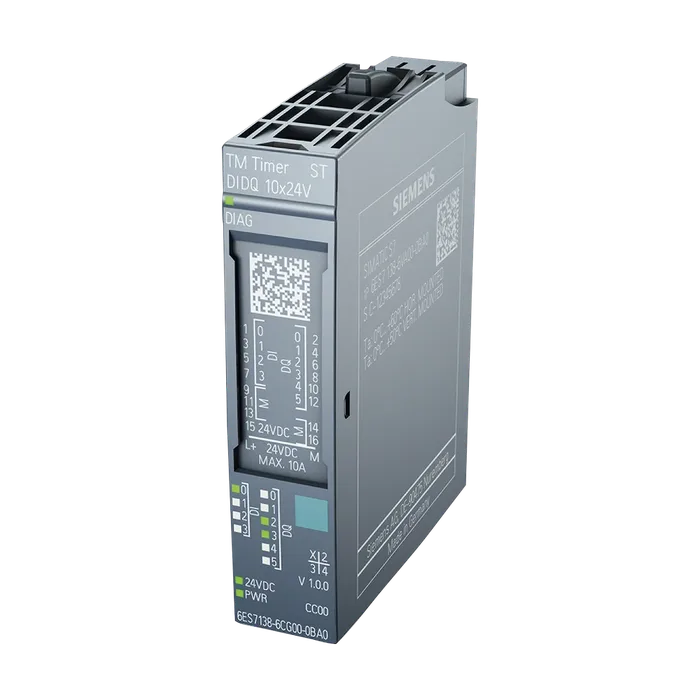

SIMATIC ET 200SP, технологический модуль TM TIMER DIDQ 10X24V, модуль таймера, дискретные входы и выходы (4DI, 6DQ) с поддержкой временных функций и меткой времени, счёта, ШИМ, передискретизацией
28 099 ₽ С НДС
Код товара: 6ES71386CG000BA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, технологический модуль TM TIMER DIDQ 10X24V, модуль таймера, дискретные входы и выходы (4DI, 6DQ) с поддержкой временных функций и меткой времени, счёта, ШИМ, передискретизацией
Обозначение типа продукта TM Timer DIDQ 10x24V
Функциональный стандарт HW Не ниже FS03
Применяемые системные блоки BU-тип A0
Функция продукта
Данные для идентификации и техобслуживания Да; I&M 0
Режим тактовой синхронизации Да
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже V13 обновление 3
STEP 7 проектируемая/интегрированная среда, версия не ниже V5.5 SP3/-
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да; от разрушения
Макс. потребление тока 50 mA; без нагрузки
Число выходов 1
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 500 mA; Учитывать снижение номинальных значений
Нормальная рассеиваемая мощность 1,5 Вт
Адресное пространство на модуль
Вводы 26 byte
Выводы 32 byte
Автоматическое кодирование Да
Механический кодирующий элемент Да
Тип механического кодирующего элемента Тип B
Число входов 4
Цифровые входы параметрируемые Да
Входная характеристика по IEC 61131, тип 3 Да
Функции цифровых входов, параметрируемые
Цифровой вход с отметчиком времени Да
Макс. число 4
Счетчики Да
Макс. число 3
Счетчик с инкрементальным датчиком Да
Макс. число 1
Цифровой вход с супердискретизацией Да
Макс. число 4
Включение HW для цифрового входа Да
Макс. число 1
Включение HW для цифрового выхода Да
Макс. число 3
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" -5 ... +5 В
Для сигнала "1" от +11 до +30 В
Мин. допустимое напряжение на входе -30 V; -5 В при длительной нагрузке, -30 В при кратковременной нагрузке с защитой от неправильной полярности
Макс. допустимое напряжение на входе 30 В
Входной ток
Для сигнала "1", тип. 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Минимальная ширина импульса для программной реакции 3 мкс при параметрировании "нет"
Для стандартных входов
Параметрируемое Да; нет / 0,05 / 0,1 / 0,4 / 0,8 мс
С "0" на "1", мин. 4 μs
С "1" на "0", мин. 4 μs
Длина провода
Экранированные, макс. 1 000 m; в зависимости от датчика, качества кабеля и крутизны фронта импульса
Неэкранированные, макс. 600 m; в зависимости от датчика, качества кабеля и крутизны фронта импульса
Вид цифровых выходов Транзистор
Вид выходов 6
С вытекающим током Да; при выходе High Speed
С втекающим током Да
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да; электронная/тепловая
Нормальный порог срабатывания 1,7 А для стандартного выхода, 0,5 А для высокоскоростного выхода
Ограничение индуктивного напряжения отключения -0,8 В
Функции цифровых выходов, параметрируемые
Цифровой выход с отметчиком времени Да
Макс. число 6
Выход PWM Да
Макс. число 6
Цифровой выход с супердискретизацией Да
Макс. число 6
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 A; 0,1 A при выходе High Speed
При ламповой нагрузке, макс. 5 W; 1 Вт при выходе High Speed
Диапазон сопротивления нагрузке
Нижний предел 48 Ω; 240 Ом при выходе High Speed
Верхний предел 12 kΩ
Выходное напряжение
Вид выходного напряжения DC
Для сигнала "0", макс. 1 V; при выходе High Speed
Для сигнала "1", мин. 23,2 V; L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 A; 0,1 A при выходе High Speed, учитывать уменьшение
Для сигнала "1", диапазон допустимых значений, 0,6 A; 0,12 A при выходе High Speed, учитывать уменьшение
Макс. мощности
Для сигнала "1", минимальный ток нагрузки 2 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 1 μs; при выходе High Speed, 5 мкс при стандартном выходе
С "1" на "0", макс. 1 μs; при выходе High Speed, 6 мкс при стандартном выходе
Частота коммутации
При омической нагрузке, макс. 10 кГц
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов
Макс. ток на модуль 3,5 A; Учитывать снижение номинальных значений
Длина провода
Экранированные, макс. 1 000 m; в зависимости от нагрузки и от качества кабеля
Неэкранированные, макс. 600 m; в зависимости от нагрузки и от качества кабеля
Подключаемые датчики
Инкрементальный датчик (асимметричный) Да
Инициатор 24 В Да
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Сигналы датчика, инкрементальный датчик (асимметричный)
Входное напряжение 24 В
Макс. входная частота 50 кГц
Макс. частота счетчика 200 kHz; при четырехкратной обработке
Макс. длина экранированного провода 600 m; в зависимости от входной частоты, датчика и качества кабеля; макс. 200 м при 50 кГц
Инкрементальный датчик с путями A/B, 90° со смещением фаз Да
Импульсный датчик Да
Физические параметры интерфейсов
Входная характеристика по IEC 61131, тип 3 Да
Макс. время цикла шины (TDP) 375 μs
Макс. фазовые флуктуации 1 μs
Диагностическая функция Да
Возможность включения заменяющих значений Да
Аварийные сигналы
Диагностический сигнал Да
Диагностика
Контроль напряжения питания Да
Короткое замыкание Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Счетчики Да
Число счетчиков 3
Макс. частота счетчика 200 kHz; при четырехкратной обработке
Функции счета
Непрерывный счет Да
Гальваническая развязка каналов
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством 707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасности Нет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C
Горизонтальный настенный монтаж, макс. 60 °C; Учитывать снижение номинальных значений
Вертикальный настенный монтаж, мин. -30 °C
Вертикальный настенный монтаж, макс. 50 °C; Учитывать снижение номинальных значений
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, 5 000 m; ограничения по высоте над уровнем моря > 2.000 м, см.
Макс. системный справочник для ET 200SP
На SIMATIC S7-1500 Да
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 45 г
Артикул 6ES7138-6CG00-0BA0
Каталог ID ST73
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,057 Кг
Вид продуктов Модуль таймера TM Timer DIDQ 10x24V
Производитель Siemens
Ценовая Группа 255
Группа Продукта X03W
Размер упаковки 6,80 x 7,60 x 2,70
Единицы Измерения 1 шт.
Описание Продукта SIMATIC ET 200SP, ТЕХНОЛОГИЧЕСКИЙ МОДУЛЬ TM TIMER DIDQ 10X24V, МОДУЛЬ ТАЙМЕРА, ДИСКРЕТНЫЕ ВХОДЫ И ВЫХОДЫ (4DI, 6DQ) С ПОДДЕРЖКОЙ ВРЕМЕННЫХ ФУНКЦИЙ И МЕТКОЙ ВРЕМЕНИ, СЧЁТА, ШИМ, ПЕРЕДИСКРЕТИЗАЦИЕЙ
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6ES7138-6CG00-0BA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 185 дней
