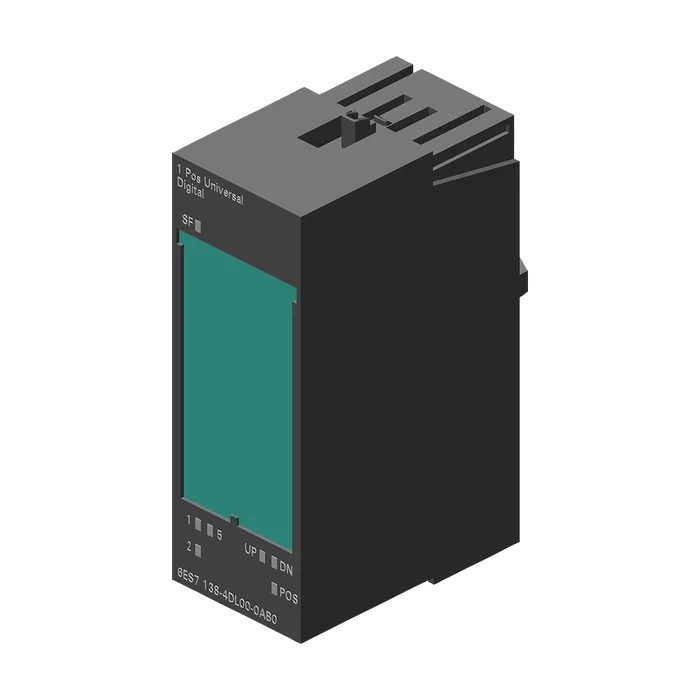

SIMATIC DP, электронный модуль для ET 200S, 1 POS U, модуль контроля позиционирования с цифровыми выходами для 5 В/24 В, инкрементальных энкодеров, SSI-энкодеров, 30 мм ширина
76 520 ₽С НДС
Код товара: 6ES71384DL000AB0
Доступен к заказу
01
Описание
SIMATIC DP, электронный модуль для ET 200S, 1 POS U, модуль контроля позиционирования с цифровыми выходами для 5 В/24 В, инкрементальных энкодеров, SSI-энкодеров, 30 мм ширина
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Из источника напряжения нагрузки L+ (без нагрузки), макс.55 мА
Из шины на задней стойке 3,3 В пост. тока, макс.10 мА
Питание датчика 5 В
Питание датчика 24 В
Защита от короткого замыканияДа
Макс. выходной ток500 мА
Питание абсолютного датчика (SSI)
Абсолютный датчик (SSI)Да
Вид выходного напряженияL+ (-0,8 В)
Защита от короткого замыканияДа
Макс. выходной ток500 мА
Нормальная рассеиваемая мощность2 Вт
Входная характеристика по IEC 61131, тип 2Да
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -30 до +5 В
Для сигнала "1"от +11 до +30 В
Входной ток
Для сигнала "0", макс. (допустимый ток покоя)2 мА
Для сигнала "1", тип.9 мА
Задержка на входе (при номинальном значении входного напряжения)
Макс. входная частота (при времени задержки 0,1 мс)100 кГц
Длина провода
Неэкранированные, макс.50 м
Защита от короткого замыканияДа
Нормальный порог срабатыванияот 0,7 до 1,8 А
Ограничение индуктивного напряжения отключенияда; L+ -(от 55 до 60 В)
Включение цифрового входаДа
Коммутационная способность выходов
При ламповой нагрузке, макс.5 Вт
Выходное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0", макс.3 В
Для сигнала "1", мин.L+ (-1 В)
Выходной ток
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, мин.7 мА
Для сигнала "1", диапазон допустимых значений для 0 - 60 ℃, макс.600 мА
Макс. длина экранированного провода320 м при 125 кГц, 160 м при 250 кГц, 60 м при 500 кГц, 20 м при 1 МГц, 8 м при 2 МГц, попарно скрученные и экранированные
Время ожидания после передачи данных64 мкс
Актуализация значения датчика
Мин. время выполнения телеграммы при 13 бит7 μs
Мин. время выполнения телеграммы при 25 бит13 μs
Время актуализации сигналов квитирования1 мс
Эффект защелкиваниядля инкрементальных датчиков: норм. 400 мс; для SSI-датчика: норм. 400 мс + время значения датчика
Время реакции в точке переключения и отключениядля инкрементальных датчиков: Задержка на выходе + 30 мкс; для датчика SSI: Задержка на выходе + время выполнения телеграммы + 30 мс
Диагностический светодиодный индикатор
Убывающее действительное значение DN (зеленый)Да
Возрастающее действительное значение UP (зеленый)Да
Режим позиционирования POS (зеленый)Да
Суммарная ошибки SF (красный)Да
Индикатор состояния цифрового входа (зеленый)Да
Между шиной на задней стенке и остальными коммутационными компонентамиДа
Между каналами и шиной на задней стенкеДа
Ширина30 мм
Высота81 мм
Глубина52 мм
Масса, прибл.65 г
Артикул6ES7138-4DL00-0AB0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,001 Кг
Вид продуктовМодуль позиционирования 1 POS U
ПроизводительSiemens
Ценовая Группа2AP
Группа ПродуктаX042
Размер упаковки6,50 x 9,20 x 3,80
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC DP, ЭЛЕКТРОННЫЙ МОДУЛЬ ДЛЯ ET 200S, 1 POS U, МОДУЛЬ КОНТРОЛЯ ПОЗИЦИОНИРОВАНИЯ С ЦИФРОВЫМИ ВЫХОДАМИ ДЛЯ 5В/24В ИНКРЕМЕНТАЛЬНЫХ ЭНКОДЕРОВ, SSI-ЭНКОДЕРОВ, 30MM ШИРИНА
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7138-4DL00-0AB0
PLM-Дата вступления в силуПродукт больше не поставляется с: 01.10.2023
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM410: Поддержка продукта завершена
