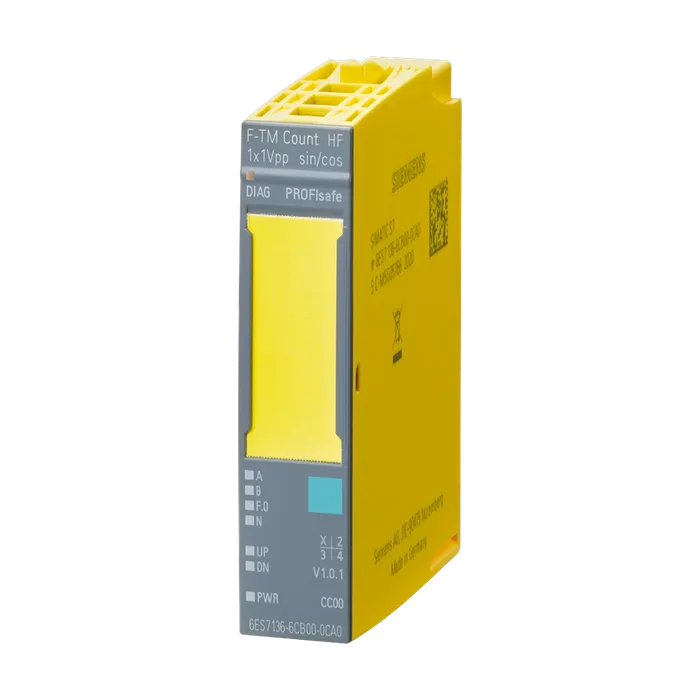

SIMATIC ET 200SP, отказобезопасный технологический модуль F-TM Count 1x1Vpp sin/cos HF, - модуль счёта, PROFIsafe, 1-канальный, для инкрементальных энкодеров, sin/cos 1 Vpp, упаковка из 1 шт., для установки на базовые блоки типа A0 ******************************* Требуется специальный релиз. Пожалуйста, свяжитесь с вашим
38 465,84 ₽−21%30 546 ₽С НДС
Код товара: 6ES71366CB000CA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, отказобезопасный технологический модуль F-TM Count 1x1Vpp sin/cos HF, - модуль счёта, PROFIsafe, 1-канальный, для инкрементальных энкодеров, sin/cos 1 Vpp, упаковка из 1 шт., для установки на базовые блоки типа A0 ******************************* Требуется специальный релиз. Пожалуйста, свяжитесь с вашим
Обозначение типа продуктаF-TM Count 1x1Vpp sin/cos HF
Версия микропрограммного обеспеченияV1.0
Возможно обновление микропрограммного обеспеченияДа
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC01
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal,STEP 7, V17 или выше: для предыдущих версий используйте
Проектируемая/интегрированная среда, версия не нижеGSDML
Необходимо напряжение питания согласно NEC, класс 2Нет
Напряжение нагрузки L+
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока50 mA; 150 мА без нагрузки при нагрузке энкодера 300 мА
Питание датчика 5 В
Защита от короткого замыканияДа; электронная защита от перегрузки, без защиты при подаче нормального напряжения или напряжения счетчика
Макс. выходной ток300 мА
Нормальная рассеиваемая мощность1,25 Вт
Адресное пространство на модуль
Вводы14 byte; S7-300/400F ЦПУ, 13 байт
Выводы5 byte; S7-300/400F ЦПУ, 4 байт
Автоматическое кодированиеДа
Электронный кодирующий элемент тип HДа
Число входов1; (счетный вход)
Цифровые входы параметрируемыеДа
Функции цифровых входов, параметрируемые
Запуск/остановка портаДа
Счетчик с инкрементальным датчикомДа
Макс. число1
Входное напряжение
Вид входного напряженияsin/cos 1 Vpp
Задержка на входе (при номинальном значении входного напряжения)
Минимальная ширина импульса для программной реакции2,5 мкс при параметризации "отсутств."
Для технологических функций
ПараметрируемоеДа
Длина провода
Экранированные, макс.150 м
Подключаемые датчики
Инкрементальный датчик (симметричный)Да; до 200 кГц в зависимости от типа и длины кабеля
Входное напряжение1 Вразмах, центровка со сдвигом 2,5 В
Макс. входная частота200 кГц
Макс. частота счетчика800 kHz; при четырехкратной обработке
Макс. длина экранированного провода150 м
Инкрементальный датчик с путями A/B, 90° со смещением фазДа; sin/cos
Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путемДа; sin/cos/ноль
Диагностическая функцияДа; см. раздел "Диагностические сообщения" в руководстве
Аварийные сигналы
Диагностический сигналДа
Аварийный сигнал процессаНет
Диагностика
Контроль напряжения питанияДа
Обрыв проводаДа
Короткое замыканиеДа
Ошибка перехода A/B инкрементального датчикаДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Контроль напряжения питания (PWR-LED)Да; зеленые светодиоды
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
СчетчикиДа
Число счетчиков1
Макс. частота счетчика800 kHz; при четырехкратной обработке
Функции Safety Monitoring
Безопасный останов (Safe Operating Stop (SOS))Да
Безоп. огр. скорости (Safely-Limited Speed (SLS))Да
Безоп. напр. дв. (Safe Direction (SDI))Да
Безоп. конт. скорости (Safe Speed Monitor (SSM))Да
Функции счета
Непрерывный счетДа
Режим счета параметрируетсяДа
Программный затворДа
Диапазон счета параметрируемыйДа
Функции измерения
Диапазон измерений
Мин. измерение частоты0,04 Гц
Макс. измерение частоты800 kHz; при четырехкратной обработке
Мин. измерение периодов1 μs
Макс. измерение периодов25 s
Мин. измерение скорости0 (скорость в проектных единицах измерения за выбранную единицу времени - скорость*1 000)
Макс. измерение скорости2 147 483 (скорость в проектных единицах измерения за выбранную единицу времени - скорость*1 000)
Точность
Измерение частотыдо 100 ppm; зависит от интервала измерений и оценки сигналов; при низкой частоте возможно воздействие посторонних помех на точность (см. диаграмму в 2.2.3)
Измерение периодовдо 100 ppm; зависит от интервала измерений и оценки сигналов; при низкой частоте возможно воздействие посторонних помех на точность (см. диаграмму в 2.2.3)
Измерение скоростидо 100 ppm; зависит от интервала измерений и оценки сигналов; при низкой частоте возможно воздействие посторонних помех на точность (см. диаграмму в 2.2.3)
Гальваническая развязка каналов
Между каналамиНет; есть только один канал
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением нагрузки L+Нет
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиДа
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1Кат. 4, PLe
Уровень полноты безопасности согласно IEC 61508SIL 3
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL1< 2.00E-03 мониторинг сигналов отключен
Режим с низкой частотой запросов: PFDavg согласно SIL3< 3,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL1< 3.00E-08 1/h мониторинг сигналов отключен
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3< 1,00E-09 1/h
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.0 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.0 °C
Вертикальный настенный монтаж, макс.55 °C
Высота при эксплуатации относительно уровня моря
Температура окружающей среды-давление воздуха-высота установкиПо запросу: Высоты монтажа больше 2 000 м
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.42 г
Артикул6ES7136-6CB00-0CA0
Каталог IDST73
Код группыR152
Товарный код85389091
Вес Нетто (Кг)0,059 Кг
Вид продуктовFail-safe technology modules
ПроизводительSiemens
Ценовая Группа256
Группа Продукта4527
Размер упаковки6,80 x 7,70 x 2,70
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, отказобезопасный технологический модуль F-TM Count 1x1Vpp sin/cos HF, - модуль счёта, PROFIsafe, 1-канальный, для инкрементальных энкодеров, sin/cos 1 Vpp, упаковка из 1 шт., для установки на базовые блоки типа A0 ******************************* Требуется специальный релиз. Пожалуйста, свяжитесь с вашим контактным лицом Siemens
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7136-6CB00-0CA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
