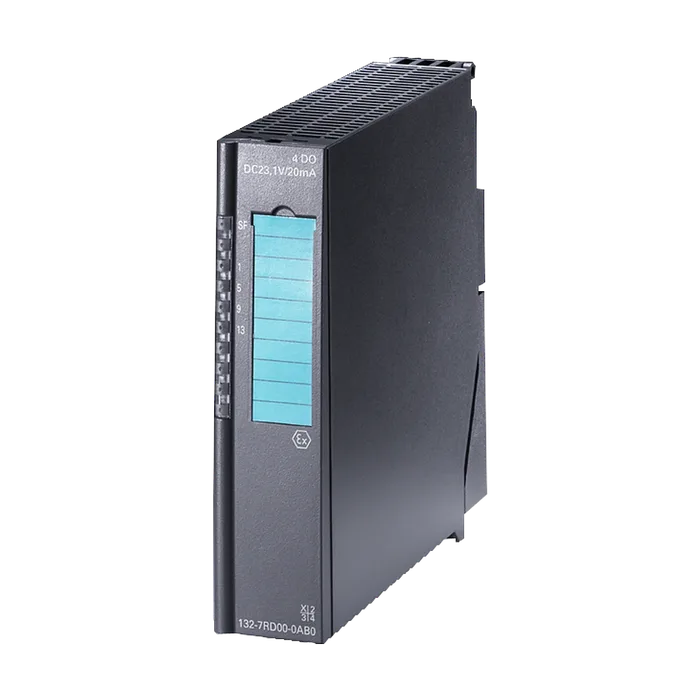

SIMATIC DP, электронный модуль дискретного вывода для ET 200ISP, 4 DO, =23,1 В/20MA, ''H''-отключение
Обозначение типа продукта 4DQ 23,1 В пост. тока/20 мА
Потребление тока, тип. 290 мА
Из источника напряжения нагрузки L+ (без нагрузки), макс. 340 mA; при питании исполнительного элемента
Из шины на задней стойке 3,3 В пост. тока, макс. 10 мА
Нормальная рассеиваемая мощность 2,5 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль 2 byte
Вид цифровых выходов Транзистор
Защита от короткого замыкания Да
Напряжение без нагрузки Uao (пост. ток) 23,1 В
Внутреннее сопротивление Ri 275 Ω
Вершины кривой E
Напряжение Ue (пост. ток) 17,6 В
Ток Ie 20 мА
Выходной ток
Для сигнала "1", номинальное значение 0,02 А
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 2 мс
С "1" на "0", макс. 1,5 мс
Параллельное подключение двух выходов
Для повышения мощности Нет; Невозможно из соображений взрывобезопасности, в том числе для предшествующих моделей
Частота коммутации
При омической нагрузке, макс. 100 Гц
При индуктивной нагрузке, макс. 2 Гц
Длина провода
Экранированные, макс. 500 м
Неэкранированные, макс. 500 м
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Диагностика
Считываемая диагностическая информация Да
Обрыв провода Да; R > 10 кОм I < 100 мкА
Короткое замыкание Да; R < 800 Ом (один выход), R < 40 Ом (параллельно включенные выходы)
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный) Да
Индикатор состояния цифрового выхода (зеленый) Да
Гальваническая развязка цифровых выводов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением нагрузки L+ Да
Максимально достижимый класс безопасности в безопасном режиме
Уровень полноты безопасности согласно IEC 61508 Нет
Ширина 30 мм
Высота 129 мм
Глубина 136,5 мм
Масса, прибл. 255 г
