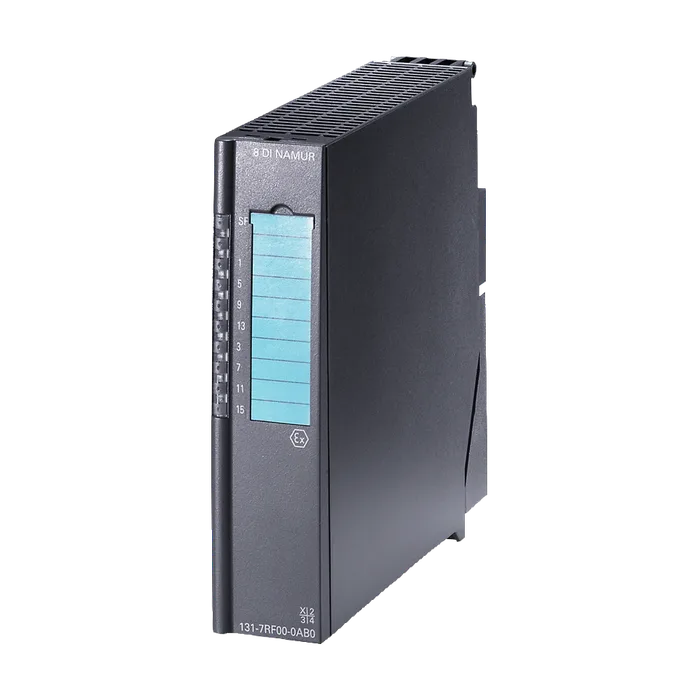

SIMATIC DP, электронный модуль для ET200ISP, 8 дискретных входа NAMUR
Обозначение типа продукта 8DI NAMUR
Потребление тока, тип. 80 мА
Из источника напряжения питания L+, макс. 90 мА
Число входов 8
Функции цифровых входов, параметрируемые
Счетчики
Макс. число 2; нормальная и периодическая функция счета
Макс. частота счетчика 5 kHz; при длине провода 20 м: 5 кГц; при длине провода 100 м: 1 кГц; при длине провода 200 м: 500 Гц
Входной ток
Для сигнала "0", макс. (допустимый ток покоя) 1,2 мА
Для сигнала "1", мин. 2,1 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
С "0" на "1", мин. 2,8 мс
С "0" на "1", макс. 3,5 мс
С "1" на "0", мин. 2,8 мс
С "1" на "0", макс. 3,5 мс
Длина провода
Экранированные, макс. 500 м
Макс. число подключаемых датчиков 8
Подключаемые датчики
Датчик NAMUR Да
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да; параметрируемое
Аварийный сигнал процесса Нет
Диагностика
Считываемая диагностическая информация Да
Короткое замыкание Да; R нагрузки < 150 Ом для датчика NAMUR/датчика и переключающим контактом NAMUR/датчик согласно DIN 19234
Диагностический светодиодный индикатор
Суммарная ошибки SF (красный) Да
Индикатор состояния цифрового входа (зеленый) Да
Измерение частоты Да; (время стробирования) 50 мс; 200 мс; 1 с
Число частотомеров 2
Гальваническая развязка цифровых вводов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между различными цепями 60 В пост. тока/30 В перем. тока
Маркировка CE Да
Ширина 30 мм
Высота 129 мм
Глубина 136,5 мм
Масса, прибл. 255 г
