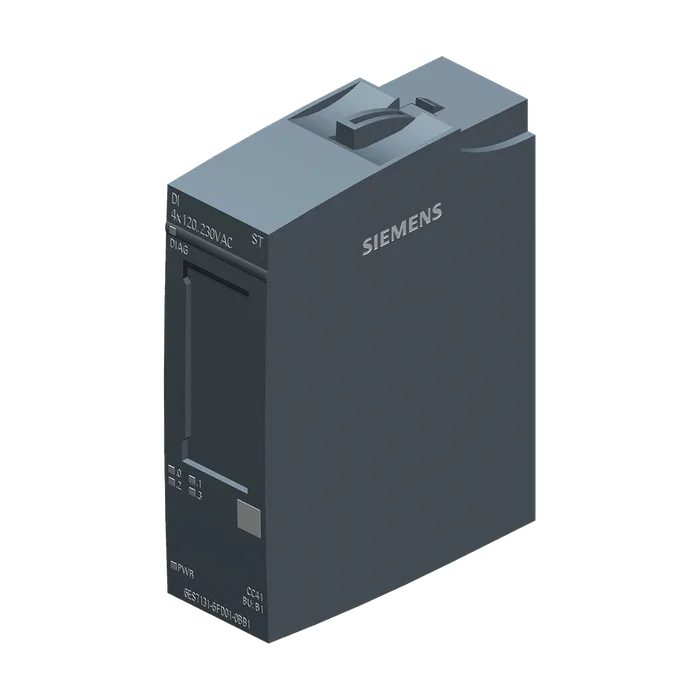

SIMATIC ET 200SP, модуль дискретных входов, DI 4x120.. 230 В AC ST, со стандартными функциями, тип 3 (IEC 61131), упаковка из 1 шт., для установки на базовый блок типа B1, цветовой код CC41, диагностика модуля
12 122 ₽−20%9 692 ₽С НДС
Код товара: 6ES71316FD010BB1
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль дискретных входов, DI 4x120.. 230 В AC ST, со стандартными функциями, тип 3 (IEC 61131), упаковка из 1 шт., для установки на базовый блок типа B1, цветовой код CC41, диагностика модуля
Обозначение типа продуктаDI 4x120 ... 230 В перем. тока ST
Функциональный стандарт HWНе ниже FS02
Версия микропрограммного обеспеченияV0.0
Возможно обновление микропрограммного обеспеченияНет
Применяемые системные блокиБазовый блок, тип B1
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC41
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV14
STEP 7 проектируемая/интегрированная среда, версия не нижеверсия V5.5 SP3
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
Цифровые входыДа
СчетчикиНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (перем. ток)230 В
Допустимый диапазон, нижний предел (перем. ток)187 В
Допустимый диапазон, верхний предел (перем. ток)264 В
Защита от перепутывания полярностиНет
Потребление тока (номинальное)10 мА
Число выходов4
Защита от короткого замыканияНет; при использовании базового блока типа B1 предусматривается предохранитель с током расцепления 10 А
Выходной ток
До 60 ℃, макс.10 А
Нормальная рассеиваемая мощность1 W; Активная мощность, напряжение нагрузки 230 В, все входы подключаются с 230 В, 50 Гц
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
ПараметрируемоеНет
С "0" на "1", мин.1,5 мс
С "0" на "1", макс.4 мс
С "1" на "0", мин.10 мс
С "1" на "0", макс.10 мс
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.600 м
Подключаемые датчики
2-проводной датчикДа
Аварийные сигналы
Диагностический сигналНет
Аварийный сигнал процессаНет
Диагностика
Контроль напряжения питанияНет
Обрыв проводаНет
Короткое замыканиеНет
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством2 545 В пост. тока/2 с (стандартное испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 m; По запросу: Высоты монтажа больше 2 000 м
Ширина20 мм
Высота73 мм
Глубина58 мм
Масса, прибл.36 г
Артикул6ES7131-6FD01-0BB1
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,046 Кг
Вид продуктовМодули ввода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки6,50 x 7,60 x 2,90
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, модуль дискретных входов, DI 4x 120.. 230V AC ST, со стандартными функциями, тип 3 (IEC 61131), упаковка из 1 шт., для установки на базовый блок типа B1, цветовой код CC41, диагностика модуля
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7131-6FD01-0BB1
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
