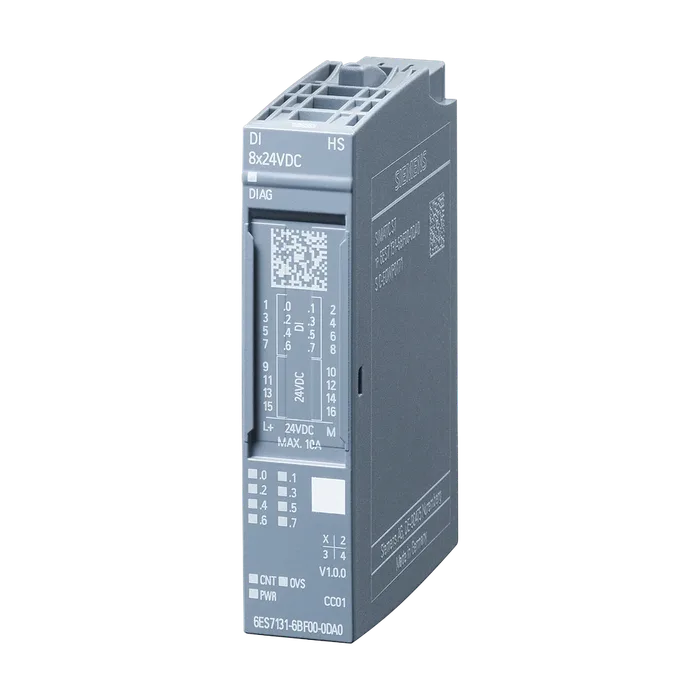

SIMATIC ET 200SP, модуль дискретного ввода, DI 8X=24 В HIGH SPEED, в упаковке: 1 шт., три альтернативных режма работы: дискретные входы, передискретизация, OVERSAMPLING, 4 X счётных входа, для установки на базовый блок типа A0, цветовой код CC02
18 301 ₽−18%14 918 ₽С НДС
Код товара: 6ES71316BF000DA0
Доступен к заказу
01
Описание
SIMATIC ET 200SP, модуль дискретного ввода, DI 8X=24 В HIGH SPEED, в упаковке: 1 шт., три альтернативных режма работы: дискретные входы, передискретизация, OVERSAMPLING, 4 X счётных входа, для установки на базовый блок типа A0, цветовой код CC02
Обозначение типа продуктаDI 8 x 24 В пост. тока HS
Функциональный стандарт HWне ниже FS04
Версия микропрограммного обеспеченияV1.0.2
Возможно обновление микропрограммного обеспеченияДа
Применяемые системные блокиBU-тип A0
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC01
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииДа
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не нижеV13 SP1
STEP 7 проектируемая/интегрированная среда, версия не нижеV5.5 SP3/-
PROFIBUS, версия не ниже GSD/GSD-Revisionпо одному файлу GSD начиная с ревизии 3 и 5
PROFINET, версия не ниже GSD/GSD-RevisionGSDML, версия V2.3
Режим работы
Цифровые входыДа
СчетчикиДа
Выборка с запасом по частоте дискретизацииДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока70 mA; без питания датчиков
Питание датчика 24 В
Защита от короткого замыканияДа; на модуль, электронный
Макс. выходной ток700 мА
Нормальная рассеиваемая мощность1,5 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль45 byte
Вводы32 byte; 1 байт + 1 байт на информацию о качестве; 32 байта в режиме выборки с запасом по частоте дискретизации; 25 байтов в режиме счетчика
Выводы20 byte; в рабочем режиме счетчика (Count)
Автоматическое кодированиеДа
Механический кодирующий элементДа
Тип механического кодирующего элементаТип A
Выбор BaseUnit для вариантов подключения
1-проводное подключениеBU-тип A0
2-проводное подключениеBU-тип A0
3-проводное подключениеБазовый блок, тип A0 с AUX-клеммами
4-проводное подключениеТип BU A0 + внешние клеммы
Число входов8
M/P-считываниес втекающим током
Увеличение длительности импульсовДа
Длина2 s; 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с
Функции цифровых входов, параметрируемые
Запуск/остановка портаДа
Свободно используемый цифровый входДа
СчетчикиДа
Макс. число4
Макс. частота счетчика10 кГц
Диапазон счета32 bit
Направление счета вперед/назадДа
Цифровой вход с супердискретизациейДа
Макс. число8
Макс. число значений на цикл32
Мин. разрешение7,8125 μs
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -30 до +5 В
Для сигнала "1"от +11 до +30 В
Входной ток
Для сигнала "1", тип.6 мА
Задержка на входе (при номинальном значении входного напряжения)
Макс. допустимый ток покоя (2-проводной датчик)1,5 мА
Макс. время цикла шины (TDP)125 μs
Макс. фазовые флуктуации5 μs
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Аварийный сигнал процессаДа
Диагностика
Считываемая диагностическая информацияДа
Контроль напряжения питанияДа
ПараметрируемоеДа
Контроль питания датчикаДа; по модулям
Обрыв проводаНет
Короткое замыканиеДа; по модулям
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиНет
Изоляция, испытанная посредством707 В пост. тока (типовое испытание)
Применяется для функций обеспечения безопасностиНет
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS04
Горизонтальный настенный монтаж, макс.60 °C
Вертикальный настенный монтаж, мин.-30 °C; < 0 °C, начиная с FS04
Вертикальный настенный монтаж, макс.50 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря,5 000 m; Ограничения при установке на высоте > 2.000 м, см.
Макс.техническое описание
Ширина15 мм
Высота73 мм
Глубина58 мм
Масса, прибл.28 г
Артикул6ES7131-6BF00-0DA0
Каталог IDST76
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,037 Кг
Вид продуктовМодули ввода дискретных сигналов
ПроизводительSiemens
Ценовая Группа255
Группа Продукта4520
Размер упаковки6,80 x 7,90 x 2,40
Единицы Измерения1 шт.
Описание ПродуктаSIMATIC ET 200SP, МОДУЛЬ ДИСКРЕТНОГО ВВОДА, DI 8X =24 В HIGH SPEED, В УПАКОВКЕ: 1 ШТ., ТРИ АЛЬТЕРНАТИВНЫХ РЕЖМА РАБОТЫ: ДИСКРЕТНЫЕ ВХОДЫ, ПЕРЕДИСКРЕТИЗАЦИЯ, OVERSAMPLING, 4 X СЧЁТНЫХ ВХОДА, ДЛЯ УСТАНОВКИ НА БАЗОВЫЙ БЛОК ТИПА A0, ЦВЕТОВОЙ КОД CC02
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6ES7131-6BF00-0DA0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
