SITOP источник питания Siemens 6EP1931-2DC21
Доступен к заказу

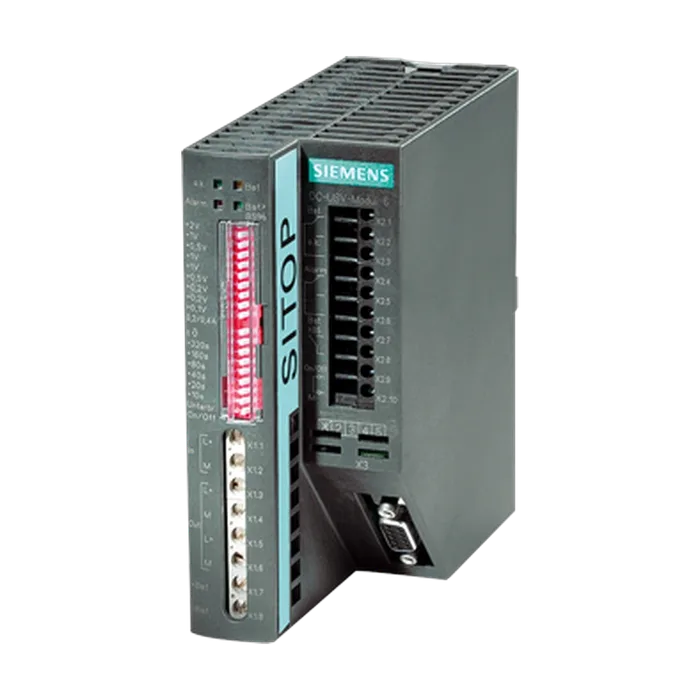

SITOP источник питания Siemens 6EP1931-2DC21
МОДУЛЬ SITOP DC UPS/DC24V/6A МОДУЛЬ SITOP DC-USV 24 В/6 А БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ БЕЗ ИНТЕРФЕЙСА ВХОД: DC 24 В/6,85 А ВЫХОД: DC 24 В/6 A
33 262 ₽ С НДС
Код товара: 6EP19312DC21
Доступен к заказу
01
Описание
МОДУЛЬ SITOP DC UPS/DC24V/6A МОДУЛЬ SITOP DC-USV 24 В/6 А БЛОК БЕСПЕРЕБОЙНОГО ЭЛЕКТРОПИТАНИЯ БЕЗ ИНТЕРФЕЙСА ВХОД: DC 24 В/6,85 А ВЫХОД: DC 24 В/6 A
Напряжение питания при постоянном токе ном. значение 24 В
Форма характеристики напряжения на входе постоянный ток
Вход диапазон напряжений 22 постоянного тока ... 29 В
Регулируемый порог срабатывания по напряжению для буферного подключения по умолчанию 22,5 В
Регулируемый порог срабатывания по напряжению для буферного подключения 22 ... 25,5 V; регулируется с шагом 0,5 В
Входной ток при ном. значении входного напряжения 24 В ном. значение 6 A; + примерно 0,6 А при пустом аккумуляторе
Тип аккумулятора с аккумуляторными батареями
Исполнение буферизации отключения сети в зависимости от подключенного аккумулятора и тока нагрузки, см. таблицу выбора модуля аккумулятора и время резервного питания при исчезновении напряжения сети, а также прилагаемые важные указания!
Зарядный ток 0,2 A, 0,4 А
Регулируемый зарядный ток макс. примечание Заводская настройка ок. 0,4 А
Выходное напряжение
В штатном режиме при постоянном токе ном. значение 24 В
В буферном режиме при постоянном токе ном. значение 24 В
Формула выходного напряжения Ue - ок. 0,5 В
Время задержки пуска типичный 1 s
Время нарастания напряжения выходного напряжения типичный 60 мс
Выходное напряжение в буферном режиме при постоянном токе 19 ... 28,5 В
Выходной ток
Ном. значение 6 А
В штатном режиме 0 ... 6 А
В буферном режиме 0 ... 6 А
Пиковый ток 6,3 А
Характеристика выхода устойчивый к коротким замыканиям Да
Отдаваемая активная мощность типичный 144 Вт
При ном. значении выходного напряжения при ном. значении выходного тока типичный 95 %
При работе от аккумулятора типичный 94,5 %
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 7 Вт
При работе от аккумулятора типичный 8 Вт
Функция изделия
Защита от перемены полярности аккумулятора Да
Защита от перемены полярности входного напряжения Да
Исполнение индикатора
Для штатного режима работы Нормальный режим: Светодиод зелёный (o.k.), беспотенциальный переключающий контакт "Bat/o.k." в положении "o.k." ("o.k." означает: напряжение подающего блока питания больше порога подключения, установленного на модуле DC-USV); буфер не готов: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; необходима замена аккумулятора: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" переключается при частоте ок. 0,25 Гц; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт; допустимая нагрузочная способность контактов: 60 В/1 A постоянного тока или 30 В /1 A переменного тока
Для буферного режима буферный режим: Светодиод жёлтый (Bat), беспотенциальный переключающий контакт "o.k./Bat" в положении "Bat"; предупреждение: напряжение аккумулятора < напряжения постоянного тока 20,4 В: Светодиод красный (Прерывание), беспотенциальный переключающий контакт "Прерывание/Bat" в положении "Прерывание"; накопитель энергии > 85 %: Светодиод зелёный (Bat>85%), беспотенциальный замыкающий контакт "Bat>85" закрыт
Компонент изделия интерфейс ПК Нет
Исполнение интерфейса нет
Гальваническая развязка между входом и выходом Нет
Класс защиты оборудования класс III
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Допуск UL Да
Как допуск для США cULus-Listed (UL 508, CSA C22.2 No. 107.1), File E197259
Сертификат соответствия
Допуск EAC Да
Допуск C-Tick Нет
Допуск для судостроения Да
Допуск для судостроения ABS, DNV GL
Общество классификации судов
Стандарт
Для излучения помех EN 55022 класс B
Для помехоустойчивости EN 61000-6-2
Окружающая температура
При эксплуатации -25 ... +60 °C; при естественной конвекции (естественная конвекция)
При транспортировке -40 ... +85 °C
При хранении -40 ... +85 °C
Экологическая категория согласно МЭК 60721 Климатический класс 3K3, 5 … 95% без конденсации
Исполнение разъема питания винтовой зажим
На входе 24 В постоянного тока: 2 винтовых зажима для 1 ... 4 мм²/17 ... 11
На выходе 24 В постоянного тока: 4 винтовых зажима для 1 ... 4 мм²/17 ... 11 AWG
Для аккумуляторного блока 24 В постоянного тока: 2 винтовых зажима для 1 ... 4 мм²/17 ... 11 AWG
Для цепи оперативного тока и сообщений о состоянии 10 винтовых зажимов для 0,5 ... 2,5 мм²/20 ... 13 AWG
Ширина корпуса 50 мм
Высота корпуса 125 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,4 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Электрические принадлежности Аккумуляторный модуль
Среднее время между отказами (MTBF) при 40 °C 1 085 776 ч
Справочный идентификатор согласно МЭК 81346- 2:2009 RB
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6EP1931-2DC21
Каталог ID KT10-PD
Код группы R315
Товарный код 85044095
Вес Нетто (Кг) 0,400 Кг
Вид продуктов SITOP DC UPS
Производитель Siemens
Ценовая Группа 585
Группа Продукта 4215
Размер упаковки 14,00 x 14,00 x 6,00
Единицы Измерения 1 шт.
Описание Продукта SITOP POWER DC-UPS-МОДУЛЬ 24В/6А, БЕЗ ИНТЕРФЕЙСОВ, ВХОДНОЕ НАПРЯЖЕНИЕ =24В/6,85А, ВЫХОД =24В/6А
Страна происхождения Австрия
Количество в упаковке 1
Заказной Номер (Артикл) 6EP1931-2DC21
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 1 день
