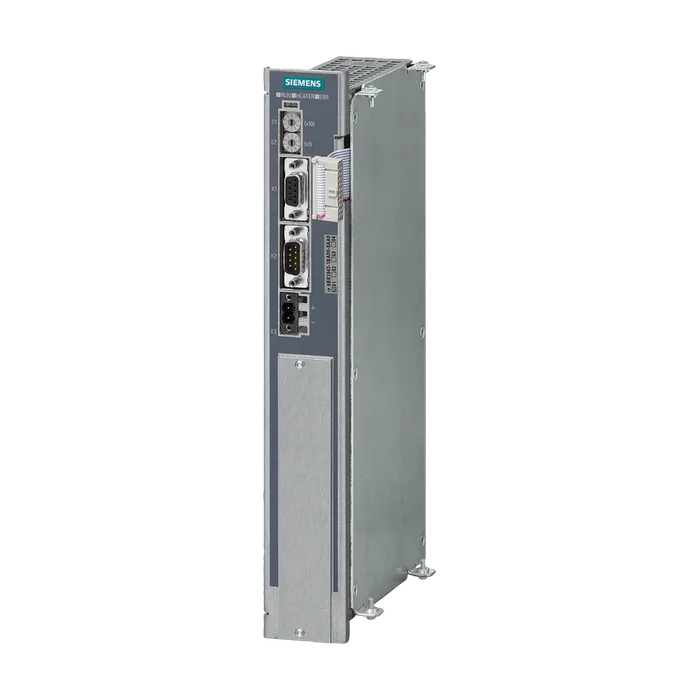

SIPLUS HCS4300 CIM4310, центральный интерфейсный модуль с поддержкой PROFIBUS
Обозначение типа продукта CIM4310 PROFIBUS
Вид крепления Винтовое крепление на POM
Монтажное положение вертикальная установка
Вид вентиляции Принудительная вентиляция
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Относительный симметричный допуск напряжения питания 20 %
Соединения
Исполнение электрического соединения для штекерная клемма, 2x 2-пол., с пружинным зажимом, втычная
Напряжения питания
Подсоединяемые сечения одного провода 1 x (0,2 ... 2,5 мм²)
Подсоединяемые сечения тонкожильного провода с обработкой концов жил 1 x (0,2 ... 2,5 мм²)
Подсоединяемые сечения для проводов AWG 1x (26 ... 12)
Принятый КПД 3 Вт
Вид индикации мощности подключаемой POM4320
Гнезда
Число гнезд 1
Интерфейсы/тип шины PROFIBUS DP
Макс. скорости передачи данных 12 Mbit/s
Исполнение электрического соединения 9-полюсное гнездо Sub-D
EtherNet/IP Нет
Количество индикаций состояния 3
Светодиод индикации состояния Светодиод зеленый = готовность, светодиод желтый = нагрев вкл./выкл., светодиод красный = индикация ошибки
Категория перенапряжения III
Степень загрязнения 2
Излучение помех ЭМС Граничное значение по IEC 61000-6-4:2007 + A1:2011
Электростатический разряд в соответствии с IEC 61000-4-2 4 кВ контактный разряд / 8 кВ воздушный разряд
Привязанный к полю ввод помех в соответствии с IEC 61000-4-3 10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)
Привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4 2 кВ линии напряжения питания / 2 кВ линии PROFIBUS
Привязанный к линии ввод помех через импульсное Линии питания пост. тока: 0,5 кВ симметричные и несимметричные,
Перенапряжение в соответствии с IEC 61000-4-5 линии PROFIBUS: 1 кВ несимметричные
Привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6 10 V (0,15 ... 80 MHz)
Степень защиты IP IP20
Маркировка CE Да
Допуск UL Да
RCM (ранее C-TICK) Да
Допуск КС Да
Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай Да
Условное обозначение согласно МЭК 81346-2 (2009) K
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 55 °C
Температура окружающей среды при хранении/транспортировке
Хранение, мин. -25 °C
Хранение, макс. 70 °C
Транспортировка, мин. -25 °C
Транспортировка, макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин. 860 hPa
Эксплуатация, макс. 1 080 hPa
Хранение, мин. 660 hPa
Хранение, макс. 1 080 hPa
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Относительная влажность воздуха
Эксплуатация при 25 °C, макс. 95 %
Эксплуатация при 50 °C, макс. 50 %; 95 % при 25 °C, линейное уменьшение до 50 % при 50 °C
Колебания
Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6 10 ... 58 Гц / 0,075 мм, 58 ... 150 Гц / 1 г
Устойчивость к вибрации во время хранения по IEC 60068-2-6 5 ... 8,5 Гц / 3,5 мм, 8,5 ... 500 Гц / 1 г
Испытание на ударную нагрузку
Ударостойкость во время эксплуатации по IEC 60068-2-27 15 г / 11 мс / 3 удара/ось
Ударостойкость во время хранения по IEC 60068-2-29 25 г / 6 мс, 1 000 ударов/ось
Ширина 56 мм
Высота 285 мм
Глубина 136 мм
