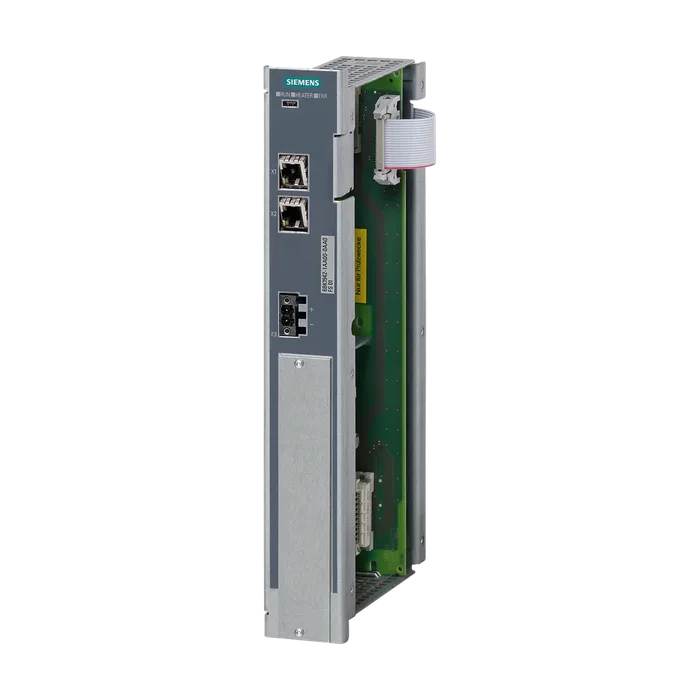

SIPLUS HCS4200 CIM4210, центральный интерфейсный модуль для подключения PROFINET
Обозначение типа продукта CIM4210 PROFINET
Вид крепления Винтовое крепление на стойке
Монтажное положение вертикальная установка
Вид вентиляции Принудительная вентиляция
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Относительный симметричный допуск напряжения питания 20 %
Соединения
Исполнение электрического соединения для штекерная клемма, 2x 2-пол., с пружинным зажимом, втычная
Напряжения питания
Подсоединяемые сечения одного провода 1 x (0,2 ... 2,5 мм²)
Подсоединяемые сечения тонкожильного провода с обработкой концов жил 1 x (0,2 ... 2,5 мм²)
Подсоединяемые сечения для проводов AWG 1x (26 ... 12)
Принятый КПД 3 Вт
Вид индикации мощности подключаемой POM4220
Гнезда
Число гнезд 1
Интерфейсы/тип шины PROFINET IO
Макс. скорости передачи данных 100 Mbit/s
Исполнение электрического соединения шины PROFINET 2 x RJ45
EtherNet/IP Нет
Количество индикаций состояния 3
Светодиод индикации состояния Светодиод зеленый = готовность, светодиод желтый = нагрев вкл./выкл., светодиод красный = индикация ошибки
Категория перенапряжения III
Степень загрязнения 2
Излучение помех ЭМС Граничное значение по IEC 61000-6-4:2007 + A1:2011
Электростатический разряд в соответствии с IEC 61000-4-2 4 кВ контактный разряд, 8 кВ разряд в воздухе
Привязанный к полю ввод помех в соответствии с IEC 61000-4-3 10 В/м (80 - 1 000 МГц), 3 В/м (1,4 - 2,0 ГГц), 1 В/м (2,0 - 2,7 ГГц)
Привязанный к линии ввод помех через пакет импульсов в соответствии с IEC 61000-4-4 Линии электропитания 2 кВ, линии 2 кВ PROFINET
Привязанный к линии ввод помех через импульсное Линии питания пост. тока: 0,5 кВ симметрично и несимметрично,
Перенапряжение в соответствии с IEC 61000-4-5 линии PROFINET: 1 кВ несимметрично
Привязанный к линии ввод помех через подачу высокой частоты в соответствии с IEC 61000-4-6 10 V (0,15 ... 80 MHz)
Степень защиты IP IP20
Маркировка CE Да
Допуск UL Да
RCM (ранее C-TICK) Да
Допуск КС Да
Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Китай Да
Условное обозначение согласно МЭК 81346-2 (2009) K
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 55 °C
Температура окружающей среды при хранении/транспортировке
Хранение, мин. -25 °C
Хранение, макс. 70 °C
Транспортировка, мин. -25 °C
Транспортировка, макс. 70 °C
Давление воздуха согласно IEC 60068-2-13
Эксплуатация. мин. 860 hPa
Эксплуатация, макс. 1 080 hPa
Хранение, мин. 660 hPa
Хранение, макс. 1 080 hPa
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Относительная влажность воздуха
Эксплуатация при 25 °C, макс. 95 %
Эксплуатация при 50 °C, макс. 50 %; 95 % при 25 °C, линейное уменьшение до 50 % при 50 °C
Колебания
Устойчивость к вибрации во время эксплуатации по IEC 60068-2-6 10 ... 58 Гц / 0,075 мм, 58 ... 150 Гц / 1 г
Устойчивость к вибрации во время хранения по IEC 60068-2-6 5 ... 8,5 Гц / 3,5 мм, 8,5 ... 500 Гц / 1 г
Испытание на ударную нагрузку
Ударостойкость во время эксплуатации по IEC 60068-2-27 15 г / 11 мс / 3 удара/ось
Ударостойкость во время хранения по IEC 60068-2-29 25 г / 6 мс, 1 000 ударов/ось
Ширина 43 мм
Высота 285 мм
Глубина 136 мм
