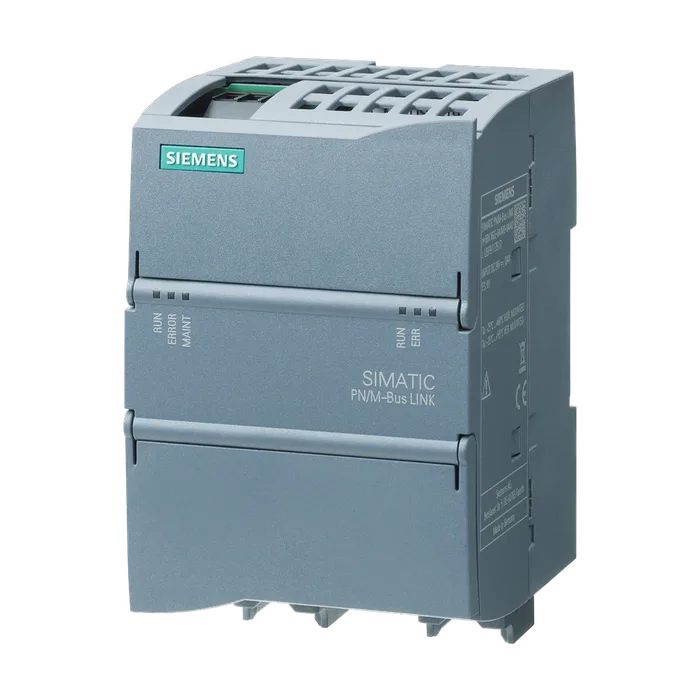

SIMATIC PN/M-Bus LINK, модуль сопряжения PROFINET с полевой шиной M-Bus, ведущее устройство M-Bus, IP20
Обозначение типа продукта PN/M-Bus LINK
Версия микропрограммного обеспечения V1.0.0
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да
Режим тактовой синхронизации Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже не ниже STEP 7 V15
Монтаж Монтажная шина, настенный монтаж, портретный монтаж
Монтажное положение любой
Монтажное положение рекомендуемое горизонтально
Монтаж на шины Да
Монтаж в распределительный шкаф Да
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Защита от перенапряжения Да
Защита от короткого замыкания Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 10 ms; Со стороны PN
Потребление тока (номинальное) 0,11 A; При 24 В и 5 Load
Макс. потребление тока 0,4 A; При 20,4 В, 40 Load + 100 мА ток короткого замыкания
Нормальная рассеиваемая мощность 2,4 Вт
Автоматическое определение скорости передачи данных Нет
Макс. скорости передачи данных 100 Mbit/s
Количество портов RJ45 2
Количество подключений FC (FastConnect) Функции PROFINET 2
Передача IP-адреса, поддерживается Да
Передача имени устройства, поддерживается Да
Тип интерфейса M-Bus Master
Гальванически развязанный Нет
Физические параметры интерфейсов
Число портов 1
Исполнение соединения Винтовая клемма с 3 проводами
M-Bus
Напряжение шины, тип. 36 В
Мин. скорость передачи данных 300 bit/s
Макс. скорости передачи данных 9 600 bit/s
Макс. число подчиненных устройств 40
Обнаружение короткого замыкания Да
Устойчивое при коротких замыканиях Да
Сечение подключаемого провода 1,5 мм²
Макс. длина провода 300 м
Тип интерфейса PROFINET
Гальванически развязанный Да; 1 500 В пер. тока и 2 250 В пост. тока
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Число портов 2
Встроенный коммутатор Да
Протоколы
Устройство ввода-вывода PROFINET Да
Индикация состояния Да
Аварийные сигналы Да
Диагностическая функция Да
Диагностический светодиодный индикатор
Светодиод RUN Да
Светодиод ERROR Да
Светодиод MAINT Да
Светодиод LINK Да
Светодиод RX/TX Да
Гальваническая развязка - есть Да
Степень защиты IP IP20
Маркировка CE Да
Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Да
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -25 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -25 °C
Вертикальный настенный монтаж, макс. 55 °C
Подвесной монтаж, мин. -25 °C
Подвесной монтаж, макс. 45 °C
Напольный монтаж, мин. -25 °C
Напольный монтаж, макс. 45 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 70 °C
Относительная влажность воздуха
Эксплуатация, макс. 95 %
Конечная система
Open Controller Да
Ширина 70 мм
Высота 112 мм
Глубина 75 мм
Масса, прибл. 215 г
