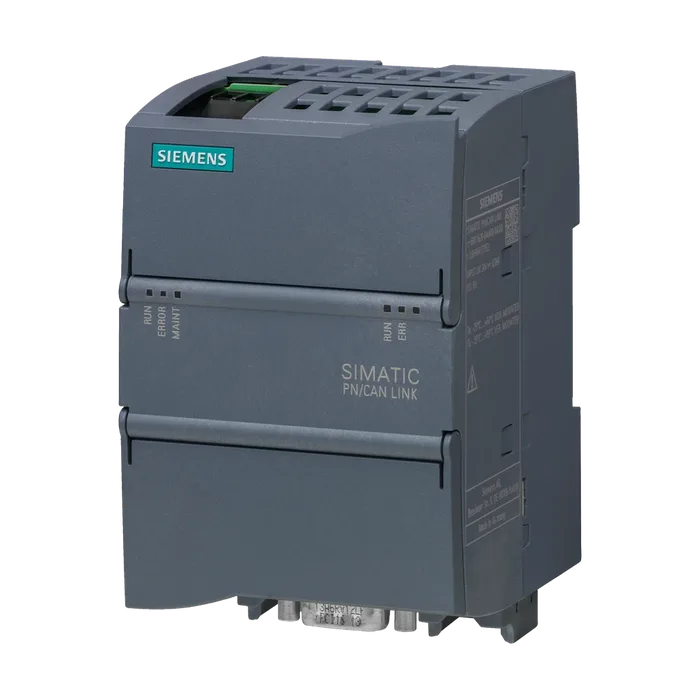

SIMATIC PN/CAN LINK, шлюз между PROFINET и сетями CAN или CANopen; CAN 2.0A/B; CANopen Manager по CiA301/302; CANopen Slave по CiA301/302; IP20
Обозначение типа продукта PN/CAN Link
Версия микропрограммного обеспечения V2.0.0
Возможно обновление микропрограммного обеспечения Да
Идентификация производителя (идентификатор поставщика) ID 03 00 00 53h согласно CiA
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже не ниже STEP 7 V14
Монтаж Монтажная шина, настенный монтаж, портретный монтаж
Монтажное положение любой
Монтажное положение рекомендуемое горизонтально
Монтаж на шины Да
Монтаж в распределительный шкаф Да
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Защита от перенапряжения Да
Защита от короткого замыкания Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 10 мс
Потребление тока (номинальное) 0,09 А
Макс. потребление тока 0,11 А
Нормальная рассеиваемая мощность 2,2 Вт
Интерфейсы/тип шины 2x Ethernet (RJ45), 1x Sub-D (9-полюсный)
Автоматическое определение скорости передачи данных Нет
Макс. скорости передачи данных 100 Mbit/s
Количество портов RJ45 2
Количество подключений FC (FastConnect) 2
Функции PROFINET
Передача IP-адреса, поддерживается Да
Передача имени устройства, поддерживается Да
Тип интерфейса CAN по CiA 303-1
Гальванически развязанный Да; 500 В пер. тока и 707 В пост. тока
Физические параметры интерфейсов
Число портов 1
Исполнение соединения 9-полюсное гнездо Sub-D
Режимы работы CAN CAN Standard CAN 2.0A/B; CANopen Manager / Slave по CiA
Спецификация согласно CiA CiA 301 & CiA 302
Мин. скорость передачи данных 50 kbit/s
Макс. скорости передачи данных 1 000 kbit/s
Макс. число подчиненных устройств 126
Количество SDO параллельно 16; Параллельно
Количество PDO 512; отправить / получить
Службы
Node / Life guarding Да
Тактовый импульс Да
Тип интерфейса PROFINET
Гальванически развязанный Да; 1 500 В пер. тока и 2 250 В пост. тока
Физические параметры интерфейсов
RJ 45 (Ethernet) Да
Число портов 2
Встроенный коммутатор Да
Протоколы
Устройство ввода-вывода PROFINET Да
Индикация состояния Да
Аварийные сигналы Да
Диагностическая функция Да
Диагностический светодиодный индикатор
Светодиод RUN Да
Светодиод ERROR Да
Светодиод MAINT Да
Светодиод LINK Да
Светодиод RX/TX Да
Гальваническая развязка - есть Да
Степень защиты IP IP20
Маркировка CE Да
Допуск UL Да
CULus Да
RCM (ранее C-TICK) Да
Допуск КС Да
Сертификат PNO Да
Соответствие Директиве об ограничении применения опасных веществ в электрических и электронных приборах (RoHS) Да
Допуск для судостроения
Germanischer Lloyd (GL) Да
Bureau Veritas (BV) Да
Nippon Kaiji Kyokai (Class NK) Да
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -25 °C
Горизонтальный настенный монтаж, макс. 60 °C
Вертикальный настенный монтаж, мин. -25 °C
Вертикальный настенный монтаж, макс. 55 °C
Подвесной монтаж, мин. -25 °C
Подвесной монтаж, макс. 45 °C
Напольный монтаж, мин. -25 °C
Напольный монтаж, макс. 45 °C
Температура окружающей среды при хранении/транспортировке
Мин. -40 °C
Макс. 85 °C
Относительная влажность воздуха
Эксплуатация, макс. 95 %
ПО Runtime
Конечная система
Open Controller Да
Ширина 70 мм
Высота 112 мм
Глубина 75 мм
Масса, прибл. 212 г
