Панель оператора SIMATIC Siemens 6AV6647-0AG11-3AX0
Источник: proenergo.ru — © Промэнерго Автоматика · proenergo.ru
Доступен к заказу

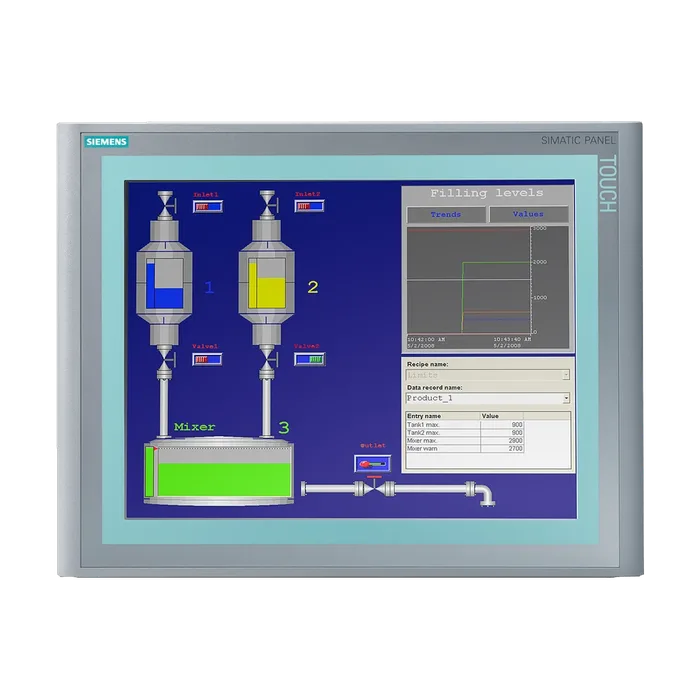

Панель оператора SIMATIC Siemens 6AV6647-0AG11-3AX0
SIMATIC TP1500 BASIC COLOR PN, базовая панель оператора, 15" TFT-дисплей, 256 цветов, ETHERNET, интерфейс, настройка с WinCC FLEXIBLE 2008 COMPACT, содержит по с открытым кодом, распространяемое бесплатно, см. Детали на CD
по запросу С НДС
Код товара: 6AV66470AG113AX0
Доступен к заказу
01
Описание
SIMATIC TP1500 BASIC COLOR PN, базовая панель оператора, 15" TFT-дисплей, 256 цветов, ETHERNET, интерфейс, настройка с WinCC FLEXIBLE 2008 COMPACT, содержит по с открытым кодом, распространяемое бесплатно, см. Детали на CD
Обозначение типа продукта TP1500 Basic color PN
Модель дисплея TFT
Диагональ экрана 15 in
Ширина дисплея 304,1 мм
Высота дисплея 228,1 мм
Число цветов 256
Разрешение (пикселей)
Горизонтальное разрешение 1 024 pixel
Вертикальное разрешение 768 pixel
Фоновая подсветка
СНО фоновой подсветки (при 25 ℃) 50 000 ч
Фоновая подсветка с регулируемой яркостью Нет
Клавиатура
Функциональные клавиши
Число функциональных клавиш 0
Число функциональных клавиш со светодиодами 0
Клавиши со светодиодами Нет
Системные клавиши Нет
Цифровая клавиатура Да; Экранная клавиатура
Буквенно-цифровая клавиатура Да; Экранная клавиатура
Сенсорное управление
Исполнение в виде сенсорного экрана Да; аналогово-резистивный
Монтажное положение вертикальная установка
Монтаж на стойке Нет
Настенный/непосредственный монтаж Нет
Возможность вертикального монтажа (вертикальный формат) Нет
Возможность поперечного монтажа (горизонтальный формат) Да
Максимально допустимый угол наклона без принудительной вентиляции 35°
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 0,8 А
Импульс тока при включении I²t 0,2 A²·s
Потребляемая активная мощность, тип. 20 Вт
Тип процессора RISC 32 бит
Флэш-память Да
Подходящее ЗУ для пользовательских данных 2 Mbyte
Звуковой сигнал
Зуммер Да
Динамики Нет
Часы
Аппаратные часы (часы реального времени) Нет
Программные часы Да
Буферные Нет
Синхронизируемые Да
Число интерфейсов Industrial Ethernet 1
Число интерфейсов RS 485 0
Число интерфейсов RS 422 0
Число интерфейсов RS 232 0
Число USB-разъемов 0
Число интерфейсов 20 мА (TTY) 0
Число параллельных интерфейсов 0
Число других интерфейсов 0
Число слотов для карты памяти SD Card 0
С программными интерфейсами Нет
Промышленный Ethernet
Сеть Industrial Ethernet, светодиод состояния 2
EtherNet/IP Да
Протоколы (Ethernet)
Свойства сети
Другие протоколы
Диагностика
Считываемая диагностическая информация Нет
IP (спереди) IP65
IP (сзади) IP20
NEMA (спереди)
Корпус, тип 4, спереди Да
Корпус, тип 4x спереди Да
Маркировка CE Да
CULus Да
RCM (ранее C-TICK) Да
Допуск КС Да
Применение во взрывоопасной зоне
Зона ATEX 2 Нет
Зона ATEX 22 Нет
Класс cULus I Зона 1 Нет
Класс cULus I Зона 2, участок 2 Нет
Класс FM I Участок 2 Нет
Допуск для судостроения
Germanischer Lloyd (GL) Нет
Bureau Veritas (BV) Нет
Det Norske Veritas (DNV) Нет
Nippon Kaiji Kyokai (Class NK) Нет
Polski Rejestr Statkow (PRS) Нет
Температура окружающей среды при эксплуатации
Эксплуатация (вертикальный монтаж, горизонтальный формат)
При вертикальном настенном монтаже, мин. 0 °C
При вертикальном настенном монтаже, макс. 50 °C
Эксплуатация (максимальный угол наклона, горизонтальный формат)
При максимальном угле наклона, мин. 0 °C
При максимальном угле наклона, макс. 40 °C
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 60 °C
Относительная влажность воздуха
Эксплуатация, макс. 90 %; без конденсации
Проприетарное Да
Предустановленная операционная система
Windows CE Нет
Индикация сообщения Да
Система оповещения (в том числе с буфером и квитированием) Да
Отображение значений технологических параметров (вывод) Да
Можно задать значения технологических параметров (ввод) Да
Управление рецептами Да
Программное обеспечение для проектирования
STEP 7 Basic (TIA Portal) Да; по встроенному WinCC Basic (TIA Portal)
STEP 7 Professional (TIA Portal) Да; по встроенному WinCC Basic (TIA Portal)
WinCC flexible Compact Да
WinCC flexible Standard Да
WinCC flexible Advanced Да
WinCC Basic (TIA Portal) Да
WinCC Comfort (TIA Portal) Да
WinCC Advanced (TIA Portal) Да
WinCC Professional (TIA Portal) Да
Языки онлайн
Число языков онлайн/языков исполнения 5
Языки проекта
Языки проекта 32
Библиотеки Да
Приложения/опции нет
ИИнтернет-браузер: Нет
SIMATIC WinCC Sm@rtServer Нет
Программа планирования задач
С управлением по времени Нет
С управлением в зависимости от задачи Да
Система оповещения
Число классов сообщений 32
Битовые сообщения Да
Число битовых сообщений 200
Аналоговые сообщения Да
Число аналоговых сообщений 15
Системные сообщения HMI Да
Прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) Нет
Число символов в сообщении 80
Число значений технологических параметров на одно сообщение 8
Индикатор сообщений Да
Буфер сообщений
Число записей 256
Циклический буфер Да
Остаточн. Да
Не требует обслуживания Да
Управление рецептами
Число рецептур 5
Наборов данных на рецептуру 20
Элементов на один набор данных 20
Размер внутренней памяти рецептур 40 kbyte
Память рецептур с возможностью расширения Нет
Переменные
Число переменных на устройство 500
Число переменных на одно изображение 30
Предельные значения Да
Мультиплексы Да
Структуры Нет
Массивы Да
Изображения
Число проектируемых изображений 50
Шаблоны Да
Глобальное изображение Да
Выбор изображений посредством ПЛК Да
Передача номеров изображений посредством ПЛК Да
Графические объекты
Число объектов на одно изображение 30
Текстовые поля Да
Поля ввода-вывода Да
Графические поля ввода-вывода (графические списки) Да
Поля ввода-вывода символов (текстовые списки) Да
Поля даты/времени Да
Переключатели Да
Кнопки Да
Графические индикаторы Да
Иконки Да
Геометрические объекты Да
Комплексные графические объекты
Число комплексных объектов на одно изображение 5
Индикация сообщений Да
Индикация кривых Да
Индикация пользователя Да
Состояние/управление Нет
Индикация Sm@rtClient Нет
Индикация рецептур Да
Индикация кривой f(x) Нет
Индикация диагностики системы Нет
Media Player Нет
Строка Да
Ползунок Нет
Индикаторы Нет
Аналоговые/цифровые часы Нет
Списки
Число текстовых списков на проект 150
Число элементов в текстовом списке 30
Число графических списков на проект 100
Число элементов в графическом списке 30
Архивирование
Число архивов на устройство 0
Безопасность
Число групп пользователей 50
Число полномочий пользователей 32
Число пользователей 50
Экспорт/импорт паролей Нет
SIMATIC Logon Нет
Комплекты шрифтов
Клавиатура
Североамериканский (английский) Да
Передача данных (загрузка с носителя/на носитель)
Ethernet Да
С помощью внешнего носителя информации Нет
Интерфейс с технологическим оборудованием
WinAC Да
Allen Bradley (EtherNet/IP) Да
Allen Bradley (DF1) Нет
Mitsubishi (MC TCP/IP) Да
Mitsubishi (FX) Нет
OMRON (Host Link) Нет
Modicon (Modbus TCP/IP) Да
Modicon (Modbus RTU) Да
Специальные инструменты/средства проектирования
Резервирование/восстановление вручную Да
Автоматическое резервирование/восстановление Нет
Моделирование Да
Переключение устройств Да
Принтер Нет
SIMATIC HMI карта памяти MM: Мультимедийная карта Нет
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Нет
USB-накопитель Нет
Материал корпуса (спереди)
Пластиковый Да
Алюминиевый Нет
Высококачественная сталь Нет
Ширина лицевой панели корпуса 400 мм
Высота лицевой панели корпуса 310 мм
Монтажный вырез, ширина 367 мм
Монтажный вырез, высота 289 мм
Монтажная глубина 60 мм
Масса (без упаковки) 4,2 кг
Масса (с упаковкой) 4,68 кг
Артикул 6AV6647-0AG11-3AX0
Каталог ID ST9.80
Код группы R141
Товарный код 85371091
Вес Нетто (Кг) 4,720 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2ET
Группа Продукта 4549
Размер упаковки 40,50 x 53,00 x 17,50
Единицы Измерения 1 шт.
Описание Продукта SIMATIC TP1500 BASIC COLOR PN, БАЗОВАЯ ПАНЕЛЬ ОПЕРАТОРА, 15" TFT-ДИСПЛЕЙ, 256 ЦВЕТОВ, ETHERNET ИНТЕРФЕЙС, НАСТРОЙКА С WINCC FLEXIBLE 2008 COMPACT, СОДЕРЖИТ ПО С ОТКРЫТЫМ КОДОМ, РАСПРОСТРАНЯЕМОЕ БЕСПЛАТНО, СМ. ДЕТАЛИ НА CD
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AV6647-0AG11-3AX0
PLM-Дата вступления в силу Продукт больше не поставляется с: 01.10.2022
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 20 дней
