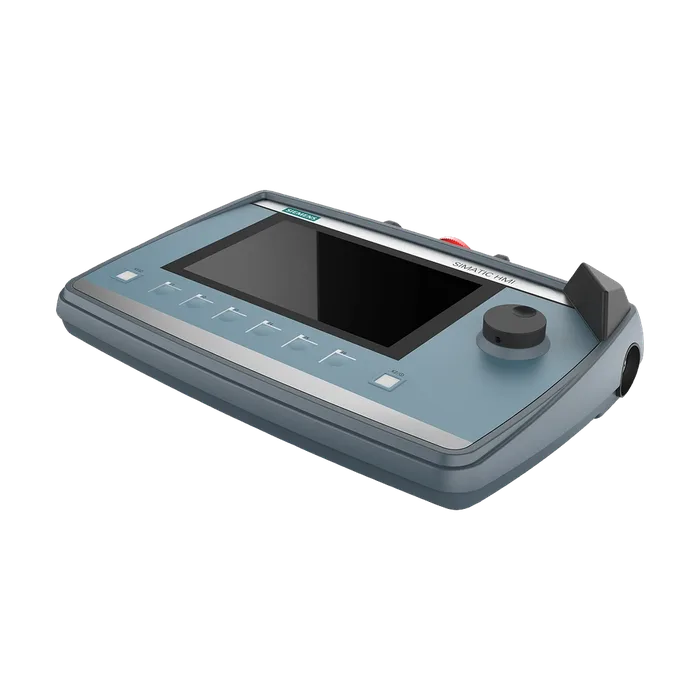

SIMATIC HMI, мобильная панель KTP700F Mobile HW, TFT-дисплей 7.0", 800 x 480 точек, 16 млн. цветов, управление кнопочное/сенсорное, 6 функциональных клавиш, 2 подсвеченных кнопки, 1x интерфейс PROFINET/Industrial Ethernet, 1x разъём multimedia card, 1x разъём USB, ключ-переключатель, подтверждающий переключатель, кнопка аварийного останова, настройка в среде WinCC Comfort V15 и старше, с колёсиком
Обозначение типа продукта KTP700F
Модель дисплея Широкоэкранный дисплей TFT, фоновая светодиодная подсветка
Диагональ экрана 7 in
Цветной дисплей Да
Число цветов 16 777 216
Разрешение (пикселей)
Горизонтальное разрешение 800 pixel
Вертикальное разрешение 480 pixel
Фоновая подсветка
СНО фоновой подсветки (при 25 ℃) 50 000 ч
Фоновая подсветка с регулируемой яркостью Да; 0-100 %
Клавиатура
Функциональные клавиши
Число функциональных клавиш 6
Число функциональных клавиш со светодиодами 6
Клавиши со светодиодами Да
Цифровая клавиатура Да; Экранная клавиатура
Буквенно-цифровая клавиатура Да; Экранная клавиатура
Сенсорное управление
Исполнение в виде сенсорного экрана Да
Исполнение в виде экрана Multitouch Нет
Специальные элементы управления
Клавиша останова (с принудительной блокировкой) Да
Клавиша аварийного останова (с подсветкой и принудительной блокировкой) Да
Переключатель сигнала разрешения (3- ступенчатый) Да
Замковый выключатель Да
Нажимной выключатель с подсветкой Да
Маховичок Да
Камера
Встроенная камера Нет
Расширения системы управления технологическим процессом
Периферийных устройств вывода модуля S7)
Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) 32
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Флэш-память Да
Подходящее ЗУ для пользовательских данных 12 Mbyte
Светодиодный индикатор питания Нет
Светодиодный индикатор безопасного состояния Нет
Светодиодный индикатор передачи данных Нет
Светодиодный индикатор батареи Нет
Вибрация Нет
Часы
Аппаратные часы (часы реального времени) Да
Буферные Да
Синхронизируемые Да
Число интерфейсов Industrial Ethernet 1
Число разъемов PROFINET 1
Число интерфейсов RS 485 0
Число интерфейсов RS 422 0
Число интерфейсов RS 232 0
Число USB-разъемов 1; USB 2.0
Число разъемов беспроводного иИнтернета 0
Число слотов для карты памяти SD Card 1
PROFIsafe Да
EtherNet/IP Да
Протоколы (Ethernet)
Свойства сети
Active X Нет
JavaScript Да
Java VM Нет
Другие протоколы
Другие системы шин Нет
Беспроводное соединение
Согласно IEEE 802.11 Нет
Bluetooth Нет
IP65 (полностью) Да
Маркировка CE Да
Допуск UL Да
CULus Да
Допуск FM Нет
RCM (ранее C-TICK) Да
Допуск КС Нет
Применяется для функций обеспечения безопасности Да
Допуск для судостроения Нет
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLe
Уровень полноты безопасности согласно IEC 61508 SIL 3
Применение во взрывоопасной зоне
Зона ATEX 2 Нет
Зона ATEX 22 Нет
Зона IECEx 2 Нет
Зона IECEx 22 Нет
Класс cULus I Зона 1 Нет
Класс cULus I Зона 2, участок 2 Нет
CULus класс II раздел 2 Нет
Класс FM I Участок 2 Нет
FM класс II раздел 2 Нет
Допуск для судостроения
Germanischer Lloyd (GL) Да
Polski Rejestr Statkow (PRS) Нет
Свободное падение
Макс. высота свободного падения 1,2 м
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 45 °C
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 60 °C
Относительная влажность воздуха
Эксплуатация, макс. 90 %
Предустановленная операционная система
Windows CE Да
Индикация сообщения Да
Система оповещения (в том числе с буфером и квитированием) Да
Отображение значений технологических параметров (вывод) Да
Можно задать значения технологических параметров (ввод) Да
Управление рецептами Да
Программное обеспечение для проектирования
STEP 7 Basic (TIA Portal) Нет
STEP 7 Professional (TIA Portal) Нет
WinCC flexible Compact Нет
WinCC flexible Standard Нет
WinCC flexible Advanced Нет
WinCC Basic (TIA Portal) Нет
WinCC Comfort (TIA Portal) Да
WinCC Advanced (TIA Portal) Да
WinCC Professional (TIA Portal) Да
Языки онлайн
Число языков онлайн/языков исполнения 32
Языки проекта
Языки проекта 32
Библиотеки Да
Приложения/опции
ИИнтернет-браузер: Да
Word Viewer Нет
Excel Viewer Нет
PDF Viewer Да
Media Player Нет
SIMATIC WinCC Sm@rtServer Да
SIMATIC WinCC Audit Да
Сценарии Visual Basic Да
Программа планирования задач
С управлением по времени Да
С управлением в зависимости от задачи Да
Вспомогательная система
Число символов в информационном тексте 500
Многопользовательский проект
Число проектов (внутр.) 0
Число проектов (внеш.) 0
Система оповещения
Число классов сообщений 32
Битовые сообщения
Число битовых сообщений 4 000
Аналоговые сообщения
Число аналоговых сообщений 200
Способ нумерации сообщений S7 Да
Системные сообщения HMI Да
Прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) Да
Число символов в сообщении 80
Число значений технологических параметров на одно сообщение 8
Группы квитирования Да
Индикатор сообщений Да
Буфер сообщений
Число записей 1 024
Циклический буфер Да
Остаточн. Да
Не требует обслуживания Да
Управление рецептами
Число рецептур 300
Наборов данных на рецептуру 500
Элементов на один набор данных 1 000
Размер внутренней памяти рецептур 2 Mbyte
Память рецептур с возможностью расширения Да
Переменные
Число переменных на устройство 2 048
Число переменных на одно изображение 400
Предельные значения Да
Мультиплексы Да
Структуры Да
Массивы Да
Изображения
Число проектируемых изображений 500
Шаблоны Да
Глобальное изображение Да
Выбор изображений посредством ПЛК Да
Передача номеров изображений посредством Да
Графические объекты
Число объектов на одно изображение 400
Текстовые поля Да
Поля ввода-вывода Да
Графические поля ввода-вывода (графические списки) Да
Поля ввода-вывода символов (текстовые списки) Да
Поля даты/времени Да
Переключатели Да
Графические индикаторы Да
Иконки Да
Геометрические объекты Да
Комплексные графические объекты
Число комплексных объектов на одно изображение 20
Индикация сообщений Да
Индикация кривых Да
Индикация пользователя Да
Состояние/управление Да
Индикация Sm@rtClient Да
Индикация рецептур Да
Индикация кривой f(x) Да
Индикация диагностики системы Да
Media Player Да
Строка Да
Ползунок Да
Индикаторы Да
Аналоговые/цифровые часы Да
Списки
Число текстовых списков на проект 500
Число элементов в текстовом списке 500
Число графических списков на проект 500
Число элементов в графическом списке 500
Архивирование
Число архивов на устройство 50
Число элементов в архиве 20 000
Архив сообщений Да
Архив значений технологических параметров Да
Способы архивирования
Последовательный архив Да
Круговой архив Да
Место сохранения
Карта памяти Да
USB-накопитель Да
Ethernet Да
Формат хранения данных
Безопасность
Число групп пользователей 50
Число полномочий пользователей 32
Число пользователей 50
Экспорт/импорт паролей Да
SIMATIC Logon Да
Протоколирование через принтер
Сообщения Да
Электронная печать в файл Да; PDF, HTML
Комплекты шрифтов
Клавиатура
Североамериканский (английский) Да
Передача данных (загрузка с носителя/на носитель)
Ethernet Да
Беспроводной иИнтернет Нет
С помощью внешнего носителя информации Нет
Интерфейс с технологическим оборудованием
WinAC Нет
Allen Bradley (EtherNet/IP) Да
Allen Bradley (DF1) Нет
Mitsubishi (MC TCP/IP) Да
Mitsubishi (FX) Нет
OMRON (Host Link) Нет
Modicon (Modbus TCP/IP) Да
Modicon (Modbus RTU) Нет
Специальные инструменты/средства проектирования
Резервирование/восстановление вручную Да
Автоматическое резервирование/восстановление Да
Моделирование Да
Переключение устройств Да
Принтер Да
SIMATIC HMI карта памяти MM: Мультимедийная карта Да
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Да
USB-накопитель Да
Сетевая камера Да
Материал корпуса (спереди)
Пластиковый Да
Алюминиевый Нет
Высококачественная сталь Нет
Ширина лицевой панели корпуса 248,4 мм
Высота лицевой панели корпуса 171,7 мм
Масса (без упаковки) 1,3 кг
Масса (с упаковкой) 1,8 кг
