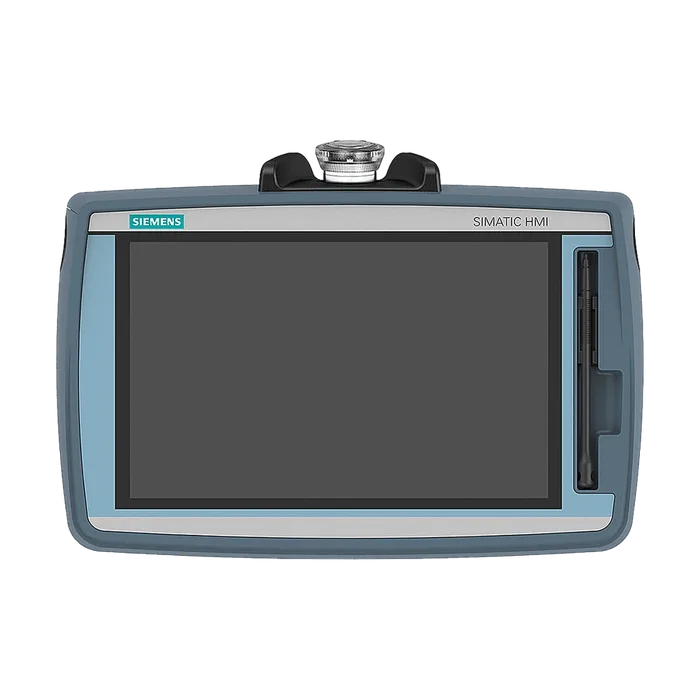

SIMATIC HMI, мобильная панель TP1000F Mobile, широкоформатный TFT-дисплей с диагональю 10 дюймов и разрешением 1280x800 пикселей, 16 млн цветов, сенсорное управление, сенсорное перо, интерфейс PROFINET/Industrial Ethernet, интерфейс для мультимеиа-карт, интерфейс USB, разрешающая кнопка и кнопка аварийного останова
Обозначение типа продукта TP1000F Mobile RO
Модель дисплея Широкоэкранный дисплей TFT, фоновая светодиодная подсветка
Диагональ экрана 10,1 in
Цветной дисплей Да
Число цветов 16 777 216
Разрешение (пикселей)
Горизонтальное разрешение 1 280 pixel
Вертикальное разрешение 800 pixel
Фоновая подсветка
СНО фоновой подсветки (при 25 ℃) 50 000 ч
Фоновая подсветка с регулируемой яркостью Да; 0-100 %
Клавиатура
Функциональные клавиши
Число функциональных клавиш 0
Число функциональных клавиш со светодиодами 0
Клавиши со светодиодами Нет
Цифровая клавиатура Да; Экранная клавиатура
Буквенно-цифровая клавиатура Да; Экранная клавиатура
Сенсорное управление
Исполнение в виде сенсорного экрана Да
Исполнение в виде экрана Multitouch Нет
Специальные элементы управления
Клавиша останова (с принудительной блокировкой) Да
Клавиша аварийного останова (с подсветкой и принудительной блокировкой) Да
Переключатель сигнала разрешения (3- ступенчатый) Да
Замковый выключатель Нет
Нажимной выключатель с подсветкой Нет
Маховичок Нет
Камера
Встроенная камера Нет
Расширения системы управления технологическим процессом
Периферийных устройств вывода модуля S7)
Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) 0
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 450 мА
Импульс тока при включении I²t 0,2 A²·s
Потребляемая активная мощность, тип. 11 Вт
Тип процессора ARM
Флэш-память Да
Подходящее ЗУ для пользовательских данных 12 Mbyte
Светодиодный индикатор питания Нет
Светодиодный индикатор безопасного состояния Нет
Светодиодный индикатор передачи данных Нет
Светодиодный индикатор батареи Нет
Вибрация Нет
Часы
Аппаратные часы (часы реального времени) Да
Буферные Да
Синхронизируемые Да
Число интерфейсов Industrial Ethernet 1
Число разъемов PROFINET 1
Число интерфейсов RS 485 0
Число интерфейсов RS 422 0
Число интерфейсов RS 232 0
Число USB-разъемов 1; USB 2.0
Число разъемов беспроводного иИнтернета 0
Число слотов для карты памяти SD Card 1
PROFIsafe Нет
EtherNet/IP Да
Протоколы (Ethernet)
Свойства сети
Active X Нет
JavaScript Да
Java VM Нет
Другие протоколы
Другие системы шин Нет
Беспроводное соединение
Поддерживаемые стандарты
Согласно IEEE 802.11 Нет
Bluetooth Нет
Диагностика
Считываемая диагностическая информация Да
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да
Класс граничных значений B, для применения в жилых районах Нет
IP65 (полностью) Да
Маркировка CE Да
CULus Да
RCM (ранее C-TICK) Да
Допуск КС Нет
Применяется для функций обеспечения безопасности Да
Допуск для судостроения Нет
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLe
Уровень полноты безопасности согласно IEC 61508 SIL 3
Применение во взрывоопасной зоне
Зона ATEX 2 Нет
Зона ATEX 22 Нет
Зона IECEx 2 Нет
Зона IECEx 22 Нет
Класс cULus I Зона 1 Нет
Класс cULus I Зона 2, участок 2 Нет
Класс FM I Участок 2 Нет
Допуск для судостроения
Germanischer Lloyd (GL) Нет
Bureau Veritas (BV) Нет
Det Norske Veritas (DNV) Нет
Корейский регистр судоходства (KRS) Нет
Nippon Kaiji Kyokai (Class NK) Нет
Polski Rejestr Statkow (PRS) Нет
Chinese Classification Society (CCS) Нет
Свободное падение
Макс. высота свободного падения 1,2 м
Температура окружающей среды при эксплуатации
Мин. 0 °C
Макс. 45 °C
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 60 °C
Относительная влажность воздуха
Эксплуатация, макс. 90 %
Предустановленная операционная система
Windows CE Да
Языки онлайн
Число языков онлайн/языков исполнения 32
Безопасность
Число групп пользователей 50
Специальные инструменты/средства проектирования
Резервирование/восстановление вручную Да
Автоматическое резервирование/восстановление Да
Принтер Да
SIMATIC HMI карта памяти MM: Мультимедийная карта Да
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Да
USB-накопитель Да
Материал корпуса (спереди)
Пластиковый Да
Алюминиевый Нет
Высококачественная сталь Нет
Ширина лицевой панели корпуса 307,5 мм
Высота лицевой панели корпуса 223,5 мм
Масса (без упаковки) 1,6 кг
Масса (с упаковкой) 1,7 кг
