Панель оператора SIMATIC Siemens 6AV2144-8GC20-0AA0
Источник: proenergo.ru — © Промэнерго Автоматика · proenergo.ru
Доступен к заказу

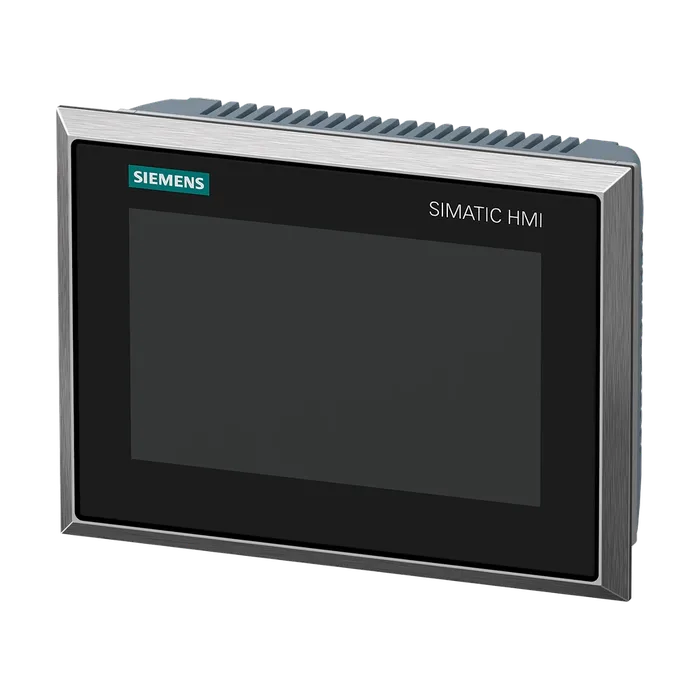

Панель оператора SIMATIC Siemens 6AV2144-8GC20-0AA0
SIMATIC HMI, панель оператора TP700 Comfort Inox с лицевой поверхностью из нержавеющей стали, экран под стеклом с емкостной тач-технологией, степень защиты лицевой поверхности IP69K, широкоформатный TFT-дисплей с диагональю 7 дюймов, интерфейс Profinet, интерфейс MPI/PROFIBUS DP, 12 МБ пользовательской памяти, Windows CE 6.0, настройка в среде WinCC Comfort
по запросу С НДС
Код товара: 6AV21448GC200AA0
Доступен к заказу
01
Описание
SIMATIC HMI, панель оператора TP700 Comfort Inox с лицевой поверхностью из нержавеющей стали, экран под стеклом с емкостной тач-технологией, степень защиты лицевой поверхности IP69K, широкоформатный TFT-дисплей с диагональю 7 дюймов, интерфейс Profinet, интерфейс MPI/PROFIBUS DP, 12 МБ пользовательской памяти, Windows CE 6.0, настройка в среде WinCC Comfort
Обозначение типа продукта TP700 Comfort INOX PCT
Модель дисплея TFT
Диагональ экрана 7 in
Ширина дисплея 152,4 мм
Высота дисплея 91,4 мм
Число цветов 16 777 216
Разрешение (пикселей)
Горизонтальное разрешение 800 pixel
Вертикальное разрешение 480 pixel
Фоновая подсветка
СНО фоновой подсветки (при 25 ℃) 80 000 ч
Фоновая подсветка с регулируемой яркостью Да; 0-100 %
Клавиатура
Функциональные клавиши
Число функциональных клавиш 0
Число функциональных клавиш со светодиодами 0
Клавиши со светодиодами Нет
Системные клавиши Нет
Цифровая клавиатура Да; Экранная клавиатура
Буквенно-цифровая клавиатура Да; Экранная клавиатура
Сенсорное управление
Исполнение в виде сенсорного экрана Да
Исполнение в виде экрана Multitouch Нет
Экранная клавиатура Да
Расширения системы управления технологическим процессом
Периферийных устройств вывода модуля S7)
Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) 32
Монтажное положение вертикальная установка
Возможность вертикального монтажа (вертикальный Нет
Возможность поперечного монтажа (горизонтальный формат) Да
Максимально допустимый угол наклона без принудительной вентиляции 35°
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 0,5 А
Импульс тока при включении I²t 0,5 A²·s
Потребляемая активная мощность, тип. 12 Вт
Тип процессора x86, 500 МГц
Флэш-память Да
Подходящее ЗУ для пользовательских данных 12 Mbyte
Информационный светодиод Нет
Светодиодный индикатор питания Нет
Светодиодный индикатор ошибки Нет
Звуковой сигнал Динамики
Зуммер Нет
Динамики Да
Часы
Аппаратные часы (часы реального времени) Да
Программные часы Да
Буферные Да; Нормальное время хранения в буфере 6 недель
Синхронизируемые Да
Число интерфейсов Industrial Ethernet 1; 2 порта (переключатель)
Число интерфейсов RS 485 1; комбинированный RS 422 / 485
Число интерфейсов RS 422 0; с RS 485
Число интерфейсов RS 232 0
Число USB-разъемов 2; USB 2.0
USB-Mini-B 1; 5-полюсный
Число интерфейсов 20 мА (TTY) 0
Число параллельных интерфейсов 0
Число других интерфейсов 0
Число слотов для карты памяти SD Card 2
С программными интерфейсами Нет
Промышленный Ethernet
Сеть Industrial Ethernet, светодиод состояния 2
Число портов встроенного коммутатора 2
EtherNet/IP Да
Протоколы (Ethernet)
Свойства сети
Active X Да
JavaScript Да
Java VM Нет
Режим дублирования
Резервирование среды передачи
Другие протоколы
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да
Класс граничных значений B, для применения в жилых районах Нет
IP (спереди) IP66 / IPx6K и IP69 / IPx9K
IP (сзади) IP20
NEMA (спереди)
Корпус, тип 4, спереди Нет
Корпус, тип 12, спереди Нет
Маркировка CE Да
CULus Да
RCM (ранее C-TICK) Да
Допуск КС Нет
Применение во взрывоопасной зоне
Зона ATEX 2 Да
Зона ATEX 22 Да
Зона IECEx 2 Да
Зона IECEx 22 Да
Класс cULus I Зона 1 Нет
Класс cULus I Зона 2, участок 2 Да
CULus класс II раздел 2 Нет
Класс FM I Участок 2 Нет
FM класс II раздел 2 Нет
Подходит для внутреннего применения Да
Подходит для наружного применения Нет
Температура окружающей среды при эксплуатации
Эксплуатация (вертикальный монтаж, горизонтальный формат)
При вертикальном настенном монтаже, мин. 0 °C
При вертикальном настенном монтаже, макс. 50 °C; (55 °C, см. идентификатор записи: 64847814)
Эксплуатация (максимальный угол наклона, горизонтальный формат)
При максимальном угле наклона, мин. 0 °C
При максимальном угле наклона, макс. 40 °C
Эксплуатация (вертикальный монтаж, вертикальный формат)
При вертикальном настенном монтаже, мин. 0 °C
При вертикальном настенном монтаже, макс. 40 °C
Эксплуатация (максимальный угол наклона, вертикальный формат)
При максимальном угле наклона, мин. 0 °C
При максимальном угле наклона, макс. 35 °C
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 60 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Относительная влажность воздуха
Эксплуатация, макс. 90 %; без конденсации
Проприетарное Нет
Предустановленная операционная система
Windows CE Да
Индикация сообщения Да
Система оповещения (в том числе с буфером и квитированием) Да
Отображение значений технологических параметров (вывод) Да
Можно задать значения технологических параметров (ввод) Да
Управление рецептами Да
Программное обеспечение для проектирования
STEP 7 Basic (TIA Portal) Нет
STEP 7 Professional (TIA Portal) Нет
WinCC flexible Compact Нет
WinCC flexible Standard Нет
WinCC flexible Advanced Нет
WinCC Basic (TIA Portal) Нет
WinCC Comfort (TIA Portal) Да; Не ниже WinCC V15.1 HSP
WinCC Advanced (TIA Portal) Да; Не ниже WinCC V15.1 HSP
WinCC Professional (TIA Portal) Да; Не ниже WinCC V15.1 HSP
Языки онлайн
Число языков онлайн/языков исполнения 32
Языки проекта
Языки проекта 32
Библиотеки Да
Приложения/опции Internet Explorer, средства просмотра PDF-/Word-/Excel-Viewer, Sm@rtService, Sm@rtAccess, ProAgent
ИИнтернет-браузер: Да
Word Viewer Да; Viewer
Excel Viewer Да; Viewer
PDF Viewer Да
Media Player Да
SIMATIC WinCC Sm@rtServer Да
SIMATIC WinCC Audit Да
Сценарии Visual Basic Да
Программа планирования задач Да
С управлением по времени Да
С управлением в зависимости от задачи Да
Вспомогательная система
Число символов в информационном тексте 70
Система оповещения
Число классов сообщений 32
Битовые сообщения
Число битовых сообщений 4 000
Аналоговые сообщения
Число аналоговых сообщений 200
Способ нумерации сообщений S7 Да
Системные сообщения HMI Да
Прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) Да
Число символов в сообщении 80
Число значений технологических параметров на одно сообщение 8
Группы квитирования Да
Индикатор сообщений Да
Буфер сообщений
Число записей 1 024
Циклический буфер Да
Остаточн. Да
Не требует обслуживания Да
Управление рецептами
Число рецептур 300
Наборов данных на рецептуру 500
Элементов на один набор данных 1 000
Размер внутренней памяти рецептур 2 Mbyte
Память рецептур с возможностью расширения Да
Переменные
Число переменных на устройство 2 048
Число переменных на одно изображение 400
Предельные значения Да
Мультиплексы Да
Структуры Да
Массивы Да
Изображения
Число проектируемых изображений 500
Шаблоны Да
Глобальное изображение Да
Всплывающие окна Да
Вставные окна Да
Выбор изображений посредством ПЛК Да
Передача номеров изображений посредством ПЛК Да
Графические объекты
Число объектов на одно изображение 400
Текстовые поля Да
Поля ввода-вывода Да
Графические поля ввода-вывода (графические списки) Да
Поля ввода-вывода символов (текстовые списки) Да
Поля даты/времени Да
Переключатели Да
Кнопки Да
Графические индикаторы Да
Иконки Да
Геометрические объекты Да
Комплексные графические объекты
Число комплексных объектов на одно изображение 20
Индикация сообщений Да
Индикация кривых Да
Индикация пользователя Да
Состояние/управление Да
Индикация Sm@rtClient Да
Индикация рецептур Да
Индикация кривой f(x) Да
Индикация диагностики системы Да
Media Player Да
HTML-браузер Да
Отображение PDF Да
Индикация IP-камеры Да
Строка Да
Ползунок Да
Индикаторы Да
Аналоговые/цифровые часы Да
Списки
Число текстовых списков на проект 500
Число элементов в текстовом списке 500
Число графических списков на проект 500
Число элементов в графическом списке 500
Архивирование
Число архивов на устройство 50
Число элементов в архиве 20 000
Архив сообщений Да
Архив значений технологических параметров Да
Способы архивирования Последовательный архив, циклический архив, архив сообщений, архив значений технологических параметров
Последовательный архив Да
Круговой архив Да
Место сохранения Карта SD/MMC, Ethernet, USB-накопитель
Карта памяти Да
USB-накопитель Да
Ethernet Да
Формат хранения данных CSV-файл, читаемый, например, MS Excel, MS Access
Безопасность
Число групп пользователей 50
Число полномочий пользователей 32
Число пользователей 50
Экспорт/импорт паролей Да
SIMATIC Logon Да
Протоколирование через принтер
Сообщения Да
Отчет (протокол смены) Да
Печатная копия Да
Электронная печать в файл Нет
Комплекты шрифтов
Клавиатура Североамериканский (английский)
Североамериканский (английский) Да
Передача данных (загрузка с носителя/на носитель)
Ethernet Да
С помощью внешнего носителя информации Да
Интерфейс с технологическим оборудованием
WinAC Да
Allen Bradley (EtherNet/IP) Да
Allen Bradley (DF1) Да
Mitsubishi (MC TCP/IP) Да
Mitsubishi (FX) Да
OMRON (Host Link) Да
Modicon (Modbus TCP/IP) Да
Modicon (Modbus RTU) Да
OPC UA Client Да
OPC UA Server Да
Специальные инструменты/средства проектирования
Резервирование/восстановление вручную Да
Автоматическое резервирование/восстановление Да
Моделирование Да
Переключение устройств Да
Принтер Да
SIMATIC HMI карта памяти MM: Мультимедийная Да; до 128 MБ
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Да; до 2 ГБ
SIMATIC HMI карта памяти CF: Карта памяти Compact Flash Нет
USB-накопитель Да
SIMATIC IPC USB-флеш-накопитель (карта памяти USB) Да; до 16 ГБ
SIMATIC HMI USB-флеш-накопитель (карта памяти USB) Да; до 8 ГБ
Сетевая камера Да
Материал корпуса (спереди)
Пластиковый Нет
Алюминиевый Нет
Высококачественная сталь Да
Ширина лицевой панели корпуса 214 мм
Высота лицевой панели корпуса 158 мм
Монтажный вырез, ширина 197 мм
Монтажный вырез, высота 141 мм
Монтажная глубина 66 мм
Масса (без упаковки) 2 кг
Масса (с упаковкой) 2,3 кг
Артикул 6AV2144-8GC20-0AA0
Каталог ID ST80.1N
Код группы R141
Комментарий Данный продукт является запасной частью.
Товарный код 85371091
Вес Нетто (Кг) 2,000 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 239
Группа Продукта 4E01
Размер упаковки 19,20 x 28,20 x 11,30
Единицы Измерения 1 шт.
Описание Продукта SIMATIC HMI, панель оператора TP700 Comfort Inox с лицевой поверхностью из нержавеющей стали, экран под стеклом с емкостной тач-технологией, степень защиты лицевой поверхности IP69K, широкоформатный TFT-дисплей с диагональю 7 дюймов, интерфейс Profinet, интерфейс MPI/PROFIBUS DP, 12 МБ пользовательской памяти, Windows CE 6.0, настройка в среде WinCC Comfort
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AV2144-8GC20-0AA0
PLM-Дата вступления в силу Продукт снимается с производства с: 01.10.2022
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM400: Анонс о снятии с производства.
Плановый срок отгрузки с завода (раб. дни) 35 дней
