Панель оператора SIMATIC Siemens 6AV2128-3MB36-0AX1
Источник: proenergo.ru — © Промэнерго Автоматика · proenergo.ru
Доступен к заказу

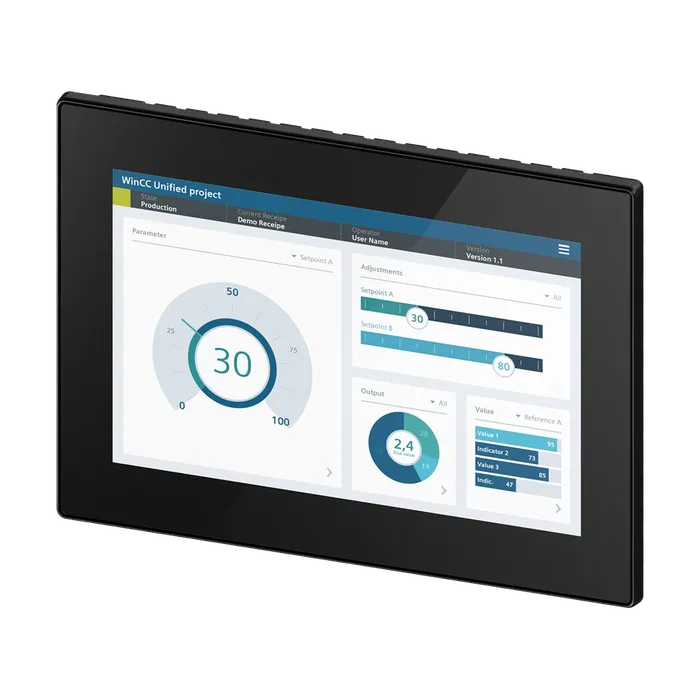

Панель оператора SIMATIC Siemens 6AV2128-3MB36-0AX1
SIMATIC HMI, панель MTP1200 серии Unified Comfort, без логотипа диагональю 12.1", 16 млн цветов, интерфейс PROFINET, настройка в среде разработки WinCC Unified Comfort V16, содержит ПО с открыты
по запросу С НДС
Код товара: 6AV21283MB360AX1
Доступен к заказу
01
Описание
SIMATIC HMI, панель MTP1200 серии Unified Comfort, без логотипа диагональю 12.1", 16 млн цветов, интерфейс PROFINET, настройка в среде разработки WinCC Unified Comfort V16, содержит ПО с открыты
Обозначение типа продукта MTP1200 Unified Comfort
Модель дисплея TFT
Диагональ экрана 12,1 in
Ширина дисплея 261,1 мм
Высота дисплея 163,2 мм
Число цветов 16 777 216
Разрешение (пикселей)
Горизонтальное разрешение 1 280 pixel
Вертикальное разрешение 800 pixel
Фоновая подсветка
СНО фоновой подсветки (при 25 ℃) 50 000 h; при 25°C
Фоновая подсветка с регулируемой яркостью Да; 5-100 %
Клавиатура
Цифровая клавиатура Да; Экранная клавиатура
Буквенно-цифровая клавиатура Да; Экранная клавиатура
Сенсорное управление
Исполнение в виде сенсорного экрана Да
Исполнение в виде экрана Multitouch Да
Монтажное положение вертикальная установка
Возможность вертикального монтажа (вертикальный формат) Да
Возможность поперечного монтажа (горизонтальный формат) Да
Максимально допустимый угол наклона без принудительной вентиляции 35°
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 0,6 А
Макс. потребление тока 1,3 А
Импульс тока при включении I²t 0,5 A²·s
Флэш-память Да
Звуковой сигнал
Зуммер Да
Динамики Нет
Часы
Аппаратные часы (часы реального времени) Да
Программные часы Да
Буферные Да; Нормальное время хранения в буфере 6 недель
Синхронизируемые Да
Число интерфейсов Industrial Ethernet 2; 2 порта (переключатель) + независимый порт
Число интерфейсов RS 485 1; комбинированный RS 422 / 485
Число интерфейсов RS 422 0; с RS 485
Число USB-разъемов 4; USB 3.1 Gen. 1 (типа A)
Число слотов для карты памяти SD Card 2
Промышленный Ethernet
Сеть Industrial Ethernet, светодиод состояния 2
Число портов встроенного коммутатора 2
Протоколы (Ethernet)
Режим дублирования
Резервирование среды передачи
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да
Класс граничных значений B, для применения в жилых районах Нет
IP (спереди) IP65
IP (сзади) IP20
NEMA (спереди)
Корпус, тип 4x спереди Да
Корпус, тип 12, спереди Нет
Маркировка CE Да
CULus Да
RCM (ранее C-TICK) Да
Допуск КС Да
Применение во взрывоопасной зоне
Зона ATEX 2 Да
Зона ATEX 22 Да
Зона IECEx 2 Да
Зона IECEx 22 Да
Класс cULus I Зона 2, участок 2 Да
CULus класс II раздел 2 Да
Класс FM I Участок 2 Нет; готовится
FM класс II раздел 2 Нет
Допуск для судостроения
Germanischer Lloyd (GL) Нет; включено в DNV
Bureau Veritas (BV) Да
Det Norske Veritas (DNV) Да
Корейский регистр судоходства (KRS) Да
Nippon Kaiji Kyokai (Class NK) Да
Chinese Classification Society (CCS) Да
Подходит для внутреннего применения Да
Подходит для наружного применения Нет
Температура окружающей среды при эксплуатации
Эксплуатация (вертикальный монтаж, горизонтальный формат)
При вертикальном настенном монтаже, мин. 0 °C
При вертикальном настенном монтаже, макс. 50 °C
Эксплуатация (максимальный угол наклона, горизонтальный формат)
При максимальном угле наклона, мин. 0 °C
При максимальном угле наклона, макс. 40 °C
Эксплуатация (вертикальный монтаж, вертикальный формат)
При вертикальном настенном монтаже, мин. 0 °C
При вертикальном настенном монтаже, макс. 40 °C
Эксплуатация (максимальный угол наклона, вертикальный формат)
При максимальном угле наклона, мин. 0 °C
При максимальном угле наклона, макс. 35 °C
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 60 °C
Относительная влажность воздуха
Эксплуатация, макс. 90 %; без конденсации
Проприетарное Да
Индикация сообщения Да
Система оповещения (в том числе с буфером и квитированием) Да
Отображение значений технологических параметров (вывод) Да
Можно задать значения технологических параметров (ввод) Да
Управление рецептами Да
Программное обеспечение для проектирования
WinCC Unified Comfort Engineering (TIA Portal) Да
WinCC Unified PC Engineering (TIA Portal) Да
Языки онлайн
Число языков онлайн/языков исполнения 32
Языки проекта
Языки проекта 32
Библиотеки Да
Приложения/опции
Writer Да
ИИнтернет-браузер: Да
Media Player Да
SIMATIC WinCC Sm@rtServer Да
SIMATIC WinCC Audit Да
Unified Collaboration Да
JavaScript Да
Программа планирования задач
С управлением по времени Да
С управлением в зависимости от задачи Да
Вспомогательная система
Число символов в информационном тексте 70
Число текстов на сообщение 10
Функции под WinCC Unified / система сигнализации / заголовок
Число классов сообщений 32
Битовые сообщения
Число битовых сообщений 9 000
Аналоговые сообщения
Число аналоговых сообщений 300
Способ нумерации сообщений S7 Да
Системные сообщения HMI Да
Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) Да
Число символов в сообщении 512
Число значений технологических параметров на одно сообщение 10
Группы квитирования Да
Индикатор сообщений Нет
Буфер сообщений Да; конфигурирован как архив аварийных сообщений
Циклический буфер Да
Остаточн. Да
Не требует обслуживания Да
Администрирование блоков параметров (рецептур)
Число типов блоков параметров 750
Число блоков параметров на тип блоков параметров 2 000
Число записей на блок параметров 1 000
Расширяемое ЗУ для блоков параметров Да
Функции под WinCC Unified / переменные / заголовок
Число переменных на устройство 8 000
Число переменных на одно изображение 600
Предельные значения Да
Структуры Да
Массивы Да
Функции под WinCC Unified / изображения / заголовок
Число проектируемых изображений 1 200
Лицевая панель Да
Графические объекты
Число объектов на одно изображение 800
Окно для изображений Да
Текстовые поля Да
Поля ввода-вывода Да
Графические поля ввода-вывода (графические списки) Да
Поля ввода-вывода символов (текстовые списки) Да
Масштабируемая векторная графика (SVG) Да
Поля даты/времени Да
Флажок Да
Поле выбора Да
Переключатели Да
Кнопки Да
Графические индикаторы Да
Иконки Да
Отображение Custom Web Да
Геометрические объекты Да
Функции под WinCC Unified / сложные графические объекты / заголовок
Число комплексных объектов на одно изображение 40
Индикация сообщений Да
Индикация кривых Да
Индикация пользователя Да
Состояние/управление Нет
Отображение блоков параметров Да
HTML-браузер Да
Строка Да
Ползунок Да
Индикаторы Да
Аналоговые/цифровые часы Да
Функции под WinCC Unified / перечни / заголовок
Число текстовых списков на проект 750
Число элементов в текстовом списке 750
Число графических списков на проект 750
Число элементов в графическом списке 750
Функции под WinCC Unified / архивирование / заголовок
Число архивов на устройство 50
Число элементов в архиве 500 000
Архив сообщений Да
Архив значений технологических параметров Да
Безопасность
Число ролей 50
Число пользовательских лицензий 0; V16
Число пользователей 200
Экспорт/импорт паролей Да
Централизованное администрирование пользователей Да; не ниже WinCC V17
Функции под WinCC Unified / передача (загрузка/скачивание) / заголовок
Ethernet Да
С помощью внешнего носителя информации Да; не ниже WinCC Unified V17
Интерфейс с технологическим оборудованием
Число соединений S7 16
OPC UA Client Да
OPC UA Server Да
Программный контроллер/ Open Controller Да
Функции под WinCC Unified / сервисные средства/вспомогательные средства проектирования / заголовок
Резервирование/восстановление вручную Да
Автоматическое резервирование/восстановление Да
Моделирование Да
Переключение устройств Да
Периферийные устройства Принтер, устройство для считывания штриховых кодов
Принтер Да
SIMATIC HMI карта памяти MM: Мультимедийная карта Нет
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Да
SIMATIC HMI карта памяти CF: Карта памяти Compact Flash Нет
USB-накопитель Да
SIMATIC IPC USB-флеш-накопитель (карта памяти USB) Да
SIMATIC HMI USB-флеш-накопитель (карта памяти USB) Да
Сетевая камера Нет
Материал корпуса (спереди)
Алюминиевый Да
Ширина лицевой панели корпуса 326 мм
Высота лицевой панели корпуса 237 мм
Монтажный вырез, ширина 310 мм
Монтажный вырез, высота 221 мм
Монтажная глубина 64 мм
Масса (без упаковки) 2,8 кг
Артикул 6AV2128-3MB36-0AX1
Каталог ID ST80.1
Код группы R141
Товарный код 85371098
Вес Нетто (Кг) 3,368 Кг
Вид продуктов SIMATIC HMI Unified Comfort Panels Standard
Производитель Siemens
Ценовая Группа 239
Группа Продукта X00F
Размер упаковки 30,40 x 39,90 x 13,10
Единицы Измерения 1 шт.
Описание Продукта SIMATIC HMI, панель MTP1200 серии Unified Comfort, без логотипа Siemens, сенсорное управление, широкоформатный TFT-дисплей с диагональю 12.1", 16 млн цветов, интерфейс PROFINET, настройка в среде разработки WinCC Unified Comfort V16, содержит ПО с открыты
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AV2128-3MB36-0AX1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 100 дней
