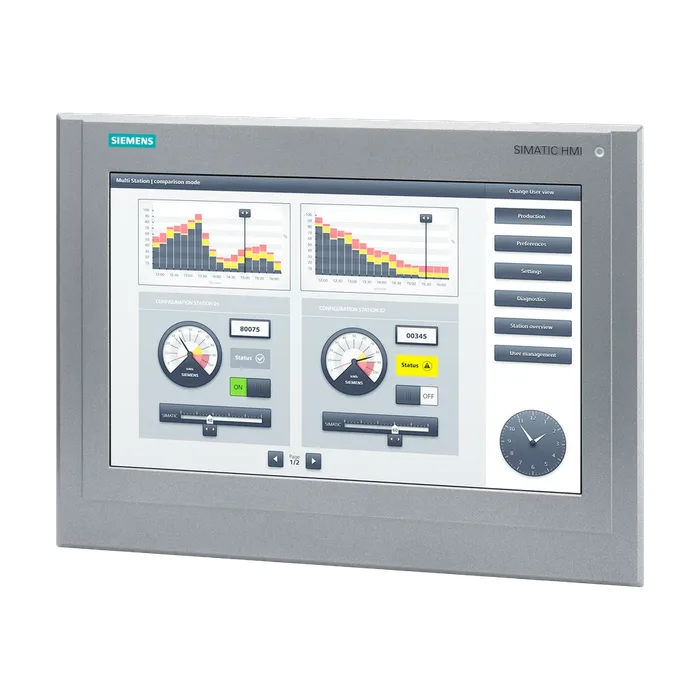

Панель оператора SIMATIC Siemens 6AV2124-0QC13-0AX0
Доступен к заказу
Панель оператора SIMATIC Siemens 6AV2124-0QC13-0AX0
SIMATIC HMI, панель оператора TP1500 Comfort Outdoor, панель серии Comfort, сенсорное управление, широкоформатный TFT-дисплей с диагональю 15 дюймов, 16 млн цветов, интерфейс PROFINET, интерфейс MPI/PROFIBUS DP, 12 МБ пользовательской памяти, Windows CE 6.0, настройка в среде WinCC Comfort V13 SP1 с HSP
596 349 ₽ С НДС
Код товара: 6AV21240QC130AX0
Доступен к заказу
01
Описание
SIMATIC HMI, панель оператора TP1500 Comfort Outdoor, панель серии Comfort, сенсорное управление, широкоформатный TFT-дисплей с диагональю 15 дюймов, 16 млн цветов, интерфейс PROFINET, интерфейс MPI/PROFIBUS DP, 12 МБ пользовательской памяти, Windows CE 6.0, настройка в среде WinCC Comfort V13 SP1 с HSP
Обозначение типа продукта TP1500 Comfort наружн.
Модель дисплея TFT, присоединенный, Daylight readable
Диагональ экрана 15,4 in
Ширина дисплея 331,2 мм
Высота дисплея 207 мм
Число цветов 16 777 216
Разрешение (пикселей)
Горизонтальное разрешение 1 280 pixel
Вертикальное разрешение 800 pixel
Фоновая подсветка
СНО фоновой подсветки (при 25 ℃) 50 000 ч
Фоновая подсветка с регулируемой яркостью Да; Светоизлучающий диод, регулируется вручную или автоматически
Клавиатура
Функциональные клавиши
Число функциональных клавиш 0
Число функциональных клавиш со светодиодами 0
Клавиши со светодиодами Нет
Системные клавиши Нет
Цифровая клавиатура Да; Экранная клавиатура
Буквенно-цифровая клавиатура Да; Экранная клавиатура
Сенсорное управление
Исполнение в виде сенсорного экрана Да; аналогово-резистивный
Расширения системы управления технологическим процессом
Периферийных устройств вывода модуля S7)
Клавиши прямого действия (сенсорные кнопки в качестве периферийных устройств вывода модуля S7) 40
Монтажное положение вертикальная установка
Возможность вертикального монтажа (вертикальный формат) Да
Возможность поперечного монтажа (горизонтальный Да
Максимально допустимый угол наклона без принудительной вентиляции 35°
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 1,3 А
Импульс тока при включении I²t 0,5 A²·s
Потребляемая активная мощность, тип. 32 Вт
Тип процессора X86
Флэш-память Да
Подходящее ЗУ для пользовательских данных 12 Mbyte
Информационный светодиод Нет
Светодиодный индикатор питания Нет
Светодиодный индикатор ошибки Нет
Звуковой сигнал
Зуммер Нет
Динамики Да
Часы
Аппаратные часы (часы реального времени) Да
Программные часы Нет
Буферные Да; Нормальное время хранения в буфере 6 недель
Синхронизируемые Да
Число интерфейсов Industrial Ethernet 2
Число интерфейсов RS 485 1; комбинированный RS 422 / 485
Число интерфейсов RS 422 1
Число интерфейсов RS 232 0
Число USB-разъемов 2; USB 2.0
USB-Mini-B 1; 5-полюсный
Число интерфейсов 20 мА (TTY) 0
Число параллельных интерфейсов 0
Число других интерфейсов 0
Число слотов для карты памяти SD Card 2
С программными интерфейсами Нет
Промышленный Ethernet
Сеть Industrial Ethernet, светодиод состояния 2
Число портов встроенного коммутатора 2
EtherNet/IP Да
Протоколы (Ethernet)
Свойства сети
Active X Нет
JavaScript Да
Java VM Нет
Режим дублирования
Резервирование среды передачи
Другие протоколы
Излучение радиопомех согласно EN 55 011
Класс граничных значений A, для применения в промышленных районах Да
Класс граничных значений B, для применения в жилых районах Нет
IP (спереди) IP66
IP (сзади) IP20
NEMA (спереди)
Корпус, тип 4, спереди Да
Корпус, тип 4x спереди Да
Маркировка CE Да
CULus Да
RCM (ранее C-TICK) Да
Допуск КС Да
Применение во взрывоопасной зоне
Зона ATEX 2 Да; При надпечатке на типовой табличке устройства
Зона ATEX 22 Да; При надпечатке на типовой табличке устройства
Зона IECEx 2 Да; При надпечатке на типовой табличке устройства
Зона IECEx 22 Да; При надпечатке на типовой табличке устройства
Класс cULus I Зона 1 Нет
Класс cULus I Зона 2, участок 2 Да; При надпечатке на типовой табличке устройства
Класс FM I Участок 2 Да; При надпечатке на типовой табличке устройства
Допуск для судостроения
Germanischer Lloyd (GL) Да
Bureau Veritas (BV) Да; готовится
Det Norske Veritas (DNV) Да
Корейский регистр судоходства (KRS) Нет; готовится
Nippon Kaiji Kyokai (Class NK) Да; готовится
Polski Rejestr Statkow (PRS) Нет
Chinese Classification Society (CCS) Да; готовится
Защитное расстояние компаса 5 м
Подходит для внутреннего применения Да
Подходит для наружного применения Да; с порошковым покрытием, устойчивость к УФ лучам
Температура окружающей среды при эксплуатации
Эксплуатация (вертикальный монтаж, горизонтальный формат)
При вертикальном настенном монтаже, мин. -30 °C
При вертикальном настенном монтаже, макс. 60 °C; (55 °C, см. идентификатор записи: 64847814)
Эксплуатация (максимальный угол наклона, горизонтальный формат)
При максимальном угле наклона, мин. -30 °C
При максимальном угле наклона, макс. 50 °C
Эксплуатация (вертикальный монтаж, вертикальный формат)
При вертикальном настенном монтаже, мин. -30 °C
При вертикальном настенном монтаже, макс. 50 °C
Эксплуатация (максимальный угол наклона, вертикальный формат)
При максимальном угле наклона, мин. -30 °C
При максимальном угле наклона, макс. 45 °C
Температура окружающей среды при хранении/транспортировке
Мин. -30 °C
Макс. 70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 3 000 m; Зависит от рабочей температуры
Относительная влажность воздуха
Эксплуатация, макс. 90 %; без конденсации
Проприетарное Нет
Предустановленная операционная система
Windows CE Да
Индикация сообщения Да
Система оповещения (в том числе с буфером и квитированием) Да
Отображение значений технологических параметров (вывод) Да
Можно задать значения технологических параметров (ввод) Да
Управление рецептами Да
Программное обеспечение для проектирования
STEP 7 Basic (TIA Portal) Нет
STEP 7 Professional (TIA Portal) Нет
WinCC flexible Compact Нет
WinCC flexible Standard Нет
WinCC flexible Advanced Нет
WinCC Basic (TIA Portal) Нет
WinCC Comfort (TIA Portal) Да; начиная с WinCC V13 SP1 Update 7 + HSP
WinCC Advanced (TIA Portal) Да; начиная с WinCC V13 SP1 Update 7 + HSP
WinCC Professional (TIA Portal) Да; начиная с WinCC V13 SP1 Update 7 + HSP
Языки онлайн
Число языков онлайн/языков исполнения 32
Языки проекта
Языки проекта 32
Библиотеки Да
Приложения/опции
ИИнтернет-браузер: Да
Word Viewer Да
Excel Viewer Да
PDF Viewer Да
Media Player Да
SIMATIC WinCC Sm@rtServer Да
SIMATIC WinCC Audit Да
Сценарии Visual Basic Да
Программа планирования задач
С управлением по времени Да
С управлением в зависимости от задачи Да
Система оповещения
Число классов сообщений 32
Битовые сообщения
Число битовых сообщений 4 000
Аналоговые сообщения
Число аналоговых сообщений 200
Способ нумерации сообщений S7 Да
Системные сообщения HMI Да
Прочие системные сообщения (SIMATIC S7, SINUMERIK, SIMOTION, ... ) Да
Число символов в сообщении 80
Число значений технологических параметров на одно сообщение 8
Группы квитирования Да
Индикатор сообщений Да
Управление рецептами
Число рецептур 300
Наборов данных на рецептуру 500
Элементов на один набор данных 1 000
Размер внутренней памяти рецептур 2 Mbyte
Память рецептур с возможностью расширения Да
Переменные
Число переменных на устройство 2 048
Число переменных на одно изображение 400
Предельные значения Да
Мультиплексы Да
Структуры Да
Массивы Да
Изображения
Число проектируемых изображений 500
Шаблоны Да
Глобальное изображение Да
Выбор изображений посредством ПЛК Да
Передача номеров изображений посредством ПЛК Да
Графические объекты
Число объектов на одно изображение 400
Текстовые поля Да
Поля ввода-вывода Да
Графические поля ввода-вывода (графические списки) Да
Поля ввода-вывода символов (текстовые списки) Да
Поля даты/времени Да
Переключатели Да
Кнопки Да
Графические индикаторы Да
Иконки Да
Геометрические объекты Да
Комплексные графические объекты
Число комплексных объектов на одно изображение 20
Индикация сообщений Да
Индикация кривых Да
Индикация пользователя Да
Состояние/управление Да
Индикация Sm@rtClient Да
Индикация рецептур Да
Индикация кривой f(x) Да
Индикация диагностики системы Да
Media Player Да
Индикация IP-камеры Да; Тип веб-камеры см. вопросы и ответы
Строка Да
Ползунок Да
Индикаторы Да
Аналоговые/цифровые часы Да
Списки
Число текстовых списков на проект 500
Число элементов в текстовом списке 500
Число графических списков на проект 500
Число элементов в графическом списке 500
Архивирование
Число архивов на устройство 50
Число элементов в архиве 20 000
Архив сообщений Да
Архив значений технологических параметров ● Способы архивирования Да
Последовательный архив Да
Круговой архив Да
Место сохранения
Карта памяти Да
USB-накопитель Да
Ethernet Да
Формат хранения данных
Безопасность
Число групп пользователей 50
Число полномочий пользователей 32
Число пользователей 50
Экспорт/импорт паролей Да
SIMATIC Logon Да
Протоколирование через принтер
Сообщения Да
Отчет (протокол смены) Да
Печатная копия Да
Электронная печать в файл Да; PDF, HTML
Комплекты шрифтов
Клавиатура
Североамериканский (английский) Да
Передача данных (загрузка с носителя/на носитель)
Ethernet Да
С помощью внешнего носителя информации Да; Резервирование/восстановление
Интерфейс с технологическим оборудованием
WinAC Да
Allen Bradley (EtherNet/IP) Да
Allen Bradley (DF1) Да
Mitsubishi (MC TCP/IP) Да
Mitsubishi (FX) Да
OMRON (Host Link) Да
Modicon (Modbus TCP/IP) Да
Modicon (Modbus RTU) Да
OPC UA Client Да
OPC UA Server Да
Специальные инструменты/средства проектирования
Резервирование/восстановление вручную Да
Автоматическое резервирование/восстановление Да
Моделирование Да
Переключение устройств Да
Принтер Да
SIMATIC HMI карта памяти MM: Мультимедийная карта Да
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Да
SIMATIC HMI карта памяти CF: Карта памяти Compact Flash Нет
USB-накопитель Да; например, считыватель радиочастотных меток USB, см. идентификатор записи в вопросах и ответах: 99808171
SIMATIC IPC USB-флеш-накопитель (карта памяти Да
SIMATIC HMI USB-флеш-накопитель (карта памяти USB) Да
Сетевая камера Да; См. идентификатор записи в вопросах и ответах: 62383298 и идентификатор записи: 65647473
Модуль расширения Опция, например, считыватель радиочастотных меток USB, см. идентификатор записи в вопросах и ответах: 99808171
Материал корпуса (спереди)
Пластиковый Нет
Алюминиевый Да; с порошковым покрытием, устойчивость к УФ лучам
Высококачественная сталь Нет
Ширина лицевой панели корпуса 415 мм
Высота лицевой панели корпуса 310 мм
Монтажный вырез, ширина 396 мм
Монтажный вырез, высота 291 мм
Монтажная глубина 77 мм
Масса (без упаковки) 4 кг
Масса (с упаковкой) 6,2 кг
Примечание: Мощность, количественная основа и производительность отвечают Standard 12" Comfort Panel
Артикул 6AV2124-0QC13-0AX0
Каталог ID ST80.1N
Код группы R141
Товарный код 85371091
Вес Нетто (Кг) 5,420 Кг
Вид продуктов Comfort Panels Outdoor
Производитель Siemens
Ценовая Группа 239
Группа Продукта 3402
Размер упаковки 51,00 x 66,00 x 21,00
Единицы Измерения 1 шт.
Описание Продукта SIMATIC HMI, панель оператора TP1500 Comfort Outdoor, панель серии Comfort, сенсорное управление, широкоформатный TFT-дисплей с диагональю 15 дюймов, 16 млн цветов, интерфейс Profinet, интерфейс MPI/PROFIBUS DP, 12 МБ пользовательской памяти, Windows CE 6.0, настройка в среде WinCC Comfort V13 SP1 с HSP
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AV2124-0QC13-0AX0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 110 дней
