Карта памяти Siemens 6AG2647-0AH11-1AX0
Доступен к заказу
Карта памяти Siemens 6AG2647-0AH11-1AX0

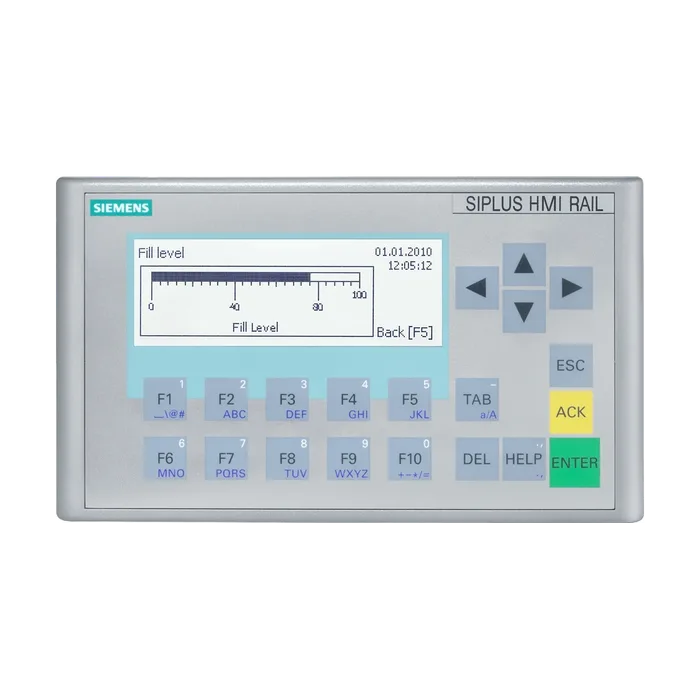

SIPLUS HMI, панель оператора KP300 BASIC MONO 3,6" T1 RAIL, рабочая температура -25... +55°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе: 6AV6647-0AH11-3AX0. Панель серии Basic, управление клавишами, ЖК-дисплей (FSTN) с диагональю 3 дюйма, монохромный чёрно/белый, интерфейс PROFINET, настройка в ПО WinCC Basic
По запросу
Код товара: 6AG26470AH111AX0
Доступен к заказу
01
Описание
SIPLUS HMI, панель оператора KP300 BASIC MONO 3,6" T1 RAIL, рабочая температура -25... +55°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе: 6AV6647-0AH11-3AX0. Панель серии Basic, управление клавишами, ЖК-дисплей (FSTN) с диагональю 3 дюйма, монохромный чёрно/белый, интерфейс PROFINET, настройка в ПО WinCC Basic
Обозначение типа продукта KP300 Basic mono PN
Модель дисплея FSTN
Диагональ экрана 3,6 in
Ширина дисплея 87 мм
Высота дисплея 31 мм
Число цветов 4; только фоновая подсветка (белый, красный, зеленый, желтый)
Разрешение (пикселей)
Горизонтальное разрешение 240 pixel
Вертикальное разрешение 80 pixel
Фоновая подсветка
СНО фоновой подсветки (при 25 ℃) 50 000 ч
Фоновая подсветка с регулируемой яркостью Нет
Клавиатура
Функциональные клавиши
Число функциональных клавиш 10
Число функциональных клавиш со светодиодами 0
Клавиши со светодиодами Нет
Системные клавиши Да
Цифровая клавиатура Да; Клавиатура
Буквенно-цифровая клавиатура Да; Клавиатура
Сенсорное управление
Исполнение в виде сенсорного экрана Нет; без
Монтажное положение вертикальная установка
Возможность вертикального монтажа (вертикальный формат) Нет
Возможность поперечного монтажа (горизонтальный формат) Да
Максимально допустимый угол наклона без принудительной вентиляции 35°
Вид напряжения питания DC
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребление тока (номинальное) 0,1 А
Импульс тока при включении I²t 0,5 A²·s
Потребляемая активная мощность, тип. 3 Вт
Флэш-память Да
Подходящее ЗУ для пользовательских данных 1 Mbyte
Звуковой сигнал
Зуммер Нет
Динамики Нет
Часы
Аппаратные часы (часы реального времени) Нет
Программные часы Да
Буферные Нет
Синхронизируемые Да
Число интерфейсов Industrial Ethernet 1
Число интерфейсов RS 485 0
Число интерфейсов RS 422 0
Число интерфейсов RS 232 0
Число USB-разъемов 0
Число интерфейсов 20 мА (TTY) 0
Число параллельных интерфейсов 0
Число других интерфейсов 0
Число слотов для карты памяти SD Card 0
С программными интерфейсами Нет
Промышленный Ethernet
Сеть Industrial Ethernet, светодиод состояния 2
EtherNet/IP Да
Протоколы (Ethernet)
Свойства сети
Другие протоколы
Диагностика
Считываемая диагностическая информация Нет
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
IP (спереди) IP65
IP (сзади) IP20
NEMA (спереди)
Корпус, тип 4, спереди Да
Корпус, тип 4x спереди Да
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Эксплуатация (вертикальный монтаж, горизонтальный формат)
При вертикальном настенном монтаже, мин. -25 °C; = Tмин
При вертикальном настенном монтаже, макс. 55 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 50155)
Эксплуатация (максимальный угол наклона, горизонтальный формат)
При максимальном угле наклона, мин. -25 °C; = Tмин
При максимальном угле наклона, макс. 40 °C; = Tмакс
Температура окружающей среды при хранении/транспортировке
Мин. -20 °C
Макс. 60 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH вкл. конденсацию/ температуру ниже нуля (не включать при наличии конденсата), поперечный формат при вертикальном монтажном положении
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Примечание Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Проприетарное Да
Предустановленная операционная система
Windows CE Нет
Индикация сообщения Да
Система оповещения (в том числе с буфером и квитированием) Да
Отображение значений технологических параметров (вывод) Да
Можно задать значения технологических параметров (ввод) Да
Управление рецептами Да
Программное обеспечение для проектирования
STEP 7 Basic (TIA Portal) Да; по встроенному WinCC Basic (TIA Portal)
STEP 7 Professional (TIA Portal) Да; по встроенному WinCC Basic (TIA Portal)
WinCC flexible Compact Нет
WinCC flexible Standard Нет
WinCC flexible Advanced Нет
WinCC Basic (TIA Portal) Да
WinCC Comfort (TIA Portal) Да
WinCC Advanced (TIA Portal) Да
WinCC Professional (TIA Portal) Да
Языки онлайн
Число языков онлайн/языков исполнения 5
Языки проекта
Языки проекта 32
Библиотеки Да
Программа планирования задач
С управлением по времени Нет
С управлением в зависимости от задачи Да
Вспомогательная система Да
Число символов в информационном тексте 320
Система оповещения
Число классов сообщений 32
Битовые сообщения
Число битовых сообщений 200
Аналоговые сообщения
Число аналоговых сообщений 15
Системные сообщения HMI Да
Число символов в сообщении 80
Число значений технологических параметров на одно сообщение 8
Индикатор сообщений Да
Буфер сообщений
Число записей 256
Циклический буфер Да
Остаточн. Да
Не требует обслуживания Да
Управление рецептами
Число рецептур 5
Наборов данных на рецептуру 20
Элементов на один набор данных 20
Размер внутренней памяти рецептур 40 kbyte
Память рецептур с возможностью расширения Нет
Переменные
Число переменных на устройство 250
Число переменных на одно изображение 30
Предельные значения Да
Мультиплексы Да
Структуры Нет
Массивы Да
Изображения
Число проектируемых изображений 50
Шаблоны Да
Глобальное изображение Да
Выбор изображений посредством ПЛК Да
Передача номеров изображений посредством ПЛК Да
Графические объекты
Число объектов на одно изображение 30
Текстовые поля Да
Поля ввода-вывода Да
Графические поля ввода-вывода (графические списки) Да
Поля ввода-вывода символов (текстовые списки) Да
Поля даты/времени Да
Переключатели Да
Кнопки Да
Графические индикаторы Да
Иконки Да
Геометрические объекты Да
Комплексные графические объекты
Число комплексных объектов на одно изображение 5
Индикация сообщений Да
Индикация кривых Да
Индикация пользователя Да
Состояние/управление Нет
Индикация Sm@rtClient Нет
Индикация рецептур Да
Индикация кривой f(x) Нет
Индикация диагностики системы Нет
Media Player Нет
Строка Да
Ползунок Нет
Индикаторы Нет
Аналоговые/цифровые часы Нет
Списки
Число текстовых списков на проект 150
Число элементов в текстовом списке 30
Число графических списков на проект 100
Число элементов в графическом списке 30
Архивирование
Число архивов на устройство 0
Безопасность
Число групп пользователей 50
Число полномочий пользователей 32
Число пользователей 50
Экспорт/импорт паролей Нет
SIMATIC Logon Нет
Комплекты шрифтов
Клавиатура
Североамериканский (английский) Да
Передача данных (загрузка с носителя/на носитель)
Ethernet Да
С помощью внешнего носителя информации Нет
Интерфейс с технологическим оборудованием
WinAC Да
Allen Bradley (EtherNet/IP) Да
Allen Bradley (DF1) Нет
Mitsubishi (MC TCP/IP) Да
Mitsubishi (FX) Нет
OMRON (Host Link) Нет
Modicon (Modbus TCP/IP) Да
Modicon (Modbus RTU) Нет
Специальные инструменты/средства проектирования
Резервирование/восстановление вручную Да
Автоматическое резервирование/восстановление Нет
Моделирование Да
Переключение устройств Да
Принтер Нет
SIMATIC HMI карта памяти MM: Мультимедийная карта Нет
SIMATIC HMI карта памяти SD: Карта памяти Secure Digital Нет
USB-накопитель Нет
Материал корпуса (спереди)
Пластиковый Да
Алюминиевый Нет
Высококачественная сталь Нет
Ширина лицевой панели корпуса 165 мм
Высота лицевой панели корпуса 97 мм
Монтажный вырез, ширина 149 мм
Монтажный вырез, высота 82 мм
Монтажная глубина 30 мм
Масса (без упаковки) 0,25 кг
Масса (с упаковкой) 0,38 кг
Артикул 6AG2647-0AH11-1AX0
Каталог ID A&DSE/SIP ADD
Наследник 6AG2647-0AH11-1AX1
Код группы R151
Комментарий Продукт больше не поставляется. Замена продукта на.
Товарный код 85371091
Вес Нетто (Кг) 0,375 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4C01
Размер упаковки 13,90 x 20,00 x 4,60
Единицы Измерения 1 шт.
Описание Продукта SIPLUS HMI, панель оператора KP300 BASIC MONO 3,6" T1 RAIL, рабочая температура -25 ... +55°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе: 6AV6647-0AH11-3AX0 . Панель серии Basic, управление клавишами, ЖК-дисплей (FSTN) с диагональю 3 дюйма, монохромный чёрно/белый, интерфейс PROFINET, настройка в ПО WinCC Basic
Описание Преемника SIPLUS HMI KP300 Basic mono PN RAIL, OT1: -25...+55 °C ST1/2: 70 °C for 10 minutes with conformal coating based on 6AV6647-0AH11-3AX1 Basic Panel, key operation, 3" FSTN LCD display, black/white, PROFINET interface, configurable as of WinCC Basic V11/ STEP 7 Basic V11, contains open-source software, which is provided free of charge see enclosed CD
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2647-0AH11-1AX0
PLM-Дата вступления в силу Продукт снят с поддержки с: 01.10.2024
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM500: Продукт больше не производится или прекращена его поддержка (Сервис)
Плановый срок отгрузки с завода (раб. дни) 47 дней
