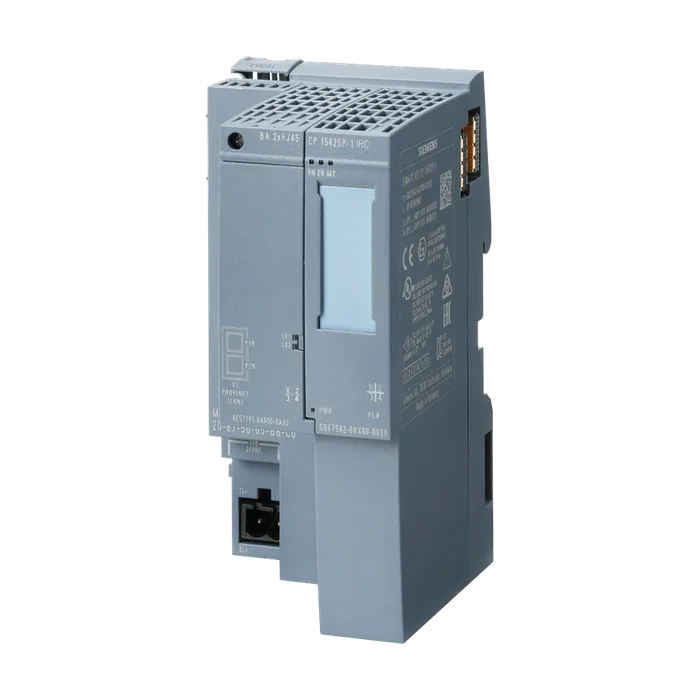

Коммуникационный модуль Siemens 6AG2542-6VX00-4XE0
Доступен к заказу
Коммуникационный модуль Siemens 6AG2542-6VX00-4XE0
SIPLUS ET 200SP, коммникационный процессор CP 1542SP-1 IRC TX, рейка, для применения на ж/д, рабочая температура -40... +70°C, TX до +85°C в течение 10 минут, с конформным покрытием, на основе 6GK7542-6VX00-0XE0. для подключения SIMATIC S7-ET 200SP к промышленный Ethernet, SINAUT ST7, TeleControl, сервер Basic, IEC-60870-5-104 или DNP3
156 956,13 ₽ −21% 123 854 ₽ С НДС
Код товара: 6AG25426VX004XE0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, коммникационный процессор CP 1542SP-1 IRC TX, рейка, для применения на ж/д, рабочая температура -40... +70°C, TX до +85°C в течение 10 минут, с конформным покрытием, на основе 6GK7542-6VX00-0XE0. для подключения SIMATIC S7-ET 200SP к промышленный Ethernet, SINAUT ST7, TeleControl, сервер Basic, IEC-60870-5-104 или DNP3
Наименование типа изделия SIPLUS ET 200SP, КОММУНИКАЦИОННЫЙ ПРОЦЕССОР 1542SP-1 IRC TX RAIL SIPLUS ET 200SP, коммникационный процессор CP 1542SP-1 IRC TX Rail, для применения на ж/д, рабочая температура -40 .. . +70°C, TX до +85°C в течение 10 минут, с конформным покрытием, на основе 6GK7542-6VX00-0XE0 . для подключения SIMATIC S7-ET 200SP к Industrial Ethernet, SINAUT ST7, TeleControl Server Basic, IEC-60870-5- 104 или DNP3
Скорость передачи
На интерфейсе 1 10 ... 100 Mbit/s
Число интерфейсов / согласно стандарту Industrial Ethernet 1
Число электрических соединений
На интерфейсе 1 / согласно стандарту Industrial Ethernet 2
Исполнение разъема питания
На интерфейсе 1 / согласно стандарту Industrial Через адаптер шины ET 200SP (RJ45, FC, SCRJ), встроенный
Ethernet коммутатор
Тип напряжения / напряжения питания пост. ток
Напряжение питания 24 В
Напряжение питания 19,2 ... 28,8 В
Мощность потерь [Вт] 6 Вт
Окружающая температура
При вертикальном монтаже / при эксплуатации -40 ... +50 °C
При горизонтальном монтаже / при эксплуатации -40 ... +70 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Примечание +85 °C на 10 минут (OT4, ST1/ST2 согласно EN 50155)
Высота над уровнем моря / при высоте над уровнем моря / макс. 2000 м
Окруж. условия / относительно окружающей температуры - атмосферного давления - высоты над уровнем моря Tмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)
Относительная атмосферная влажность
С конденсацией / согласно МЭК 60068-2-38 / 100 %; Допустимая относительная влажность, включая
Макс. конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
Химическая стойкость / против обычных смазочно- охлаждающих жидкостей Да; вкл. капли дизельного топлива и масла в воздухе
Стойкость к биологически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу
Совместимость согласно DIN EN 60721-3-5 1/4 Да; Класс 5B2, споры плесени, грибов, губок (за исключением 31.01.2023 © Copyright Siemens фауны); класс 5B3 по запросу
Стойкость к химически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно DIN EN 60721-3-5 Да; Класс 5C3 (RH < 75 %), включая солевой туман, согласно EN 60068-2-52 (Уровень серьезности 3). Входящие в объем поставки заглушки во время эксплуатации должны закрывать неиспользуемые разъемы!
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно DIN EN 60721-3-5 Да; Класс 5S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Покрытие / для укомплектованных печатных плат / согласно EN 61086 Да; Класс 2 для высокого уровня доступности
Исполнение покрытия / защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Исполнение покрытия / для электронных устройств, применяемых на железнодорожном транспорте согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Способ проверки / покрытия / согласно MIL-I-46058C Да; За время эксплуатации цвет покрытия может измениться
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Покрытие Conformal Coating, класс A
Степень защиты IP IP20
Ширина 60 мм
Высота 117 мм
Глубина 74 мм
Масса нетто 0,18 кг
Вид креплений
35 мм, монтаж на DIN-рейку Да
Число модулей
На каждый CPU / макс. 2
Примечание На один ЦП можно установить 2 CP, возможна одновременная работа с BA Send и CM DP
Число возможных соединений / для открытой связи
С помощью модулей Т / макс. 32
Объем данных
Как полезные данные каждого TSO на соединении TCP / для открытой связи / с помощью модулей Т / макс. 65536 byte
Число возможных соединений / для связи S7
Макс. 16
При соединениях OP / макс. 16
Число активных соединений / в многопротокольном режиме 32
Число возможных соединений
Как клиент электронной почты / макс. 1
Пригодность к использованию
Узловая станция Нет
Подстанция Да
Центр управления TIM Нет
Соединение с пультом управления IEC 60870-5, DNP3 (Modbus TCP через блочное решение ЦП), поддерживаемые точки управления, подключение к Telecontrol Server Basic и пункту управления с поддержкой ST7
С помощью постоянного соединения Поддерживается
С помощью соединения по запросу Поддерживается
Примечание Подключение к системе SCADA по стандарту IEC 60870-5 104, DNP3, Telecontrol Server Basic и пункт управления с поддержкой ST7
Протокол / поддерживается
Протокол SINAUT ST7 Да
Функция изделия / буферизация данных при потере Да; TCSB 64000 событий, SINAUT ST7 32000 телеграмм, DNP3
Связи 100000 событий, IEC 60870-5 100000 событий
Число точек данных на каждую станцию / макс. число абонентов / при перекрестной связи / с ПО 500
Telecontrol Server Basic
В направлении передачи / макс. 3
В направлении приема / макс. функции изделия / управление, конфигурирование, проектирование 15
Функция изделия / поддержка MIB Да
Протокол / поддерживается
Конфигурационное программное обеспечение
Требуется STEP 7 Professional V14 (TIA Portal) или выше
Функция идентификации и техобслуживания
I&M0 - информация об устройстве Да
I&M1 - идентификатор установки/ места Да
Функция изделия / веб-диагностика Да; Через ET 200SP CPU
Функция изделия / при соединении VPN SINEMA RC
Функция изделия
Блокировка связи с помощью физических портов Да
Функция изделия / поддержка SICLOCK Да
Функция изделия / передача синхронизации времени Да
Протокол / поддерживается
NTP (безопасный) Нет
Синхронизация времени
От сервера NTP Да
От пульта управления Да
Сертификат соответствия
Противопожарная защита согласно EN 45545-2 Да; Железнодорожные транспортные средства - для доказательства см Сервис и поддержка
Сертификат соответствия / применение на железнодорожном транспорте согласно EN 50121-3-2 Да; ЭМС для железнодорожного транспорта
Сертификат соответствия / применение на железнодорожном транспорте согласно EN 50121-4 Да; ЭМС для сигнального и телекоммуникационного оборудования
Сертификат соответствия / применение на Да; Применение в железнодорожном транспорте — категория
Железнодорожном транспорте согласно EN 50124-1 перенапряжения OV2, степень загрязнения PD2, номинальное импульсное напряжение UNi = 0,5 кВ, UNm = 24 В пост. тока
Сертификат соответствия / применение на Да; Железнодорожный транспорт — см. условия окружающей
Железнодорожном транспорте согласно EN 50125-1 среды
Сертификат соответствия / применение на Да; Стационарные электроустановки — см. Условия окружающей
Железнодорожном транспорте согласно EN 50125-2 среды
Сертификат соответствия / применение на Да; Сигнальное и телекоммуникационное оборудование —
Железнодорожном транспорте согласно EN 50125-3 см. Условия окружающей среды, вибрации и толчки: Место эксплуатации за пределами рельсовых путей (расстояние 1–3 м от рельсовых путей)
Сертификат соответствия / применение на Да; Железнодорожный транспорт — температурный класс OT4,
Железнодорожном транспорте согласно EN 50155 ST1/ST2, горизонтальное монтажное положение
Сертификат соответствия / применение на Да; Железнодорожный транспорт — вибрации и толчки:
Железнодорожном транспорте согласно EN 61373 Категория 1, класс A/B
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/snst
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6AG2542-6VX00-4XE0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85176200
Вес Нетто (Кг) 0,201 Кг
Вид продуктов SIPLUS extreme RAIL CP 1542SP-1 IRC
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4C03
Размер упаковки 1,00 x 1,00 x 1,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, коммникационный процессор CP 1542SP-1 IRC TX Rail, для применения на ж/д, рабочая температура -40 .. . +70°C, TX до +85°C в течение 10 минут, с конформным покрытием, на основе 6GK7542-6VX00-0XE0 . для подключения SIMATIC S7-ET 200SP к Industrial Ethernet, SINAUT ST7, TeleControl Server Basic, IEC-60870-5-104 или DNP3
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2542-6VX00-4XE0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 87 дней
