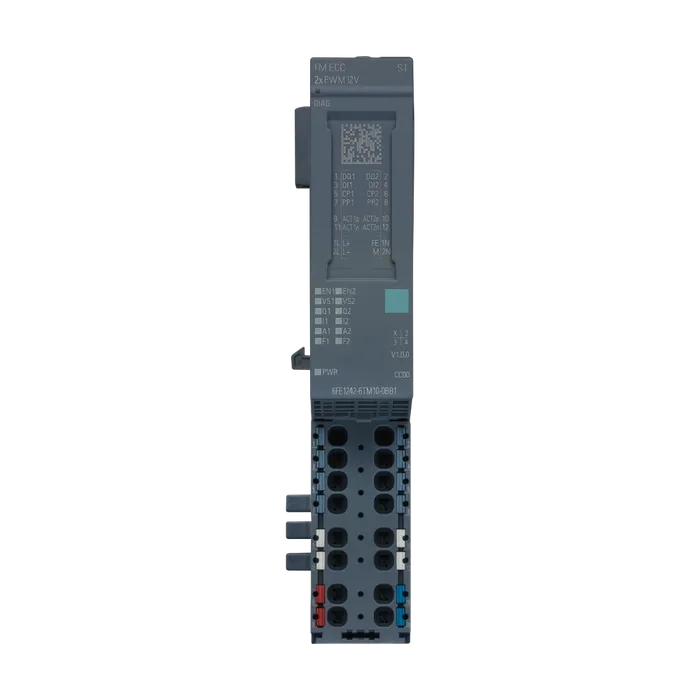

SIPLUS ET 200SP, технологический модуль TM ECC 2xPWM ST; рабочая температура -30...60 °C с конформным покрытием на основе 6FE1242-6TM10-0BB1 . Контроллер зарядки для электромобилей, согласно IEC61851 с двумя зарядными разъёмами -30 °C...60 °C 2x управляемыми розетками и 2 разъёмами, 2x DQ переключающими контактами для контактора нагрузки
50 184,2 ₽−21%39 821 ₽С НДС
Код товара: 6AG12426TM102BB1
Доступен к заказу
01
Описание
SIPLUS ET 200SP, технологический модуль TM ECC 2xPWM ST; рабочая температура -30...60 °C с конформным покрытием на основе 6FE1242-6TM10-0BB1 . Контроллер зарядки для электромобилей, согласно IEC61851 с двумя зарядными разъёмами -30 °C...60 °C 2x управляемыми розетками и 2 разъёмами, 2x DQ переключающими контактами для контактора нагрузки
Обозначение типа продуктаECC 2x PWM ST
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Описание продуктаКонтроллер связи для управления процессами проводной зарядки переменным током согласно МЭК 61851
Применяемые системные блокиBU-тип B0, B1
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC40
Число каналов2; Согласно IEC 61851 или SAE J1772
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Вид креплениямонтажная шина
Монтажное положениегоризонтально
Вид напряжения питанияDC
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа; от разрушения
Температура окружающей среды при хранении/транспортировке
Хранение, мин.-40 °C
Хранение, макс.70 °C
Транспортировка, мин.-40 °C
Транспортировка, макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.5 000 м
Температура окружающей среды-давлениеTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м) // Tmin
Воздуха-высота установки... (Tmax - 10 K) при 795 гПа ... 658 гПа (+2 000 м ... +3 500 м) // Tmin ... (Tmax - 20 K) при 658 гПа ... 540 гПа (+3 500 м ... +5 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Колебания
Устойчивость к вибрации во время эксплуатации по IEC 60068-2-610 ... 58 Гц / 0,075 мм, 58 ... 150 Гц / 1 г
Испытание на ударную нагрузку
Ударостойкость согласно IEC 60068-2-2715 г / 11 мсек
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиямДа; Класс 3M8 при использовании монтажного комплекта SIPLUS
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
На SIMATIC S7-1500Да
Ширина20 мм
Высота73 мм
Глубина58 мм
Масса, прибл.32 г
Артикул6AG1242-6TM10-2BB1
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,045 Кг
Вид продуктовSIPLUS ET 200SP ECC charging controller
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4257
Размер упаковки6,80 x 7,70 x 3,00
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, технологический модуль TM ECC 2xPWM ST; рабочая температура -30...60 °C с конформным покрытием на основе 6FE1242-6TM10-0BB1 . Контроллер зарядки для электромобилей, согласно IEC61851 с двумя зарядными разъёмами -30 °C...60 °C 2x управляемыми розетками и 2 разъёмами, 2x DQ переключающими контактами для контактора нагрузки
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG1242-6TM10-2BB1
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
