Модуль ввода-вывода Siemens 6AG2531-7NF10-4AB0
Доступен к заказу

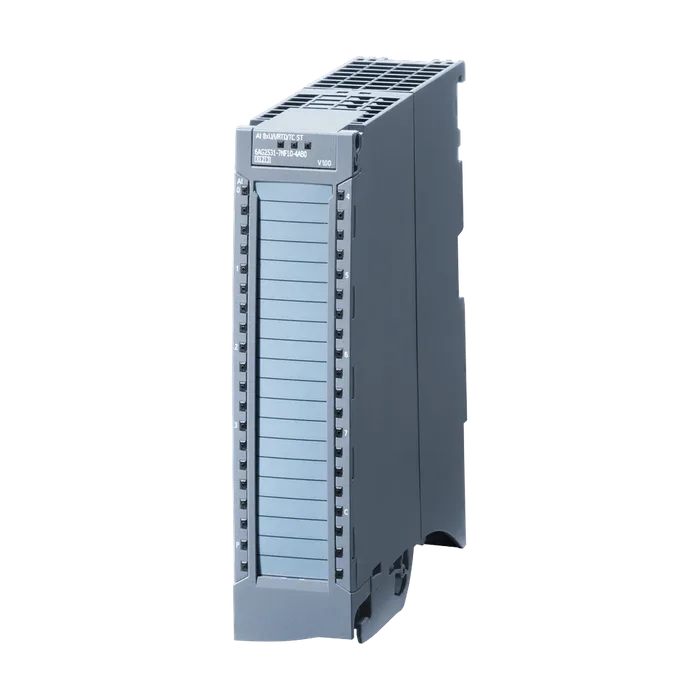

Модуль ввода-вывода Siemens 6AG2531-7NF10-4AB0
РSIPLUS S7-1500, модуль аналоговых входов AI 8xU/I HS*- TX RAIL, для применения на ж/д, рабочая температура -40 ... +70°C TX до 85°C в течение 10 минут, с конформным покрытием, на основе 6ES7531- 7NF10-0AB0 . модуль аналоговых входов AI 8 X U/I HS, сигналы: ток/напряжение, разрешение 16 бит, 0.0625 точность 0.3 %, 8 каналов в группе из 8, напряжение общего режима 10 В, диагностика,
105 936,69 ₽ −19% 86 296 ₽ С НДС
Код товара: 6AG25317NF104AB0
Доступен к заказу
01
Описание
РSIPLUS S7-1500, модуль аналоговых входов AI 8xU/I HS*- TX RAIL, для применения на ж/д, рабочая температура -40 ... +70°C TX до 85°C в течение 10 минут, с конформным покрытием, на основе 6ES7531- 7NF10-0AB0 . модуль аналоговых входов AI 8 X U/I HS, сигналы: ток/напряжение, разрешение 16 бит, 0.0625 точность 0.3 %, 8 каналов в группе из 8, напряжение общего режима 10 В, диагностика,
Обозначение типа продукта AI 8xU/I HS
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да
Пуск согласно приоритету Да
Масштабируемый диапазон измерений Нет
Измеренные значения масштабируемые Нет
Адаптация измерительного диапазона Нет
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Режим работы
Выборка с запасом по частоте дискретизации Да
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 240 mA; при питании 24 В пост. тока
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 20 mA; Макс. 47 мА на канал продолжительностью < 10 с
Потребляемая мощность шины на задней стенке 1,15 Вт
Нормальная рассеиваемая мощность 3,4 Вт
Число аналоговых входов 8; > +60 ℃ макс. допустимо 4 x ± 20 мА или 4 x ±10 В
При измерении тока 8
При измерении напряжения 8
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 28,8 В
Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА
Входные диапазоны (номинальные значения), напряжения
Входное сопротивление (от 1 В до 5 В) 50 kΩ
Сопротивление на входе (от -10 до 10 В) 100 kΩ
Сопротивление на входе (от -5 до +5 В) 50 kΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 41 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Входное сопротивление (от -20 мА до +20 41 Ω; не включая прибл. 42 Ом на защиту от перенапряжения
Входное сопротивление (от 4 мА до 20 мA) 41 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип B Нет
Тип C Нет
Тип E Нет
Тип J Нет
Тип K Нет
Тип L Нет
Тип N Нет
Тип R Нет
Тип S Нет
Тип T Нет
Тип TXK/TXK(L) согласно ГОСТ Нет
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Cu 10 по ГОСТ Нет
Cu 50 по ГОСТ Нет
Cu 100 по ГОСТ Нет
Ni 10 по GOST Нет
Ni 100 по ГОСТ Нет
Ni 1000 по ГОСТ Нет
Ni 120 по ГОСТ Нет
Ni 200 по ГОСТ Нет
Ni 500 по ГОСТ Нет
Pt 10 по ГОСТ Нет
Pt 50 по ГОСТ Нет
Pt 100 по ГОСТ Нет
Pt 1000 по ГОСТ Нет
Pt 200 по ГОСТ Нет
Pt 500 по ГОСТ Нет
Диапазоны входных параметров (номинальные значения), сопротивления
Позистор Нет
Длина провода
Экранированные, макс. 800 м
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Основное время выполнения для узла (все каналы разрешены) 62,5 μs; независимо от числа активированных каналов
Выравнивание результатов измерений
Параметрируемое Да
Ступень: без ступени Да
Ступень: слабая Да
Ступень: средняя Да
Ступень: сильная Да
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- Да
Проводного измерительного преобразователя
Макс. полное сопротивление нагрузки 2- проводного измерительного преобразователя 820 Ω
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Для измерения сопротивления с двухпроводным соединением Нет
Для измерения сопротивления с трехпроводным соединением Нет
Для измерения сопротивления с четырехпроводным соединением Нет
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,02 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K
Перекрестные модуляции между входами, макс. -60 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,02 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,6 %
Ток относительно диапазона входных параметров, (+/-) 0,6 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,2 %
Ток относительно диапазона входных параметров, (+/-) 0,2 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Макс. синфазное напряжение 10 В
Мин. синфазные помехи 50 дБ при 400 Гц; 60 дБ при 60 / 50 / 10 Гц
Мин. время фильтрации и обработки (TWE) 80 μs
Макс. время цикла шины (TDP) 250 μs
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; Только при 1 - 5 В и 4 - 20 мА
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; красный светодиод
Гальваническая развязка каналов
Между каналами Нет
Между каналами, в блоках для 8
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Между входами (UCM) 20 В пост. тока
Между входами и массой аналогового модуля (UCM) 10 В пост. тока
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155)
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 40 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 35 мм
Высота 147 мм
Глубина 129 мм
Масса, прибл. 300 г
Артикул 6AG2531-7NF10-4AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,438 Кг
Вид продуктов SIPLUS extreme RAIL analog input modules
Производитель Siemens
Ценовая Группа 474
Группа Продукта 4C04
Размер упаковки 16,50 x 19,00 x 4,00
Единицы Измерения 1 шт.
Описание Продукта рSIPLUS S7-1500, модуль аналоговых входов AI 8xU/I HS*- TX RAIL, для применения на ж/д, рабочая температура -40 ... +70°C TX до 85°C в течение 10 минут, с конформным покрытием, на основе 6ES7531-7NF10-0AB0 . модуль аналоговых входов AI 8 X U/I HS, сигналы: ток/напряжение, разрешение 16 бит, 0.0625 точность 0.3 %, 8 каналов в группе из 8, напряжение общего режима 10 В, диагностика, тревожные сообщения, вкл. вводной элемент, перемычку и клеммы заземления
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2531-7NF10-4AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 87 дней
