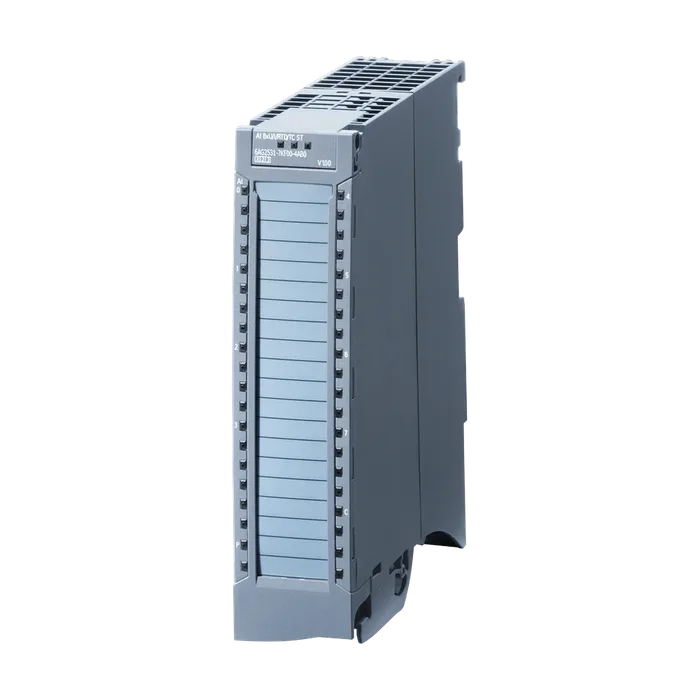

Модуль ввода-вывода Siemens 6AG2531-7KF00-4AB0

Name: Модуль ввода-вывода Siemens 6AG2531-7KF00-4AB0
Brand: Siemens
SKU: 6AG25317KF004AB0
Price: 75774 RUB
Availability: InStock

Доступен к заказу

SIPLUS S7-1500, модуль аналоговых входов AI 8xU/I/RTD/TC TX RAIL, для применения на ж/д, рабочая температура -40 ... +70°C T1 до 85°C в течение 10 минут, с конформным покрытием, на основе 6ES7531- 7KF00-0AB0 . модуль аналоговых входов AI 8 X U/I/RTD/TC ST, сигналы: ток/напряжение/термопары/термос опротивления, разрешение 16 бит, точность 0.3 %, 8 каналов в группе из 8, 4 канала

93 825,66 ₽ −19% 75 774 ₽ С НДС

Код товара: 6AG25317KF004AB0

Доступен к заказу

Описание

Обозначение типа продукта AI 8xU/I/RTD/TC ST

Версия микропрограммного обеспечения

Возможно обновление микропрограммного обеспечения Да

Функция продукта

Данные для идентификации и техобслуживания Да; I&M0 - I&M3

Режим тактовой синхронизации Нет

Пуск согласно приоритету Нет

Масштабируемый диапазон измерений Нет

Измеренные значения масштабируемые Нет

Адаптация измерительного диапазона Нет

Инженерное обеспечение с помощью

STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275

Режим работы

Выборка с запасом по частоте дискретизации Нет

Изменение параметров в режиме RUN возможно Да

Калибровка в режиме RUN возможна Да

Номинальное значение (пост. ток) 24 В

Допустимый диапазон, нижний предел (пост. ток) 19,2 В

Допустимый диапазон, верхний предел (пост. ток) 28,8 В

Защита от перепутывания полярности Да

Макс. потребление тока 240 mA; при питании 24 В пост. тока

Питание датчика 24 В

Защита от короткого замыкания Да

Макс. выходной ток 20 mA; Макс. 47 мА на канал продолжительностью < 10 с

Потребляемая мощность шины на задней стенке 0,7 Вт

Нормальная рассеиваемая мощность 2,7 Вт

Число аналоговых входов 8; > +60 °C макс. 2 x ± 20 мА или 4 x ± 10 В или 4 x терморезисторов

При измерении тока 8

При измерении напряжения 8

При измерении сопротивления/измерении резистивным термометром 4

При измерении термочувствительным элементом 8

Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 28,8 В

Макс. допустимый входной ток для токового входа (предел разрушения) 40 мА

Техническую единицу измерения температуры можно задать Да; °C/°F/K

Входные диапазоны (номинальные значения), напряжения

Входное сопротивление (от 1 В до 5 В) 100 kΩ

Сопротивление на входе (от -1 до 1 В) 10 MΩ

Сопротивление на входе (от -10 до 10 В) 100 kΩ

Сопротивление на входе (от -2,5 до 2,5 В) 10 MΩ

Сопротивление на входе (от -250 до +250 мВ) 10 MΩ

Сопротивление на входе (от -5 до +5 В) 100 kΩ

Сопротивление на входе (от -50 до +50 мВ) 10 MΩ

Сопротивление на входе (от -500 до +500 мВ) 10 MΩ

Сопротивление на входе (от -80 до 80 мВ) 10 MΩ

Диапазоны входных параметров (номинальные значения), ток

Сопротивление на входе (от 0 до 20 мА) 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора

Входное сопротивление (от -20 мА до +20 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения

Входное сопротивление (от 4 мА до 20 мA) 25 Ω; не включая прибл. 42 Ом на защиту от перенапряжения посредством позистора

Диапазоны входных параметров (номинальные значения), термоэлементы

Тип B Да

Сопротивление на входе (тип B) 10 MΩ

Тип C Нет

Тип E Да

Сопротивление на входе (тип E) 10 MΩ

Тип J Да

Сопротивление на входе (тип J) 10 MΩ

Тип K Да

Сопротивление на входе (тип K) 10 MΩ

Тип L Нет

Тип N Да

Сопротивление на входе (тип N) 10 MΩ

Тип R Да

Сопротивление на входе (тип R) 10 MΩ

Тип S Да

Сопротивление на входе (тип S) 10 MΩ

Тип T Да

Сопротивление на входе (тип T) 10 MΩ

Тип TXK/TXK(L) согласно ГОСТ Нет

Диапазоны входных параметров (номинальные значения), термометр сопротивления

Cu 10 по ГОСТ Нет

Cu 50 по ГОСТ Нет

Cu 100 по ГОСТ Нет

Ni 10 по GOST Нет

Сопротивление на входе (Ni 100) 10 MΩ

Ni 100 по ГОСТ Нет

Сопротивление на входе (Ni 1000) 10 MΩ

Ni 1000 по ГОСТ Нет

Сопротивление на входе (LG-Ni 1000) 10 MΩ

Ni 120 по ГОСТ Нет

Ni 200 по ГОСТ Нет

Ni 500 по ГОСТ Нет

Pt 10 по ГОСТ Нет

Pt 50 по ГОСТ Нет

Сопротивление на входе (Pt 100) 10 MΩ

Pt 100 по ГОСТ Нет

Сопротивление на входе (Pt 1000) 10 MΩ

Pt 1000 по ГОСТ Нет

Сопротивление на входе (Pt 200) 10 MΩ

Pt 200 по ГОСТ Нет

Сопротивление на входе (Pt 500) 10 MΩ

Pt 500 по ГОСТ Нет

Диапазоны входных параметров (номинальные значения), сопротивления

Сопротивление на входе (от 0 до 150 Ом) 10 MΩ

Сопротивление на входе (от 0 до 300 Ом) 10 MΩ

Сопротивление на входе (от 0 до 600 Ом) 10 MΩ

Сопротивление на входе (от 0 до 6000 Ом) 10 MΩ

Позистор Да

Сопротивление на входе (позистор) 10 MΩ

Термоэлемент (TC)

Температурная компенсация

Параметрируемое Да

Внутренняя температурная компенсация Да

Внешняя температурная компенсация посредством терморезистора Да

Компенсация для устанавливаемой температуры сравнения 0 °C Да; задаваемое фиксированное значение

Эталонный канал модуля Да

Длина провода

Экранированные, макс. 800 m; при U/I, 200 м с резистором/терморезистором, 50 м с термопарой

Время интегрирования и преобразования/разрешение на канал

Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit

Настраиваемое время интегрирования Да

Время интегрирования (мс) 2,5 / 16,67 / 20 / 100 мс

Основное время преобразования, включая 9/23/27/107 мс

Время интегрирования (мс)

Измерение сопротивления Pt1000, Ni1000, LG-Ni1000, PTC: 4 мс

Подавление напряжения помех для частоты помех f1 в Гц 400 / 60 / 50 / 10 Гц

Время для калибровки смещения (на каждый модуль) Базовое время преобразования самого медленного канала

Выравнивание результатов измерений

Параметрируемое Да

Ступень: без ступени Да

Ступень: слабая Да

Ступень: средняя Да

Ступень: сильная Да

Соединение сигнального датчика

Для измерения напряжения Да

Для измерения напряжения в качестве 2- Да

Проводного измерительного преобразователя

Макс. полное сопротивление нагрузки 2- проводного измерительного преобразователя 820 Ω

Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да

Для измерения сопротивления с двухпроводным соединением Да; только для положительного ТКС

Для измерения сопротивления с трехпроводным Да; все измерительные диапазоны за пределами положительного

Соединением ТКС, внутренняя компенсация сопротивления проводов

Для измерения сопротивления с четырехпроводным соединением Да; все диапазоны измерений без положительного ТКС

Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,02 %

Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,005 %/K; при TC, тип T 0,02 ± % / K

Перекрестные модуляции между входами, макс. -80 дБ

Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,02 % C

Температурный датчик внутренней компенсации ±6 °C

Эксплуатационный предел погрешности во всем диапазоне температуры

Напряжение относительно диапазона входных параметров, (+/-) 0,5 %

Ток относительно диапазона входных параметров, (+/-) 0,5 %

Сопротивление относительно диапазона входных параметров, (+/-) 0,5 %

Термометр сопротивления относительно Ptxxx стандарт: ±1,5 K, Ptxxx климатический: ±0,5 K, Nixxx стандарт:

Диапазона входных параметров, (+/-) ±0,5 K, Nixxx климатический: ±0,3 K

Термоэлемент относительно диапазона входных Тип B: > 600 °C ±4,6 K, тип E: > -200 °C ±1,5 K, тип J: > -210 °C ±1,9

Параметров, (+/-) K, тип K: > -200 °C ±2,4 K, тип N: > -200 °C ±2,9 K, тип R: > 0 °C ±4,7 K, тип S: > 0 °C ±4,6 K, тип T: > -200 °C ±2,4 K

Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)

Напряжение относительно диапазона входных параметров, (+/-) 0,1 %

Ток относительно диапазона входных параметров, (+/-) 0,1 %

Сопротивление относительно диапазона входных параметров, (+/-) 0,1 %

Термометр сопротивления относительно Ptxxx стандарт: ±0,7 K, Ptxxx климатический: ±0,2 K, Nixxx стандарт:

Диапазона входных параметров, (+/-) ±0,3 K, Nixxx климатический: ±0,15 K

Термоэлемент относительно диапазона входных Тип B: > 600 °C ±1,7 K, тип E: > -200 °C ±0,7 K, тип J: > -210 °C ±0,8

Параметров, (+/-) K, тип K: > -200 °C ±1,2 K, тип N: > -200 °C ±1,2 K, тип R: > 0 °C ±1,9 K, тип S: > 0 °C ±1,9 K, тип T: > -200 °C ±0,8 K

Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех

Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 40 дБ

Макс. синфазное напряжение 10 В

Мин. синфазные помехи 60 дБ

Диагностическая функция Да

Аварийные сигналы

Диагностический сигнал Да

Сигнал предельного значения Да; по два значения верхнего и нижнего пределов

Диагностика

Контроль напряжения питания Да

Обрыв провода Да; Только при 1 - 5 В, 4 - 20 мА, термопара, резистор и терморезистор

Переполнение/незаполнение Да

Диагностический светодиодный индикатор

Светодиод RUN Да; зеленые светодиоды

Светодиод ERROR Да; красный светодиод

Контроль напряжения питания (PWR-LED) Да; зеленые светодиоды

Индикатор состояния канала Да; зеленые светодиоды

Для диагностики канала Да; красный светодиод

Для диагностики модуля Да; красный светодиод

Гальваническая развязка каналов

Между каналами Нет

Между каналами, в блоках для 8

Между каналами и шиной на задней стенке Да

Между каналами и напряжением питания блока электроники Да

Между входами (UCM) 20 В пост. тока

Между входами и массой аналогового модуля (UCM) 10 В пост. тока

Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)

Для использования на железной дороге

Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке

Температура окружающей среды при эксплуатации

Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)

Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155)

Вертикальный настенный монтаж, мин. -40 °C; = Tмин

Вертикальный настенный монтаж, макс. 40 °C; = Tмакс

Высота при эксплуатации относительно уровня моря

Высота места установки над уровнем моря, макс. 2 000 м

Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)

Относительная влажность воздуха

При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение

Устойчивость

Смазочно-охлаждающие материалы

Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе

Применение в неподвижно смонтированных промышленных установках

К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу

К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-

К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *

Применение на наземных, рельсовых и специальных транспортных средствах

К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу

К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-

К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *

Применение в промышленных технологических установках

К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)

Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)

Примечание

Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны

Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!

Конформное покрытие

Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности

Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1

Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017

Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить

Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А

Ширина 35 мм

Высота 147 мм

Глубина 129 мм

Масса, прибл. 310 г

Артикул 6AG2531-7KF00-4AB0

Каталог ID A&DSE/SIP ADD

Код группы R151

Товарный код 85389091

Вес Нетто (Кг) 0,420 Кг

Вид продуктов SIPLUS extreme RAIL analog input modules

Производитель Siemens

Ценовая Группа 474

Группа Продукта 4C04

Размер упаковки 41,00 x 191,00 x 164,00

Единицы Измерения 1 шт.

Описание Продукта SIPLUS S7-1500, модуль аналоговых входов AI 8xU/I/RTD/TC TX RAIL, для применения на ж/д, рабочая температура -40 ... +70°C T1 до 85°C в течение 10 минут, с конформным покрытием, на основе 6ES7531-7KF00-0AB0 . модуль аналоговых входов AI 8 X U/I/RTD/TC ST, сигналы: ток/напряжение/термопары/термос опротивления, разрешение 16 бит, точность 0.3 %, 8 каналов в группе из 8, 4 канала для измерения термосопротивления, напряжение общего режима 10 В, диагностика, тревожные сообщения, вкл. вводной элемент, перемычку и клеммы заземления

Страна происхождения Германия

Количество в упаковке 1

Заказной Номер (Артикл) 6AG2531-7KF00-4AB0

Единица Измерения Упаковки MM

Жизненный Цикл Продукта (PLM) PM300: Активный продукт

Плановый срок отгрузки с завода (раб. дни) 102 дня

Лист тех. данных 6AG2531-7KF00-4AB0 Русский·PDF 312 КБ

Модуль ввода-вывода Siemens 6AG2531-7KF00-4AB0

Описание

Похожие товары
