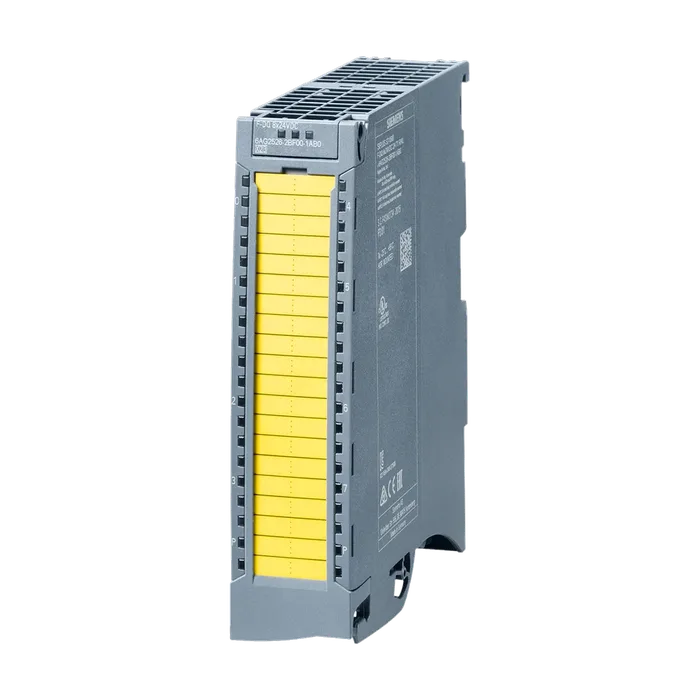

SIPLUS S7-1500, отказобезопасный модуль дискретных выходов F-DQ 8x24VDC/2A RAIL, в исполнении для ж/д, рабочая температура -25... +55°C (T1 70°C в течение 10 мин.), со стойким покрытием, на основе 6ES7526-2BF00-0AB0. Отказобезопасный модуль дискретных выходов, F-DQ 8X24VDC 2 А PPM PROFISAFE, 35 мм шириной, для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
116 516,44 ₽−20%93 767 ₽С НДС
Код товара: 6AG25262BF001AB0
Доступен к заказу
01
Описание
SIPLUS S7-1500, отказобезопасный модуль дискретных выходов F-DQ 8x24VDC/2A RAIL, в исполнении для ж/д, рабочая температура -25... +55°C (T1 70°C в течение 10 мин.), со стойким покрытием, на основе 6ES7526-2BF00-0AB0. Отказобезопасный модуль дискретных выходов, F-DQ 8X24VDC 2 А PPM PROFISAFE, 35 мм шириной, для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Обозначение типа продуктаF-DQ 8x24VDC/2A PPM
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим работы
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока (номинальное)110 mA; без нагрузки
Номинальное значение (пост. ток)24 В
Потребляемая мощность шины на задней стенке0,8 Вт
Нормальная рассеиваемая мощность11 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль6 byte
Автоматическое кодированиеДа
Электронный кодирующий элемент тип FДа
Вид цифровых выходовТранзистор
Вид выходов8
С вытекающим токомДа
С втекающим токомДа
Защита от короткого замыканияДа
Распознавание обрыва проводаДа
Нормальный порог срабатывания8 мА
Защита от перегрузкиДа
Нормальный порог срабатывания2,9 А
Ограничение индуктивного напряжения отключенияВключает PM: -24 В + (-47 В), включает PP: -24 В
Коммутационная способность выходов
При омической нагрузке, макс.2 А
При ламповой нагрузке, макс. Диапазон сопротивления нагрузке10 Вт
Нижний предел12 Ω
Верхний предел2 000 Ω
Выходное напряжение
Для сигнала "1", мин.24 V; L+ (-0,5 В)
Выходной ток
Для сигнала "1", номинальное значение2 А
Для сигнала "0", ток покоя, макс.0,5 A; Переключение PP или P- и M-переключатель отдельно, переключение PM: макс. 1 мА
Частота коммутации
При омической нагрузке, макс.30 Гц
При индуктивной нагрузке, макс.0,1 Гц
При ламповой нагрузке, макс.10 Гц
Суммарный ток выходов
Макс. ток на канал2 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 40 °C, макс.16 А
До 60 ℃, макс.8 А
Вертикальный настенный монтаж
До 40 °C, макс.8 А
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.500 м
Диагностическая функцияДа
Возможность включения заменяющих значенийНет
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаДа
Короткое замыканиеДа
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Контроль напряжения питания (PWR-LED)Да
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; красный светодиод
Гальваническая развязка каналов
Между каналамиНет
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредствомDC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Применяется для функций обеспечения безопасностиДа
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1PLe
Уровень полноты безопасности согласно IEC 61508SIL 3
SIL согласно EN 50126, 50128, 50129SIL 2; более высокий интегральный уровень безопасности возможен, если это проверяется и допускается с учетом местных предписаний
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL3< 6,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 Для использования на железной дороге< 2,00E-09 1/ч
Противопожарная защита согласно EN 45545-2Да; Подтверждение см. в сервисе и поддержке
Высота места установки над уровнем моря, макс.2 000 м
Температура окружающей среды-давление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласноДа; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5Да; Класс 5S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Электронные устройства на рельсовыхДа; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.300 г
Артикул6AG2526-2BF00-1AB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,388 Кг
Вид продуктовSIPLUS extreme RAIL F-digital output modules
ПроизводительSiemens
Ценовая Группа474
Группа Продукта4C04
Размер упаковки9,20 x 6,50 x 3,80
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-1500, Отказобезопасный модуль дискретных выходов F-DQ 8x24VDC/2A RAIL, в исполнении для ж/д, рабочая температура -25 ... +55°C (T1 70°C в течение 10 мин.), со стойким покрытием, на основе 6ES7526-2BF00-0AB0 . Отказобезопасный модуль дискретных выходов, F-DQ 8X24VDC 2A PPM PROFISAFE; 35 мм шириной; для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG2526-2BF00-1AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
