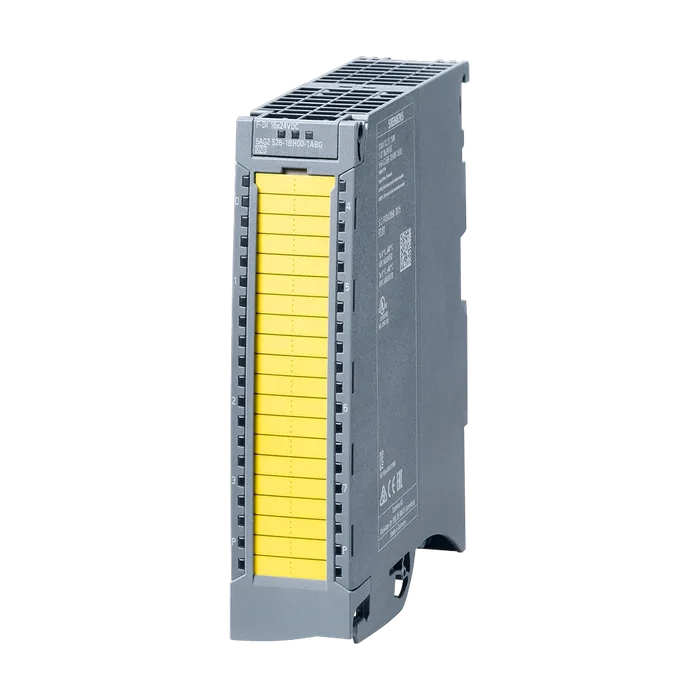

SIPLUS S7-1500, отказобезопасный модуль дискретных входов F-DI 16X24VDC T1 RAIL, в исполнении для ж/д, рабочая температура -25... +55°C (T1 70°C в течение 10 мин.), со стойким покрытием, на основе 6ES7526-1BH00-0AB0. Отказобезопасный модуль дискретных входов, F-DI 16X24VDC PROFISAFE, 35 мм шириной, для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
102 734,92 ₽−17%85 095 ₽С НДС
Код товара: 6AG25261BH001AB0
Доступен к заказу
01
Описание
SIPLUS S7-1500, отказобезопасный модуль дискретных входов F-DI 16X24VDC T1 RAIL, в исполнении для ж/д, рабочая температура -25... +55°C (T1 70°C в течение 10 мин.), со стойким покрытием, на основе 6ES7526-1BH00-0AB0. Отказобезопасный модуль дискретных входов, F-DI 16X24VDC PROFISAFE, 35 мм шириной, для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Обозначение типа продуктаF-DI 16x24VDC
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим работы
Цифровые входыДа
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Потребление тока (номинальное)50 мА
Число выходов4
Защита от короткого замыканияДа; электронная (порог срабатывания от 0,7 до 1,8 A)
Питание датчика 24 В
Защита от короткого замыканияДа
Макс. выходной ток300 mA; макс. 100 мА при вертикальном монтажном положении
Потребляемая мощность шины на задней стенке0,9 Вт
Нормальная рассеиваемая мощность4,6 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль9 byte
Автоматическое кодированиеДа
Электронный кодирующий элемент тип FДа
Число входов16
M/P-считываниеДа; с втекающим током
Входная характеристика по IEC 61131, тип 1Да
Входное напряжение
Номинальное значение (пост. ток)24 В
Для сигнала "0"от -30 до +5 В
Для сигнала "1" Входной токот +15 до +30 В
Для сигнала "1", тип.3,7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
ПараметрируемоеДа
С "0" на "1", мин.0,4 мс
С "0" на "1", макс.20 мс
С "1" на "0", мин.0,4 мс
С "1" на "0", макс.20 мс
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.500 м
Диагностическая функцияДа
Аварийные сигналы
Диагностический сигналДа
Аварийный сигнал процессаНет
Диагностика
Контроль напряжения питанияДа
Обрыв проводаНет
Короткое замыканиеДа
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Светодиод RUNДа; зеленые светодиоды
Светодиод ERRORДа; красный светодиод
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаДа; красный светодиод
Для диагностики модуляДа; красный светодиод
Гальваническая развязка каналов
Между каналами и шиной на задней стенкеДа
Изоляция, испытанная посредствомDC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Применяется для функций обеспечения безопасностиДа
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1PLe
Уровень полноты безопасности согласно IEC 61508SIL 3
SIL согласно EN 50126, 50128, 50129SIL 2; более высокий интегральный уровень безопасности возможен, если это проверяется и допускается с учетом местных предписаний
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL3< 5,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3< 1,00E-09 1/h
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2Да; Подтверждение см. в сервисе и поддержке
Высота места установки над уровнем моря, макс.2 000 м
Температура окружающей среды-давление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласноДа; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5Да; Класс 5S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина35 мм
Высота147 мм
Глубина129 мм
Масса, прибл.280 г
Артикул6AG2526-1BH00-1AB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,350 Кг
Вид продуктовSIPLUS extreme RAIL F-digital input modules
ПроизводительSiemens
Ценовая Группа474
Группа Продукта4C04
Размер упаковки9,20 x 6,50 x 3,80
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-1500, Отказобезопасный модуль дискретных входов F-DI 16X24VDC T1 RAIL, в исполнении для ж/д, рабочая температура -25 ... +55°C (T1 70°C в течение 10 мин.), со стойким покрытием, на основе 6ES7526-1BH00-0AB0 . Отказобезопасный модуль дискретных входов, F-DI 16X24VDC PROFISAFE; 35 мм шириной; для отказобезопасных систем вплоть до PL E (ISO 13849-1)/ SIL3 (IEC 61508)
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG2526-1BH00-1AB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
