Центральный процессор Siemens 6AG2512-1SK01-4AB0
Доступен к заказу

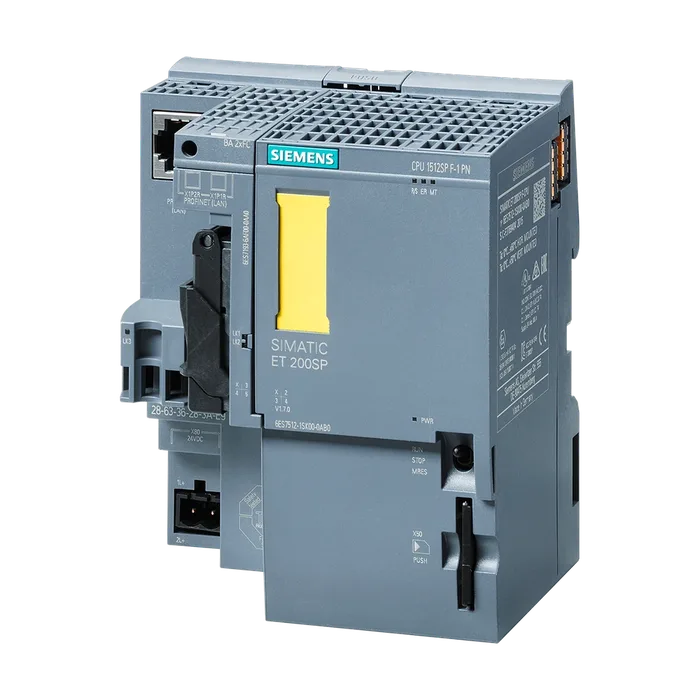

Центральный процессор Siemens 6AG2512-1SK01-4AB0
SIPLUS ET 200SP, центральный процессор CPU 1512SP F-1 PN RAIL для применения на ж/д, для отказобезопасных (F) систем, рабочая температура -40...+70°C TX до 85°C в течение 10 минут, с конформным покрытием, на основе 6ES7512-1SK01-0AB0 . ЦПУ с рабочей памятью 300 кБ для программы и 1 МБ для данных, 1. интерфейс: PROFINET IRT с 3х-портовым коммутатором, 48 нс на
По запросу
Код товара: 6AG25121SK014AB0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, центральный процессор CPU 1512SP F-1 PN RAIL для применения на ж/д, для отказобезопасных (F) систем, рабочая температура -40...+70°C TX до 85°C в течение 10 минут, с конформным покрытием, на основе 6ES7512-1SK01-0AB0 . ЦПУ с рабочей памятью 300 кБ для программы и 1 МБ для данных, 1. интерфейс: PROFINET IRT с 3х-портовым коммутатором, 48 нс на
Обозначение типа продукта ЦП 1512SP F-1 PN
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Замена модуля во время работы (горячая замена) Да; Многоразовая горячая замена
Режим тактовой синхронизации Да; только для PROFINET; с мин. числом OB 6 x цикл 625 мкс
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Посредством набора данных Да
Переключатель режимов работы 1
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 5 мс
Потребление тока (номинальное) 0,6 А
Макс. потребление тока 0,9 А
Макс. ток включения 4,7 A; Номинальное значение
Мощность питания шины на задней стенке 8,75 Вт
Нормальная рассеиваемая мощность 5,6 Вт
Число гнезд для карты памяти SIMATIC 1
Требуется карта памяти SIMATIC Да
Оперативное запоминающее устройство
Встроенное (для программ) 300 kbyte
Встроенное (для данных) 1 Mbyte
Память загрузки
Вставная (карта памяти SIMATIC), макс. 32 Gbyte
Хранение в буфере
Не требует обслуживания Да
Нормальное время операций побитовой обработки 48 нс
Нормальное время операций со словами 58 нс
Нормальное время выполнения операций арифметики с фиксированной точкой 77 нс
Нормальное время выполнения операций с плавающей точкой 307 нс
Число элементов (всего): 4 000; Блоки (OB, FB, FC, DB) и UDTs
Блоки данных (DB)
Диапазон числовых значений 1 до 60 999; разделено на: используемый пользователем диапазон числовых значений: 1 до 59 999 и диапазон числовых значений через SFC 86 созданные DB: 60 000 до 60 999
Макс. размер 1 Mbyte; при БД с абсолютной адресацией макс. размер составляет 64 кбайт
Функциональные блоки (FB)
Диапазон числовых значений 0 до 65 535
Макс. размер 200 kbyte
Функции (FC)
Диапазон числовых значений 0 до 65 535
Макс. размер 200 kbyte
Организационные блоки (OB)
Макс. размер 200 kbyte
Число свободных организационных блоков циклического выполнения 100
Число организационных блоков прерывания по времени 20
Число организационных блоков прерываний с задержкой 20
Число организационных блоков циклических прерываний 20; с минимальным числом OB 3 x цикл 500 мкс
Число организационных блоков аппаратного прерывания 50
Число организационных блоков прерывания DPV1 3
Число организационных блоков прерываний циклов тактовой синхронизации 1
Число организационных блоков прерываний технологических циклов тактовой синхронизации 2
Число пусковых организационных блоков 100
Число организационных блоков обработки асинхронных ошибок 4
Число организационных блоков обработки синхронных ошибок 2
Число организационных блоков обработки диагностических сигналов 1
Глубина вложенности
На класс приоритета 24; при F-блоках возможно до 8
Счетчик S7
Число 2 048
Остаточность
Настраивается Да
Счетчик IEC
Число неограниченное число (ограничение только посредством ОЗУ)
Остаточность
Настраивается Да
Таймеры S7
Число 2 048
Остаточность
Настраивается Да
Таймер IEC
Число Остаточность неограниченное число (ограничение только посредством ОЗУ)
Настраивается Да
Остаточная область данных (включая таймеры, 128 kbyte; остаточная память, предназначенная для хранения
Счетчики, маркеры), макс. маркеров, времени, счетчиков, блоков данных и технологических данных (осей): 88 Кбайт
Маркер
Макс. размер 16 kbyte
Число меток синхронизации 8; 8 битов маркировки такта, собранные в одном байте маркировки такта
Блоки управляющих данных
Настраиваемый остаток Да
Предварительно заданный остаток Нет
Локальные данные
На класс приоритета, макс. 64 kbyte; макс. 16 Кбайт на блок
Число модулей ввода-вывода 2 048; макс. количество модулей / подмодули
Периферийная адресная область
Вводы 32 kbyte; все входы включены в образ процесса
Выводы 32 kbyte; все выходы включены в образ процесса
В том числе на каждую встроенную подсистему ввода-вывода
Вводы (объем) 8 kbyte
Выводы (объем) 8 kbyte
В том числе на CM/CP
Вводы (объем) 8 kbyte
Выводы (объем) 8 kbyte
Частичный образ процесса
Макс. число частичных образов процесса 32
Адресное пространство на модуль
Макс. адресное пространство на модуль 288 byte; соотв. для входных и выходных переменных
Адресное пространство на одну станцию
Макс. адресное пространство на станцию 2 560 byte; для центральных входов и выходов; в зависимости от проекта; 2048 байт для модулей ET 200SP + 512 байт для модулей ET 200AL
Число децентрализованных систем ввода-вывода 32; под децентрализованной системой ввода-вывода, кроме подключения децентрализованных периферийных устройств через коммуникационные модули PROFINET или PROFIBUS, понимают подключение периферийных устройств через ведущие модули AS-i или коммуникационные модули (например, IE/PB-Link)
Число ведущих устройств DP
Число контроллеров ввода-вывода
Встроенный 1
Монтажные стойки
Макс. число модулей на монтажную стойку 80; CPU + 64 модуля + модуль сервера (монтажная ширина макс. 1 м) + 16 модулей ET 200AL; температура окружающей среды > 60 °C; CPU + 32 модуля + модуль сервера + 16 модулей ET 200AL
Число подключаемых модулей ET 200SP, макс. 64; окружающая температура >60°C: 32 модуля
Число подключаемых модулей ET 200AL, макс. 16
Макс. число строк 1
Коммуникационный модуль для двухточечного соединения
Число коммуникационных модулей для число подсоединяемых коммуникационных модулей PtP ограничено
Двухточечного соединения имеющимся числом гнезд
Часы
Тип Аппаратные часы
Время хранения в буфере 6 wk; при температуре окружающей среды 40 °C, норм.
Макс. отклонение в день 10 s; норм.: 2 с
Счетчик рабочего времени
Число 16
Синхронизация времени
Поддерживается Да
На DP, ведущее устройство Да; через модуль CM DP
На DP, подчиненное устройство Да; через модуль CM DP
В AS, ведущее устройство Да
В AS, подчиненное устройство Да
На Ethernet по NTP Да
Число разъемов PROFINET 1
Число интерфейсов PROFIBUS 1; через модуль CM DP
Оптический разъем Нет
Физические параметры интерфейсов
RJ 45 (Ethernet) Да; X1 P3
Число портов 1
BusAdapter (PROFINET) Нет
Протоколы
IP-протокол Да; IPv4
Контроллер PROFINET IO Да
Устройство ввода-вывода PROFINET Да
Связь SIMATIC Да
Открытая связь IE Да; в качестве опции версия с шифрованием
ИИнтернет-сервер Да
Резервирование среды передачи Нет
Контроллер PROFINET IO
Службы
Связь PG/OP Да
Тактовая синхронизация Да
Прямой обмен данными Да; Необходимое условие: IRT и синхронность тактовых импульсов (MRPD - опционально)
PROFIenergy Да; На программу пользователя
Пуск согласно приоритету Да; макс. 32 PROFINET-устройства
Макс. число подключаемых устройств 128; В совокупности может быть подключено не более 512
Ввода-вывода децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET
Из них IO-устройств с IRT, макс. 64
Макс. число подключаемых устройств ввода-вывода для RT 128
Из них на линию, макс. 128
Макс. число одновременно активируемых/деактивируемых устройств ввода-вывода 8; В совокупности через все интерфейсы
Макс. число устройств ввода-вывода на инструмент 8
Время актуализации Минимальное значение времени актуализации зависит от настроенной загрузки связи для PROFINET IO, числа устройств ввода-вывода и предполагаемого количества полезных данных
Время обновления при IRT
Для тактового импульса передачи 250 мкс от 250 мкс до 4 мс; примечание: при IRT с тактовой синхронизацией минимальное время обновления в 500 мкс синхронного по такту OB является основополагающим
Для тактового импульса передачи 500 мкс от 500 мкс до 8 мс
Для тактового импульса передачи 1 мс от 1 мс до 16 мс
Для тактового импульса передачи 2 мс от 2 мс до 32 мс
Для тактового импульса передачи 4 мс от 4 мс до 64 мс
При IRT и параметрировании «непрямых» Время актуализации = настраиваемые «нечетные» тактовые
Тактовых импульсов передачи импульсы передачи (любое кратное 125 мкс: 375 мкс, 625 мкс ... 3 875 мкс)
Время обновления при RT
Для тактового импульса передачи 250 мкс от 250 мкс до 128 мс
Для тактового импульса передачи 500 мкс от 500 мкс до 256 мс
Для тактового импульса передачи 1 мс от 1 мс до 512 мс
Для тактового импульса передачи 2 мс от 2 мс до 512 мс
Для тактового импульса передачи 4 мс от 4 мс до 512 мс
Устройство ввода-вывода PROFINET
Службы
Связь PG/OP Да
Тактовая синхронизация Нет
PROFIenergy Да; На программу пользователя
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4
Активация/ деактивация устройств "I-Device" Да; На программу пользователя
Asset-Management-Record Да; На программу пользователя
Физические параметры интерфейсов
Число портов 1
Протоколы
Ведущее устройство PROFIBUS DP Да
Подчиненное устройство PROFIBUS DP Да
Связь SIMATIC Да
Ведущее устройство PROFIBUS DP
Макс. число соединений 48; Из них для ES и HMI зарезервировано по 4
Макс. число подчиненных устройств DP 125; В совокупности может быть подключено не более 512 децентрализованных периферийных устройств по AS-i, PROFIBUS или PROFINET
Службы
Связь PG/OP Да
Равноудаленность Нет
Тактовая синхронизация Нет
Активация/деактивация подчиненного устройства DP Да
RJ 45 (Ethernet)
100 Мбит/с Да
Автоматическое определение Да
Автоматическая коммутация Да
Сеть Industrial Ethernet, светодиод состояния Да
Макс. скорости передачи данных 12 Mbit/s
PROFIsafe Да
Число соединений
Макс. число соединений 128; по встроенным интерфейсам ЦП и подключенным коммуникационным процессорам/модулям
Число соединений, резервируемых для ES/HMI/иИнтернета 10
Число соединений по встроенным интерфейсам 88
Число соединений на CP/CM 32
Число соединений S7-маршрутизации 16
Режим дублирования
H-Sync-Forwarding Нет
Резервирование среды передачи
Резервирование среды передачи Нет
Межкомпонентное соединение MRP, поддерживается Нет
Связь SIMATIC
Связь PG/OP Да; предварительно настроено шифрование с помощью TLS V1.3
S7-маршрутизация Да
Маршрутизация наборов данных Да
S7-связь, в качестве сервера Да
S7-связь, в качестве клиента Да
Макс. количество полезных данных на запрос см. онлайн-справку (S7 communication (связь S7), User data size (размер данных пользователя))
Открытая связь IE
Макс. размер данных 64 kbyte
Несколько пассивных соединений на порт, поддерживается Да
ISO-on-TCP (RFC1006) Да
Макс. размер данных 64 kbyte
Макс. размер данных 2 kbyte; 1 472 байт при UDP Broadcast
UDP-Multicast Да; Макс. 5 цепей Multicast
Кодирование Да; опция
ИИнтернет-сервер
Требуется лицензия Runtime Да
OPC UA Client Да
Аутентификация приложения Да
Политика безопасности Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Аутентификация пользователя «аноним» или с помощью имени пользователя и пароля
Макс. число соединений 4
Число узлов клиентских интерфейсов, рекомендованное, макс. 1 000
Количество элементов для единичного вызова OPC_UA_NodeGetHandleList/OPC_UA_ReadList/OPC_UA_WriteList, макс. 300
Количество элементов для единичного вызова OPC_UA_NameSpaceGetIndexList, макс. 20
Количество элементов для единичного вызова OPC_UA_MethodGetHandleList, макс. 100
Число одновременных вызовов клиентских инструкций для управления совещаниями, за одно соединение, макс. 1
Число одновременных вызовов клиентских инструкций для доступа к данным, за одно соединение, макс. 5
Количество регистрируемых узлов, макс. 5 000
Количество регистрируемых методов вызова OPC_UA_MethodCall, макс. 100
Количество входов/выходов при вызове OPC_UA_MethodCall, макс. 20
OPC UA Server Да; Data Access (Read, Write, Subscribe), Method Call, Custom Address Space
Аутентификация приложения Да
Политика безопасности Доступные правила разграничения доступа: None, Basic128Rsa15, Basic256Rsa15, Basic256Sha256
Аутентификация пользователя «аноним» или с помощью имени пользователя и пароля
Количество сеансов, макс. 32
Количество доступных переменных, макс. 50 000
Количество регистрируемых узлов, макс. 10 000
Количество подписок на сеанс, макс. 20
Мин. интервал сканирования 100 мс
Мин. интервал отправки 500 мс
Количество методов сервера, макс. 20
Количество входов/выходов на метод сервера, макс. 20
Число контролируемых элементов (monitored items), рекомендованное, макс. 1 000; При интервале считывания 1 с и интервале передачи 1 с
Количество серверных интерфейсов, макс. на каждый сервер: 10 типа "серверный интерфейс" / "спецификация партнера" и 20 типа "ссылка на пространство имен"
Количество узлов пользовательских интерфейсов сервера, макс. 1 000
Другие протоколы
Макс. число запрашиваемых станций для функций 32
Программные сообщения Да
Количество конфигурируемых программных 5 000; Программные сообщения генерируются в модуле
Сообщений, макс. Program_Alarm, ProDiag или GRAPH
Количество загружаемых программных сообщений в режиме RUN, макс. 2 500
Количество одновременно активных сообщений, макс.
Количество программных сообщений 600
Количество сообщений для диагностики системы 100
Количество сообщений для технологических объектов Motion 80
Общий ввод в эксплуатацию (Team Engineering) Да; возможен параллельный онлайн-доступ для до 5 систем инжиниринга
Блок состояния Да; до 8 одновременно (в сумме через все клиенты ES)
Одиночный шаг Нет
Число контрольных точек 8
Состояние/управление
Переменные состояние/управления Да; без функции отказобезопасности
Переменные входы/выходы, маркеры, блоки данных, периферийные входы/выходы, таймеры, счетчики
Макс. число переменных
Из них переменных состояния, макс. 200; на запрос
Из них переменных управления, макс. 200; на запрос
Принудительное исполнение
Принудительное исполнение Да; без функции отказобезопасности
Принудительное исполнение, переменные Периферийные входы/выходы
Макс. число переменных 200
Диагностический буфер
Есть Да
Макс. число элементов 1 000
Из них устойчивых к отказу сети 500
Слежения
Количество слежений с возможностью проектирования 4; на одно слежение возможны данные в объеме 512 кбайт
Диагностический светодиодный индикатор
Светодиод RUN/STOP Да
Светодиод ERROR Да
Светодиод MAINT Да
Контроль напряжения питания (PWR-LED) Да
Индикатор соединения LINK TX/RX Да
Управление перемещениями Да; Примечание. Количество технологических объектов влияет на время цикла программы ПЛК; помощь в выборе посредством инструмента TIA Selection Tool
Количество располагаемых ресурсов Motion Control для технологических объектов 800
Необходимые ресурсы Motion Control
На ось числа оборотов 40
На ось позиционирования 80
На ведомую ось 160
На внешний датчик 80
На кулачок 20
На кривую кулачка 160
На измерительный щуп 40
Ось позиционирования
Количество позиционирующих осей при цикле управления перемещения 4 мс (типовое значение) 5
Количество позиционирующих осей при цикле управления перемещения 8 мс (типовое значение) 10
Регулятор
PID_Compact Да; универсальный ПИД-регулятор со встроенными функциями оптимизации
PID_3Step Да; ПИД-регулятор со встроенными функциями оптимизации для клапанов
PID-Temp Да; ПИД-регулятор со встроенными функциями оптимизации для температуры
Счет и измерение
Высокоскоростной датчик Да
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLe
Уровень полноты безопасности согласно IEC 61508 SIL 3
SIL согласно EN 50126, 50128, 50129 SIL 2; более высокий интегральный уровень безопасности возможен, если это проверяется и допускается с учетом местных предписаний
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL3 < 2,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 < 1,00E-09
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155)
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Нет
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Проектирование / программирование / заголовок
Язык программирования
Защита ноу-хау
Защита программ пользователя/защита паролем Да
Защита от копирования Да
Защита блоков Да
Защита доступа
Степень защиты: защита от записи Да
Степень защиты: защита от записи/чтения Да
Степень защиты: полная защита Да
Программирование / контроль времени цикла / заголовок
Нижний предел настраиваемое минимальное время цикла
Верхний предел задаваемое максимальное время цикла
Ширина 100 мм
Высота 117 мм
Глубина 75 мм
Масса, прибл. 470 г
Артикул 6AG2512-1SK01-4AB0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85371091
Вес Нетто (Кг) 0,415 Кг
Вид продуктов SIPLUS ET 200SP CPU 1512SP F-1 PN RAIL
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4C03
Размер упаковки 10,00 x 12,20 x 6,30
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, центральный процессор CPU 1512SP F-1 PN RAIL для применения на ж/д, для отказобезопасных (F) систем, рабочая температура -40...+70°C TX до 85°C в течение 10 минут, с конформным покрытием, на основе 6ES7512-1SK01-0AB0 . ЦПУ с рабочей памятью 300 кБ для программы и 1 МБ для данных, 1. интерфейс: PROFINET IRT с 3х-портовым коммутатором, 48 нс на битовую операцию, необходима карта памяти SIMATIC MC, для портов 1 и 2 необходим сетевой адаптер BA
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2512-1SK01-4AB0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM410: Поддержка продукта завершена
Плановый срок отгрузки с завода (раб. дни) 127 дней
Похожие товары
Доступен к заказу
6AG1212-1AE40-4XB0
28 398,27 ₽−18% 23 200 ₽
Доступен к заказу
6AG1212-1BE40-2XB0
35 845,86 ₽−21% 28 465 ₽
В пути
6AG1212-1BE40-4XB0
28 398,27 ₽−18% 23 145 ₽
