Модуль ввода-вывода Siemens 6AG2333-0SB00-4AY0
Доступен к заказу

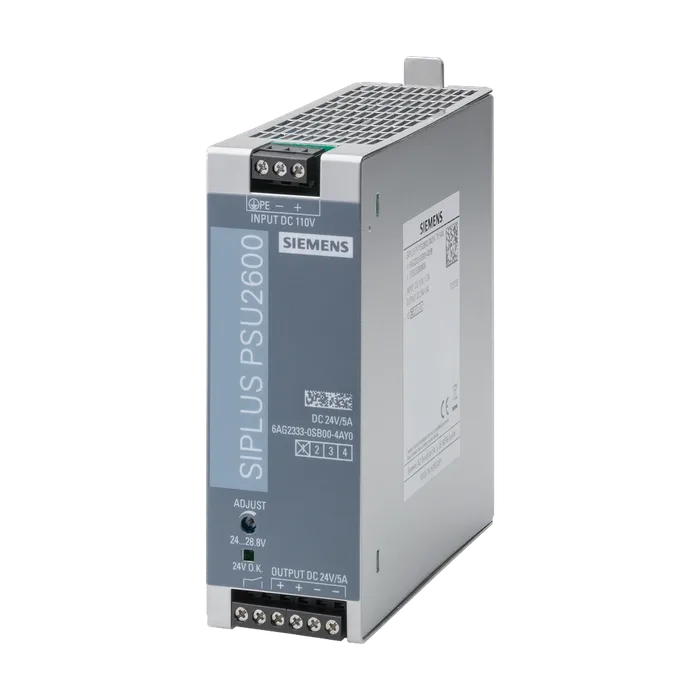

Модуль ввода-вывода Siemens 6AG2333-0SB00-4AY0
SIPLUS PS PSU2600 24V5A TX RAIL SIPLUS PSU2600 24 V/5 A TX Rail, для применения на ж/д, рабочая температура -40 .. . +70°C, с конформным покрытием . Cтабилизированный блок питания. Вход: =110 В Выход: =24 В/5 A
31 460,83 ₽ −19% 25 436 ₽ С НДС
Код товара: 6AG23330SB004AY0
Доступен к заказу
01
Описание
SIPLUS PS PSU2600 24V5A TX RAIL SIPLUS PSU2600 24 V/5 A TX Rail, для применения на ж/д, рабочая температура -40 .. . +70°C, с конформным покрытием . Cтабилизированный блок питания. Вход: =110 В Выход: =24 В/5 A
Вид сети "Интернет" на базе электросети Стабилизированное напряжение
Напряжение питания
При постоянном токе 110 В
Входное напряжение
При постоянном токе 77 ... 154 В
Исполнение входа широкодиапазонный вход Да
Условия эксплуатации буферизации отключения сети при Ue = 110В
Время автономной работы при ном. значении выходного тока при отказе сети мин. 20 мс
Условия эксплуатации буферизации отключения сети при Ue = 110В
Входной ток
При ном. значении входного напряжения 110 В 1,2 А
Ограничение тока тока включения при 25 °C макс. 25 А
Исполнение устройства защиты внутри
В сетевом проводе не требуются. Защита предохранителями от батарей 6 А С возможна
Форма характеристики напряжения на выходе регулируемое постоянное напряжение без потенциала
Выходное напряжение при постоянном токе ном. значение 24 В
Выходное напряжение
На выходе 1 при постоянном токе ном. значение 24 В
Суммарный относительный допуск напряжения относительная точность регулирования выходного 3 %
Напряжения
При медленных отклонениях входного напряжения 0,1 %
При медленных отклонениях омической нагрузки 0,2 %
Остаточная пульсация
Макс. 50 мВ
Пик напряжения
Макс. 200 мВ
Регулируемое выходное напряжение 24 ... 28,8 В
Функция изделия выходное напряжение регулируется Да
Способ регулирования выходного напряжения помощью потенциометра; макс. 120 Вт с
Исполнение индикатора для штатного режима работы Светодиод зеленый для 24 В O.K.
Вид сигнала на выходе Контакт реле (замыкающий контакт, нагрузочная способность контакта 60 В постоянного тока/0,3 A) для 24 В O.K.
Характеристика выходного напряжения при включении без отклонения напряжения Ua (плавное включение)
Время задержки срабатывания макс. 1,5 s
Время нарастания напряжения выходного напряжения
Макс. 500 мс
Выходной ток
Ном. значение 5 А
Расчетный диапазон 0 ... 5 A; 5 A до +60 °C; 4 A до +70 °C
Отдаваемая активная мощность типичный 120 Вт
Постоянный ток перегрузки
При коротком замыкании в режиме разгона типичный 6 А
Характеристика изделия
Параллельное соединение оборудования Нет
Мощность потерь [Вт]
При ном. значении выходного напряжения при ном. значении выходного тока типичный 17,5 Вт
На холостом ходу макс. 1 Вт
Относительная точность регулирования выходного напряжения при быстрых колебаниях входного напряжения на +/- 15 % типичный 0,1 %
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 50/100/50 % типичный 1 %
Время регулирования
При скачке нагрузки с 50 % до 100 % типичный 0,2 мс
При скачке нагрузки с 100 % до 50 % типичный 0,2 мс
Относительная точность регулирования выходного напряжения при скачке омической нагрузки 10/90/10 % типичный 2 %
Время регулирования
При скачке нагрузки с 10 % до 90 % типичный 0,2 мс
При скачке нагрузки с 90 % до 10 % типичный 0,2 мс
Макс. 10 мс
Исполнение защиты от перенапряжений < 32 B
Порог срабатывания при ограничении тока типичный 6 А
Характеристика выхода устойчивый к коротким замыканиям Да
Исполнение защиты от коротких замыканий установившийся ток короткого замыкания Отключение и периодические попытки запуска
Действующее значение
Типичный 6 А
Гальваническая развязка между входом и выходом Да
Гальваническая развязка выходное напряжение SELV Ua по EN 60950-1
Класс защиты оборудования класс I
Ток утечки
Макс. 3,5 мА
Типичный 1,1 мА
Степень защиты IP IP20
Сертификат соответствия
Маркировка CE Да
Сертификат соответствия
Применение на железнодорожном транспорте согласно EN 50121-3-2 Да; ЭМС для железнодорожного транспорта
Применение на железнодорожном транспорте Да; Железнодорожный транспорт - категория перенапряжения OV2;
Согласно EN 50124-1 степень загрязнения PD2
Применение на железнодорожном транспорте согласно EN 50125-1 Да; Железнодорожный транспорт - см. условия окружающей среды
Применение на железнодорожном транспорте Да; Железнодорожный транспорт - температурный класс
Согласно EN 50155 OT4/ST1/ST2 макс. 4А, горизонтальный монтаж, класс прерываний S3, класс переключений C1
Применение на железнодорожном транспорте Да; Железнодорожный транспорт - вибрация и удары категория 1,
Согласно EN 61373 класс А/В
Противопожарная защита согласно EN 45545-2 Да; Железнодорожный транспорт - информация по запросу
Стандарт
Для излучения помех EN 50121-3-2
Для помехоустойчивости EN 50121-3-2
Окружающая температура
При горизонтальном монтажном положении при эксплуатации -40 ... +70 °C; +85°C для 10 мин. (OT4/ST1/ST2 по EN 50155 при макс. 4A)
При хранении и транспортировке -40 ... +85 °C
Высота над уровнем моря при высоте над уровнем моря макс. 5 000 м
Окруж. условия относительно окружающей При эксплуатации на высоте над уровнем моря 2000 - 5000 м:
Температуры - атмосферного давления - высоты над Снижение номинальных значений выходной мощности -7,5 %/1000
Уровнем моря или понижение температуры окружающей среды на 5 K/1000 м м
Исполнение покрытия для электронных устройств, применяемых на железнодорожном транспорте согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Исполнение разъема питания винтовой зажим
На входе вход, выход и земля: по 1 винтовому зажиму для 0,2 ... 2,5 мм² одно-/тонкопроволочный
На выходе +, -: по 2 винтовых зажима для 0,2 ... 2,5 мм²
Для вспомогательных контактов 13, 14 (сигнал оповещения): по 1 винтовому зажиму для 0,05 ... 2,5 мм²
Ширина корпуса 42 мм
Высота корпуса 125 мм
Глубина корпуса 125 мм
Необходимое расстояние
Вверху 50 мм
Внизу 50 мм
Слева 0 мм
Справа 0 мм
Масса нетто 0,6 кг
Характеристика изделия корпуса секционируемый корпус Да
Вид креплений защёлкивается на профильной шине EN 60715 35x7,5/15
Прочие указания Технические характеристики соответствуют при номинальных значениях входного напряжения и окружающей температуры +25 °C (при отсутствии иных указаний)
Артикул 6AG2333-0SB00-4AY0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85044095
Вес Нетто (Кг) 0,500 Кг
Вид продуктов 1-phase, 24 V DC
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4626
Размер упаковки 13,50 x 13,50 x 6,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS PSU2600 24 V/5 A TX Rail, для применения на ж/д, рабочая температура -40 .. . +70°C, с конформным покрытием . Cтабилизированный блок питания. Вход: =110 В Выход: =24 В/5 A
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2333-0SB00-4AY0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 47 дней
