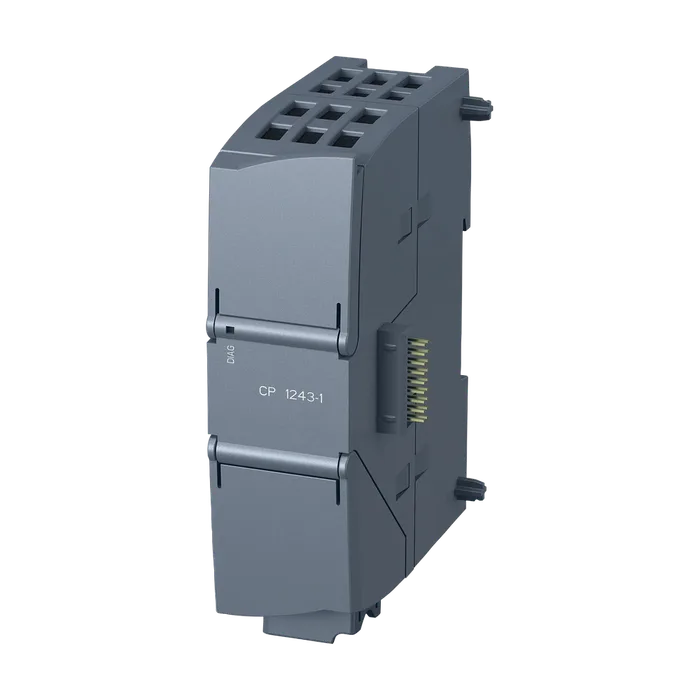

Коммуникационный модуль Siemens 6AG2243-1BX30-1XE0
Доступен к заказу
Коммуникационный модуль Siemens 6AG2243-1BX30-1XE0
SIPLUS S7-1200, коммуникационный процессор CP 1243-1 RAIL, в исполнении для ж/д, рабочая температура -25... +70°C (T1 70°C в течение 10 мин.), со стойким покрытием, на основе 6GK7243-1BX30-0XE0
87 352,53 ₽ −20% 69 764 ₽ С НДС
Код товара: 6AG22431BX301XE0
Доступен к заказу
01
Описание
SIPLUS S7-1200, коммуникационный процессор CP 1243-1 RAIL, в исполнении для ж/д, рабочая температура -25... +70°C (T1 70°C в течение 10 мин.), со стойким покрытием, на основе 6GK7243-1BX30-0XE0
Наименование типа изделия SIPLUS S7-1200 CP 1243-1 ж/д SIPLUS S7-1200 CP 1243-1 rail based on 6GK7243-1BX30-0XE0 with conformal coating, -25…+70 °C, OT1 with ST1/2 (+70 °C für 10 minutes), communications processor CP 1243-1 for connection of SIMATIC S7-1200 as additional Ethernet interface and for connection to control centers via telecontrol protocols (DNP3, IEC 60870, TeleControl Basic), security (firewall, VPN)
Скорость передачи
На интерфейсе 1 10 ... 100 Mbit/s
Число интерфейсов / согласно стандарту Industrial Ethernet 1
Число электрических соединений
На интерфейсе 1 / согласно стандарту Industrial Ethernet 1
Для источника питания 0
Исполнение разъема питания
На интерфейсе 1 / согласно стандарту Industrial Ethernet Порт RJ45
Тип напряжения / напряжения питания пост. ток
Напряжение питания / 1 / от объединяющей шины 5 В
Потребляемый ток
От объединяющей шины / при постоянном токе / при 5 В / типичный 0,25 А
Мощность потерь [Вт] 1,25 Вт
Окружающая температура
При вертикальном монтаже / при эксплуатации -25 ... +60 °C
При горизонтальном монтаже / при эксплуатации -25 ... +70 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Примечание +70 °C на 10 минут (OT1, ST1/ST2 согласно EN 50155)
Высота над уровнем моря / при высоте над уровнем моря / макс. 2000 м
Окруж. условия / относительно окружающей температуры - атмосферного давления - высоты над уровнем моря Tмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)
Относительная атмосферная влажность
С конденсацией / согласно МЭК 60068-2-38 / 100 %; Допустимая относительная влажность, включая
Макс. конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
Химическая стойкость / против обычных смазочно- охлаждающих жидкостей Да; вкл. капли дизельного топлива и масла в воздухе
Стойкость к биологически активным веществам
Совместимость согласно EN 60721-3-3 1/4 Да; Класс 3B2, споры плесени, грибов, губок (за исключением 06.02.2023 © Copyright Siemens фауны); класс 3B3 по запросу
Совместимость согласно DIN EN 60721-3-5 Да; Класс 5B2, споры плесени, грибов, губок (за исключением фауны); класс 5B3 по запросу
Стойкость к химически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно DIN EN 60721-3-5 Да; Класс 5C3 (RH < 75 %), включая солевой туман, согласно EN 60068-2-52 (Уровень серьезности 3). Входящие в объем поставки заглушки во время эксплуатации должны закрывать неиспользуемые разъемы!
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно DIN EN 60721-3-5 Да; Класс 5S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Покрытие / для укомплектованных печатных плат / согласно EN 61086 Да; Класс 2 для высокого уровня доступности
Исполнение покрытия / защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Исполнение покрытия / для электронных устройств, применяемых на железнодорожном транспорте согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Способ проверки / покрытия / согласно MIL-I-46058C Да; За время эксплуатации цвет покрытия может измениться
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Покрытие Conformal Coating, класс A
Степень защиты IP IP20
Формат модуля Компактный узел S7-1200 одинарной ширины
Ширина 30 мм
Высота 110 мм
Глубина 75 мм
Масса нетто 0,122 кг
Вид креплений
35 мм, монтаж на DIN-рейку Да
Настенный монтаж Да
Число модулей
На каждый CPU / макс. 3
Число возможных соединений / для открытой связи
С помощью модулей Т / макс. Как ЦП
Число возможных соединений / для связи S7
Макс. Как ЦП
Число возможных соединений
Как клиент электронной почты / макс. 1
Пригодность к использованию
Узловая станция Нет
Подстанция Да
Центр управления TIM Нет
Соединение с пультом управления Для применения с Telecontrol Server Basic, WinCC и PCS7
С помощью постоянного соединения Поддерживается
Примечание Подключение к системе SCADA через Telecontrol Server Basic и по стандарту протоколов удаленного управления
Протокол / поддерживается
Функция изделия / буферизация данных при потере связи Да; 64 000 событий
Число точек данных на каждую станцию / макс. число абонентов / при перекрестной связи / с ПО 200
Telecontrol Server Basic
В направлении передачи / макс. 3
В направлении приема / макс. 15
Функция диагностики / онлайн-диагностика с помощью SIMATIC STEP 7 Да
Функция изделия
Скачивание программы с помощью SIMATIC STEP 7 Да
Дистанционное обновление МПО функции изделия / управление, конфигурирование, проектирование Да
Конфигурационное программное обеспечение
Требуется STEP 7 Basic/Professional
Функция изделия / веб-диагностика Да
Исполнение брандмауэра Инспекция пакетов с хранением состояния
Функция изделия / при соединении VPN IPSec, SINEMA RC
Вид алгоритмов шифрования / при соединении VPN AES-256, AES-192, AES-128, 3DES-168
Вид технологии контроля подлинности / при соединении VPN Preshared Key (PSK), сертификаты X.509v3
Вид алгоритмов хеширования / при соединении VPN MD5, SHA-1, SHA-2
Число возможных соединений / при соединении VPN 8
Функция изделия
Защита паролем для веб-приложений Нет
Защита паролем для доступа к Teleservice Нет
Зашифрованная передача данных Да
Список управления доступом (ACL) - на основе IP Нет
Список управления доступом (ACL) - на основе для ПЛК/маршрутизации IP Нет
Отключение ненужных сервисов Да
Блокировка связи с помощью физических портов Нет
Журнал неправомерного доступа Нет
Протокол / поддерживается
NTP (безопасный) Да
Синхронизация времени
От сервера NTP Да
От пульта управления Да
Сертификат соответствия
Противопожарная защита согласно EN 45545-2 Да; Железнодорожные транспортные средства - для доказательства см Сервис и поддержка
Сертификат соответствия / применение на железнодорожном транспорте согласно EN 50121-3-2 Да; ЭМС для железнодорожного транспорта
Сертификат соответствия / применение на железнодорожном транспорте согласно EN 50121-4 Да; ЭМС для сигнального и телекоммуникационного оборудования
Сертификат соответствия / применение на Да; Применение в железнодорожном транспорте — категория
Железнодорожном транспорте согласно EN 50124-1 перенапряжения OV2, степень загрязнения PD2, номинальное импульсное напряжение UNi = 0,5 кВ, UNm = 24 В пост. тока
Сертификат соответствия / применение на Да; Железнодорожный транспорт — см. условия окружающей
Железнодорожном транспорте согласно EN 50125-1 среды
Сертификат соответствия / применение на Да; Стационарные электроустановки — см. Условия окружающей
Железнодорожном транспорте согласно EN 50125-2 среды
Сертификат соответствия / применение на Да; Сигнальное и телекоммуникационное оборудование —
Железнодорожном транспорте согласно EN 50125-3 см. Условия окружающей среды, вибрации и толчки: Место эксплуатации за пределами рельсовых путей (расстояние 1–3 м от рельсовых путей)
Сертификат соответствия / применение на Да; Железнодорожный транспорт — температурный класс OT1,
Железнодорожном транспорте согласно EN 50155 ST1/ST2, горизонтальное монтажное положение
Сертификат соответствия / применение на Да; Железнодорожный транспорт — вибрации и толчки:
Железнодорожном транспорте согласно EN 61373 Категория 1, класс A/B
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/snst
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6AG2243-1BX30-1XE0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85176200
Вес Нетто (Кг) 0,179 Кг
Вид продуктов SIPLUS S7-1200 CP 1243-1 RAIL
Производитель Siemens
Ценовая Группа 472
Группа Продукта 4C02
Размер упаковки 110,00 x 30,00 x 75,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1200, коммуникационный процессор CP 1243-1 RAIL, в исполнении для ж/д, рабочая температура -25 .. . +70°C (T1 70°C в течение 10 мин.), со стойким покрытием, на основе 6GK7243-1BX30-0XE0
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2243-1BX30-1XE0
Единица Измерения Упаковки MM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 87 дней
