Коммуникационный модуль Siemens 6AG2242-5DX30-1XE0
Доступен к заказу

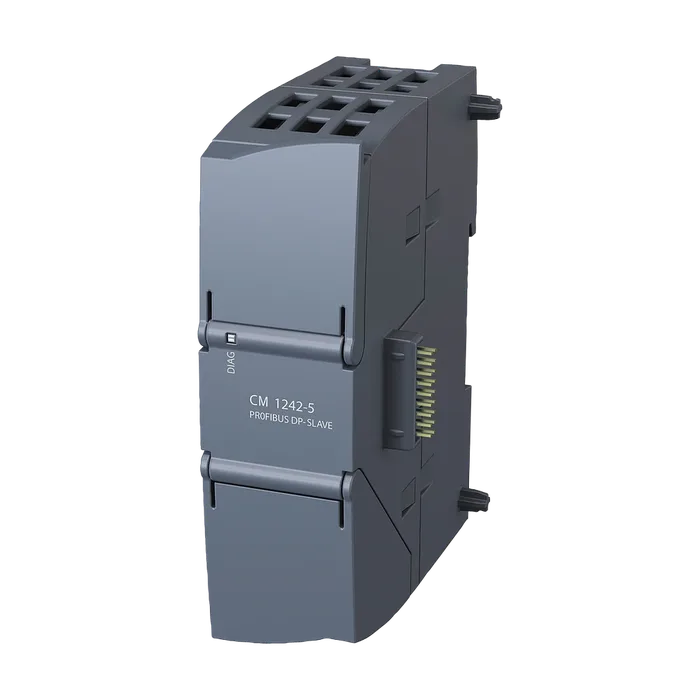

Коммуникационный модуль Siemens 6AG2242-5DX30-1XE0
SIPLUS S7-1200, коммуникационный модуль CM 1242-5 RAIL для применения на ж/д (EN50155), рабочая температура -25... +70°C, со стойким покрытием, на основе 6GK7242-5DX30-0XE0. Коммуникационный модуль CM 1242-5, для подключения S7-1200 к сети PROFIBUS в качестве устройства DP-Slave
55 752,49 ₽ −18% 45 589 ₽ С НДС
Код товара: 6AG22425DX301XE0
Доступен к заказу
01
Описание
SIPLUS S7-1200, коммуникационный модуль CM 1242-5 RAIL для применения на ж/д (EN50155), рабочая температура -25... +70°C, со стойким покрытием, на основе 6GK7242-5DX30-0XE0. Коммуникационный модуль CM 1242-5, для подключения S7-1200 к сети PROFIBUS в качестве устройства DP-Slave
Наименование типа изделия SIPLUS S7-1200 CM 1242-5 RAIL SIPLUS S7-1200 CM 1242-5 T1 rail based on 6GK7242-5DX30-0XE0 with conformal coating, -25…+55 °C, OT1 with ST1/2 (+70 °C für 10 minutes), communications module CM 1242-5, for connecting S7-1200 to PROFIBUS as DP slave module
Скорость передачи
На интерфейсе 1 / согласно PROFIBUS 9,6 kbit/s ... 12 Mbit/s
Число интерфейсов / согласно стандарту Industrial Ethernet 0
Число электрических соединений
На интерфейсе 1 / согласно PROFIBUS 1
Для источника питания 0
Исполнение разъема питания
На интерфейсе 1 / согласно PROFIBUS 9-контактное гнездо Sub-D (RS 485)
Тип напряжения / напряжения питания пост. ток
Напряжение питания / 1 / от объединяющей шины 5 В
Потребляемый ток
От объединяющей шины / при постоянном токе / при 5 В / типичный 0,15 А
Мощность потерь [Вт] 0,75 Вт
Окружающая температура
При эксплуатации -25 ... +55 °C
При хранении -40 ... +70 °C
При транспортировке -40 ... +70 °C
Примечание +70 °C на 10 минут (OT1, ST1/ST2 согласно EN 50155)
Высота над уровнем моря / при высоте над уровнем моря / макс. 2000 м
Окруж. условия / относительно окружающей температуры - атмосферного давления - высоты над уровнем моря Tмин.–Tмакс. при 1140–795 гПа (-1000–+2000 м)
Относительная атмосферная влажность
С конденсацией / согласно МЭК 60068-2-38 / 100 %; Допустимая относительная влажность, включая
Макс. конденсацию/замораживание (при наличии конденсата ввод в эксплуатацию не выполняется), горизонтальное монтажное положение
Химическая стойкость / против обычных смазочно- охлаждающих жидкостей Да; вкл. капли дизельного топлива и масла в воздухе
Стойкость к биологически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3B2, споры плесени, грибов, губок (за исключением фауны); класс 3B3 по запросу
Совместимость согласно DIN EN 60721-3-5 Да; Класс 5B2, споры плесени, грибов, губок (за исключением фауны); класс 5B3 по запросу
Стойкость к химически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3C4 (RH < 75 %), включая соляной туман согласно EN 60068-2-52 (степень жесткости 3); Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно DIN EN 60721-3-5 Да; Класс 5C3 (RH < 75 %), включая солевой туман, согласно EN 60068-2-52 (Уровень серьезности 3). Входящие в объем поставки заглушки во время эксплуатации должны закрывать неиспользуемые разъемы!
Стойкость к механически активным веществам
Совместимость согласно EN 60721-3-3 Да; Класс 3S4, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Совместимость согласно DIN EN 60721-3-5 Да; Класс 5S3, включая песок, пыль; Крышки штекеров из комплекта поставки во время эксплуатации должны оставаться на неиспользуемых разъемах!
Покрытие / для укомплектованных печатных плат / согласно EN 61086 Да; Класс 2 для высокого уровня доступности
Исполнение покрытия / защита от загрязнений согласно EN 60664-3 Да; Защита типа 1
Исполнение покрытия / для электронных устройств, применяемых на железнодорожном транспорте согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Способ проверки / покрытия / согласно MIL-I-46058C Да; За время эксплуатации цвет покрытия может измениться
Соответствие изделия / покрытия / Изоляционные компаунды для защиты печатных плат. Параметры и методы испытаний согласно IPC-CC-830A Да; Покрытие Conformal Coating, класс A
Степень защиты IP IP20
Формат модуля Компактный узел S7-1200 одинарной ширины
Ширина 30 мм
Высота 100 мм
Глубина 75 мм
Масса нетто 0,115 кг
Вид креплений
35 мм, монтаж на DIN-рейку Да
Монтаж на профильной шине для S7-300 Нет
Настенный монтаж Да
Число модулей
На каждый CPU / макс. 3
Сервис / как ведомое устройство DP
Объем данных
Адресной области входов / как ведомое устройство DP / всего 240 byte
Протокол / поддерживается
Конфигурационное программное обеспечение
Требуется #NO_DATA
Сертификат соответствия
Противопожарная защита согласно EN 45545-2 Да; Железнодорожные транспортные средства - для доказательства см Сервис и поддержка
Сертификат соответствия / применение на железнодорожном транспорте согласно EN 50121-3-2 Да; ЭМС для железнодорожного транспорта
Сертификат соответствия / применение на железнодорожном транспорте согласно EN 50121-4 Да; ЭМС для сигнального и телекоммуникационного оборудования
Сертификат соответствия / применение на Да; Применение в железнодорожном транспорте — категория
Железнодорожном транспорте согласно EN 50124-1 перенапряжения OV2, степень загрязнения PD2, номинальное импульсное напряжение UNi = 0,5 кВ, UNm = 24 В пост. тока
Сертификат соответствия / применение на Да; Железнодорожный транспорт — см. условия окружающей
Железнодорожном транспорте согласно EN 50125-1 среды
Сертификат соответствия / применение на Да; Стационарные электроустановки — см. Условия окружающей
Железнодорожном транспорте согласно EN 50125-2 среды
Сертификат соответствия / применение на Да; Сигнальное и телекоммуникационное оборудование —
Железнодорожном транспорте согласно EN 50125-3 см. Условия окружающей среды, вибрации и толчки: Место эксплуатации за пределами рельсовых путей (расстояние 1–3 м от рельсовых путей)
Сертификат соответствия / применение на Да; Железнодорожный транспорт — температурный класс OT1,
Железнодорожном транспорте согласно EN 50155 ST1/ST2, горизонтальное монтажное положение
Сертификат соответствия / применение на Да; Железнодорожный транспорт — вибрации и толчки:
Железнодорожном транспорте согласно EN 61373 Категория 1, класс A/B
ИИнтернет-ссылка
На веб-страницу: ассистент выбора TIA Selection Tool http://www.siemens.com/snst
На веб-сайт: промышленная связь http://www.siemens.com/simatic-net
На веб-сайт: Information and Download Center http://www.siemens.com/industry/infocenter
На веб-сайт: база данных изображений http://automation.siemens.com/bilddb
На веб-сайт: менеджер скачивания CAx http://www.siemens.com/cax
На веб-сайт: Industry Online Support https://support.industry.siemens.com
Информация о безопасности Компания Siemens предлагает продукцию и решения с функциями промышленной безопасности Industrial Security, обеспечивающими надежную и безопасную работу установок, систем, оборудования, устройств и/или сетей. Они представляют собой важные компоненты в единой концепции промышленной безопасности. Поэтому продукция и решения Siemens постоянно совершенствуются. Компания Siemens рекомендует регулярно узнавать об обновлениях продукции. Для обеспечения надежной и безопасной работы продукции и решений Siemens рекомендуется принимать соответствующие меры защиты (например, концепция сегментной защиты) и интегрировать каждый компонент в единую концепцию промышленной безопасности, соответствующую последнему уровню развития техники. При этом следует обращать внимание на используемое оборудование других производителей. Дополнительную информацию о промышленной безопасности можно получить по ссылке http://www.siemens.com/industrialsecurity. Чтобы постоянно получать информацию об обновлениях нашей продукции, подпишитесь на рассылку для конкретного типа продукции. Дополнительную информацию можно получить по ссылке http://support.automation.siemens.com. (V3.4)
Артикул 6AG2242-5DX30-1XE0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85176200
Вес Нетто (Кг) 0,172 Кг
Вид продуктов SIPLUS S7-1200 CM 1242-5 RAIL
Производитель Siemens
Ценовая Группа 472
Группа Продукта 4C02
Размер упаковки 9,10 x 10,90 x 5,60
Единицы Измерения 1 шт.
Описание Продукта SIPLUS S7-1200, коммуникационный модуль CM 1242-5 RAIL для применения на ж/д (EN50155), рабочая температура -25 ... +70°C, со стойким покрытием, на основе 6GK7242-5DX30-0XE0 . Коммуникационный модуль CM 1242-5, для подключения S7-1200 к сети PROFIBUS в качестве устройства DP-Slave
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2242-5DX30-1XE0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 87 дней
