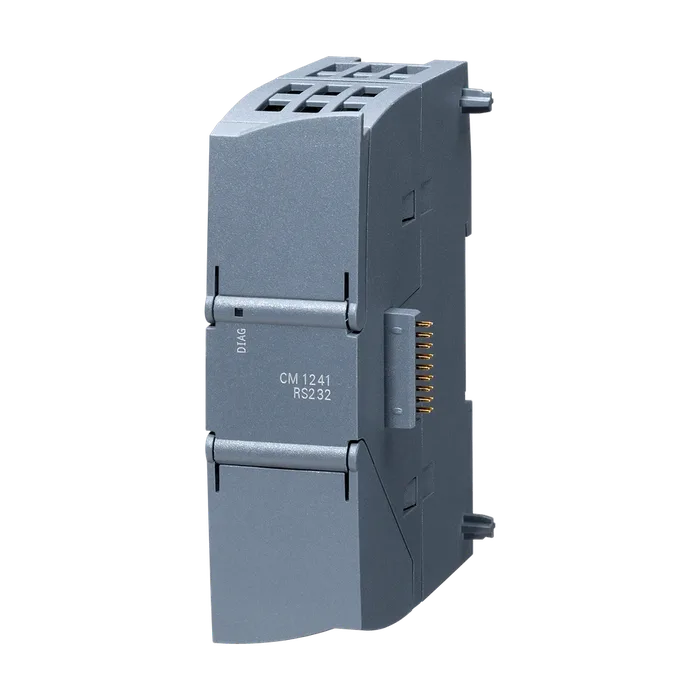

SIPLUS S7-1200, коммуникационный модуль CM 1241 RS232 RAIL для применения на ж/д, рабочая температура -25... +70°C, со стойким покрытием, на основе 6ES7241-1AH32-0XB0. Коммуникационный модуль RS232, 9-полюсный разъём SUB D (розетка), свободно программируемый порт
26 866,99 ₽−18%21 973 ₽С НДС
Код товара: 6AG22411AH321XB0
Доступен к заказу
01
Описание
SIPLUS S7-1200, коммуникационный модуль CM 1241 RS232 RAIL для применения на ж/д, рабочая температура -25... +70°C, со стойким покрытием, на основе 6ES7241-1AH32-0XB0. Коммуникационный модуль RS232, 9-полюсный разъём SUB D (розетка), свободно программируемый порт
Обозначение типа продуктаCM 1241 RS 232
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Макс. потребление тока200 mA; из объединяющей шины 5 В пост. тока
Нормальная рассеиваемая мощность1,1 Вт
Интерфейсы/тип шиныRS 232C (V.24)
Число интерфейсов1
Двухточечное соединение
Макс. длина провода10 м
Встроенный драйвер протокола
Свободный портДа
Ведущее устройство Modbus RTUДа
Подчиненное устройство Modbus RTUДа
Встроенные протоколы
Свободный порт
Битов на символ7 или 8
Количество стоповых битов1 (стандарт), 2
Контроль по четкостиОтсутствие четности (стандарт); прямой, непрямой, метка (бит четности всегда на 1); пробел (бит четности всегда на 0)
Битов на символ7 или 8
Количество стоповых битов1 (стандарт), 2
Контроль по четкостиОтсутствие четности (стандарт); прямой, непрямой, метка (бит четности всегда на 1); пробел (бит четности всегда на 0)
Ведущее устройство Modbus RTU
Адресная областьОт 1 до 49 999 (стендартное адрессование шины Modbus)
Макс. число подчиненных устройств247; кол-во подчиненных устройств от 1 до 247, на сегмент сети MODBUS максимум 32 устройства, дополнительные повторители необходимы для увеличения сети до максимальной конфигурации
Подчиненное устройство Modbus RTU
Адресная областьОт 1 до 49 999 (стендартное адрессование шины Modbus)
Диагностическая функцияДа
Диагностический светодиодный индикатор
Для индикации состояния выходовДа
Изоляция, испытанная посредствомDC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Степень защиты IPIP20
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2Да; Подтверждение см. в сервисе и поддержке
Свободное падение
Макс. высота свободного падения0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин (вкл. конденсацию / мороз)
Макс.60 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 50155)
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 м
Температура окружающей среды-давление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласноДа; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществамДа; Класс 5S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина30 мм
Высота100 мм
Глубина75 мм
Масса, прибл.150 г
Артикул6AG2241-1AH32-1XB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85176200
Вес Нетто (Кг)0,156 Кг
Вид продуктовSIPLUS S7-1200 CM 1241 RAIL
ПроизводительSiemens
Ценовая Группа472
Группа Продукта4C02
Размер упаковки9,10 x 10,40 x 5,80
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-1200, коммуникационный модуль CM 1241 RS232 RAIL для применения на ж/д, рабочая температура -25 ... +70°C, со стойким покрытием, на основе 6ES7241-1AH32-0XB0 . Коммуникационный модуль RS232, 9-полюсный разъём SUB D (розетка), свободно программируемый порт
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG2241-1AH32-1XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
