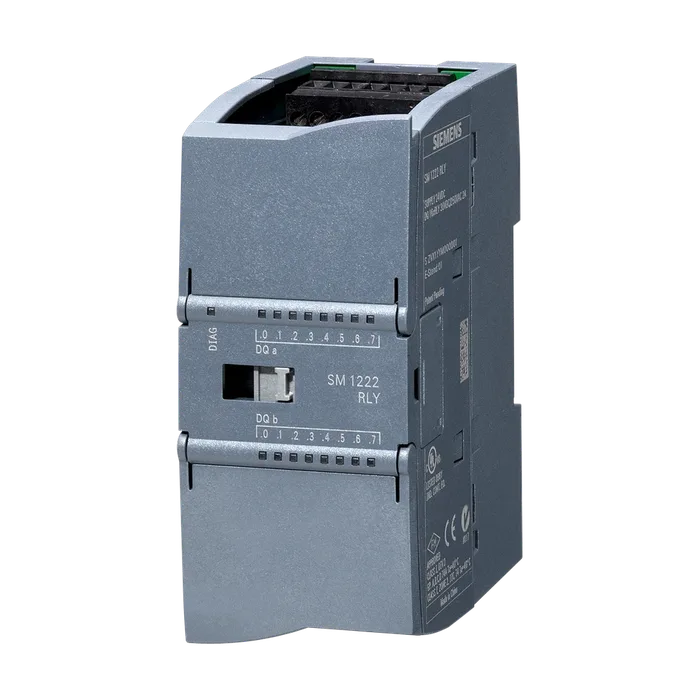

SIPLUS S7-1200, модуль дискретных выходов SM1222 8DQ RLY RAIL для применения на ж/д (EN50155), рабочая температура -25... +70°C, со стойким покрытием, на основе 6ES7222-1HF32-0XB0. Модуль дискретных выходов, 8 DQ, реле 2 А
23 595,62 ₽−20%18 934 ₽С НДС
Код товара: 6AG22221HF321XB0
Доступен к заказу
01
Описание
SIPLUS S7-1200, модуль дискретных выходов SM1222 8DQ RLY RAIL для применения на ж/д (EN50155), рабочая температура -25... +70°C, со стойким покрытием, на основе 6ES7222-1HF32-0XB0. Модуль дискретных выходов, 8 DQ, реле 2 А
Обозначение типа продуктаSM 1222, DQ 8 x реле/2 А
Допустимый диапазон, нижний предел (пост. ток)20,4 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Из шины на задней стойке 5 В пост. тока, макс.120 мА
Цифровые выходы
Из источника напряжения нагрузки L+, макс.11 мА/катушка реле
Нормальная рассеиваемая мощность4,5 Вт
Вид выходов8
По группам для2
Защита от короткого замыканияНет; предусматривается снаружи
Коммутационная способность выходов
При омической нагрузке, макс.2 А
При ламповой нагрузке, макс.30 Вт при пост. токе, 200 Вт при перем. токе
Выходное напряжение
Номинальное значение (пост. ток)от 5 до 30 В пост. тока
Номинальное значение (перем. ток)от 5 до 250 В перем. тока
Выходной ток
Для сигнала "1", номинальное значение2 А
Задержка на выходе при омической нагрузке
С "0" на "1", макс.10 мс
С "1" на "0", макс.10 мс
Суммарный ток выходов (на узел)
Горизонтальный настенный монтаж
До 50 ℃, макс.10 A; Ток на массу
Релейные выходы
Число релейных выходов8
Номинальное напряжение питания на катушке реле L+ (пост. ток)24 В
Макс. число коммутационных цикловмеханический 10 млн, при номинальном напряжении нагрузки 100 000
Коммутационная способность контактов
При индуктивной нагрузке, макс.2 А
При ламповой нагрузке, макс.30 Вт при пост. токе, 200 Вт при перем. токе
При омической нагрузке, макс. Длина провода2 А
Экранированные, макс.500 м
Неэкранированные, макс.150 м
Аварийные сигналы
Диагностический сигналДа
Диагностический светодиодный индикатор
Для индикации состояния выходовДа
Гальваническая развязка цифровых выводов
Между каналамиРеле
Между каналами, в блоках для2
Между каналами и шиной на задней стенке1 500 В перем. тока в течение 1 минуты
Между различными цепями750 В перем. тока в течение 1 минуты
Изоляция, испытанная посредствомDC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Степень защиты IPIP20
Маркировка CEДа
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2Да; Подтверждение см. в сервисе и поддержке
Свободное падение
Макс. высота свободного падения0,3 m; пять раз, в упаковке к отправке
Температура окружающей среды при эксплуатации
Мин.-25 °C; = Tмин (вкл. конденсацию / мороз)
Макс.60 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 50155)
Температура окружающей среды при хранении/транспортировке
Мин.-40 °C
Макс.70 °C
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс.2 000 м
Температура окружающей среды-давление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартныхДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласноДа; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5Да; Класс 5S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Требуемый передний штекерДа
Материал корпуса (спереди)
ПластиковыйДа
Ширина45 мм
Высота100 мм
Глубина75 мм
Масса, прибл.190 г
Артикул6AG2222-1HF32-1XB0
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,186 Кг
Вид продуктовSIPLUS S7-1200 SM 1222 RAIL
ПроизводительSiemens
Ценовая Группа472
Группа Продукта4C02
Размер упаковки8,80 x 11,20 x 5,60
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS S7-1200, модуль дискретных выходов SM1222 8DQ RLY RAIL для применения на ж/д (EN50155), рабочая температура -25 ... +70°C, со стойким покрытием, на основе 6ES7222-1HF32-0XB0 . Модуль дискретных выходов, 8 DQ, реле 2A
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG2222-1HF32-1XB0
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
