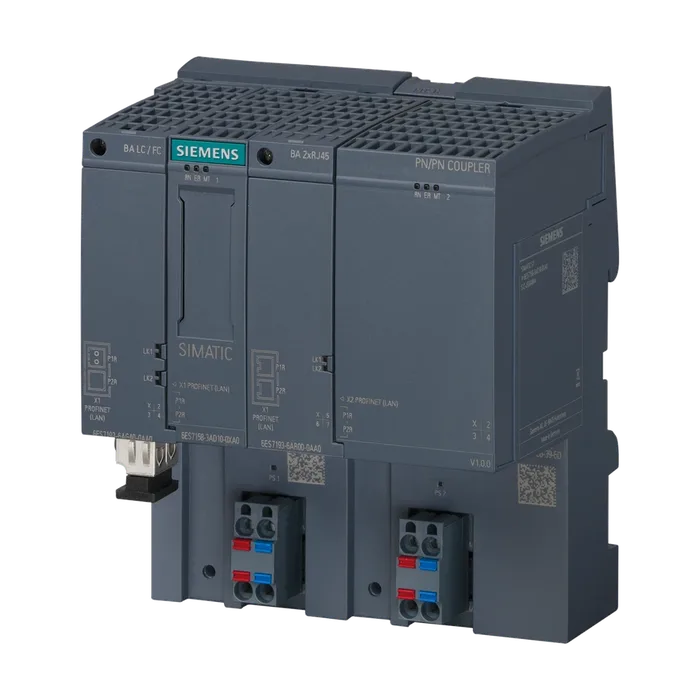

Коммуникационный модуль Siemens 6AG2158-3AD10-4XA0
Доступен к заказу
Коммуникационный модуль Siemens 6AG2158-3AD10-4XA0
SIPLUS, шлюз PN/PN Coupler TX Rail, для применения на ж/д, рабочая температура -40 .. . +70°C, TX до +85°C в течение 10 минут, с конформным покрытием, на основе 6ES7158-3AD10-0XA0 . для детерминированного обмена данными между макс. 4 PN-Controller в подсети, а также между двумя подсетями, обмен данными PROFIsafe, I/O-, MSI-, MSO- и data record коммуникации, резервированное
86 308,47 ₽ −21% 67 899 ₽ С НДС
Код товара: 6AG21583AD104XA0
Доступен к заказу
01
Описание
SIPLUS, шлюз PN/PN Coupler TX Rail, для применения на ж/д, рабочая температура -40 .. . +70°C, TX до +85°C в течение 10 минут, с конформным покрытием, на основе 6ES7158-3AD10-0XA0 . для детерминированного обмена данными между макс. 4 PN-Controller в подсети, а также между двумя подсетями, обмен данными PROFIsafe, I/O-, MSI-, MSO- и data record коммуникации, резервированное
Обозначение типа продукта Устройство сопряжения PN/PN
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет; работает на шине, синхронизированной по времени
Устройство смены инструмента Да; Док-устройство и док-станция
Локальное сопряжение параметров Да
Ввода/вывода
Число модулей сопряжения 16
Число субмодулей сопряжения на модуль сопряжения 4; 1x запись, 3x считывание
Локальное сопряжение блоков данных Да
Число модулей сопряжения 16
Число субмодулей сопряжения на модуль сопряжения 4; 1x запись, 3x считывание
Длина записи, макс. 4 096 byte
Глубина буфера FIFO в режиме хранения 8
Инженерное обеспечение с помощью
STEP 7 TIA-Portal, проектируемая/интегрированная среда, версия не ниже см. идентификатор записи: 109746275
Монтаж Профильная шина 7,5 мм и 15 мм
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Перемыкание при отказе сетевого питания и отключении напряжения
Время перемыкания при отказе сетевого питания и отключении напряжения 10 мс
Макс. потребление тока 360 mA; При входном напряжении 19,2 В на правой клемме питания, вкл. 2 вставленные BA 2x LC
Макс. ток включения 1,6 А
Из источника напряжения питания 1L+, макс. 320 mA; При входном напряжении 19,2 В на левой клемме питания, вкл. 2 вставленные BA 2x LC
Нормальная рассеиваемая мощность 4 W; При входном напряжении 24 В и 2 вставленных BA 2x RJ45. Если вставляется BusAdapter с оптическим интерфейсом, на оптический интерфейс приходится дополнительно 750 мВт (3 Вт для 2 вставленных BA 2x LC)
Адресное пространство на модуль
Макс. адресное пространство на модуль 254 byte; макс. 254 байт входных данных и 253 байт выходных данных
Адресное пространство на одну станцию
Макс. адресное пространство на станцию 1 440 byte; На вход/выход
Подмодули
Количество субмодулей на станцию, макс 116
Число разъемов PROFINET 2; По одному интерфейсу PROFINET на сторону сети
Оптический разъем Да; через SIMATIC BusAdapter
Макс. скорости передачи данных 100 Mbit/s
Физические параметры интерфейсов
Число портов 2; через BusAdapter
Встроенный коммутатор Да
BusAdapter (PROFINET) Да; Применяемые BusAdapter: BA 2 x RJ45, BA 2 x FC, BA 2 x SCRJ, BA SCRJ / RJ45, BA SCRJ / FC, BA 2 x LC, BA LC / RJ45, BA LC / FC
Протоколы
Устройство ввода-вывода PROFINET Да
Открытая связь IE Да
Резервирование среды передачи Да; в качестве MRP или MRPD-клиента, макс. 50 или 30 абонентов в кольце
Физические параметры интерфейсов
Число портов 2; через BusAdapter
Встроенный коммутатор Да
Протоколы
Устройство ввода-вывода PROFINET Да
Открытая связь IE Да
Резервирование среды передачи Да; в качестве MRP или MRPD-клиента, макс. 50 или 30 абонентов в кольце
RJ 45 (Ethernet)
Способ передачи PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
10 Мбит/с Нет
100 Мбит/с Да; PROFINET с дуплексной связью 100 Мбит/с (100BASE-TX)
Автоматическое определение Да
Автоматическая коммутация Да
Протоколы (Ethernet)
Ping Да
Устройство ввода-вывода PROFINET
Службы
PROFIenergy Нет
Пуск согласно приоритету Да
Shared Device Да
Макс. число контроллеров ввода-вывода при использовании Shared Device 4; На сторону сети
Режим дублирования
Общее резервирование PROFINET (S2) Да; NAP S2 согласно IEC
H-Sync-Forwarding Резервирование среды передачи Да
Открытая связь IE
Индикация состояния Да
Аварийные сигналы Да
Диагностическая функция Да; параметрируемое
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Светодиод MAINT Да; желтые светодиоды
Светодиод LINK Да; 2 x зеленых светодиодных индикаторов соединения на BusAdapter
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Между напряжением питания и блоком электроники Да; на питание 2
Между Ethernet и блоком электроники Да
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Класс нагрузки сети 3
Уровень безопасности Согласно Security Level 1 Test Cases V1.1.4
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Макс. 70 °C; = Tмакс; +85°C в течение 10 мин (OT4, ST1/ST2 согл. EN 50155)
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам 3/4 согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением 16.02.2023 © Copyright Siemens фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 5M2 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-5 ET 200SP (6AG1193-6AA00-0AA0)
От механических окружающих воздействий в Да; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003 комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Разгрузка от натяжения Да; Опционально, лишь для шинных адаптеров RJ45 и FC
Ширина 100 mm; минимизировано при надлежащем обращении
Высота 117 мм
Глубина 74 mm; с профильной шиной
Масса, прибл. 200 g; без BusAdapter
Артикул 6AG2158-3AD10-4XA0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85176200
Вес Нетто (Кг) 0,254 Кг
Вид продуктов SIPLUS NET PN/PN Coupler T1 RAIL
Производитель Siemens
Ценовая Группа 471
Группа Продукта 4C01
Размер упаковки 12,90 x 15,40 x 8,40
Единицы Измерения 1 шт.
Описание Продукта SIPLUS, шлюз PN/PN Coupler TX Rail, для применения на ж/д, рабочая температура -40 .. . +70°C, TX до +85°C в течение 10 минут, с конформным покрытием, на основе 6ES7158-3AD10-0XA0 . для детерминированного обмена данными между макс. 4 PN-Controller в подсети, а также между двумя подсетями, обмен данными PROFIsafe, I/O-, MSI-, MSO- и data record коммуникации, резервированное питание, подключение к PROFINET через шинный адаптер SIMATIC
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2158-3AD10-4XA0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 200 дней
