Модуль ввода-вывода Siemens 6AG2138-6AA00-1BA0
Доступен к заказу

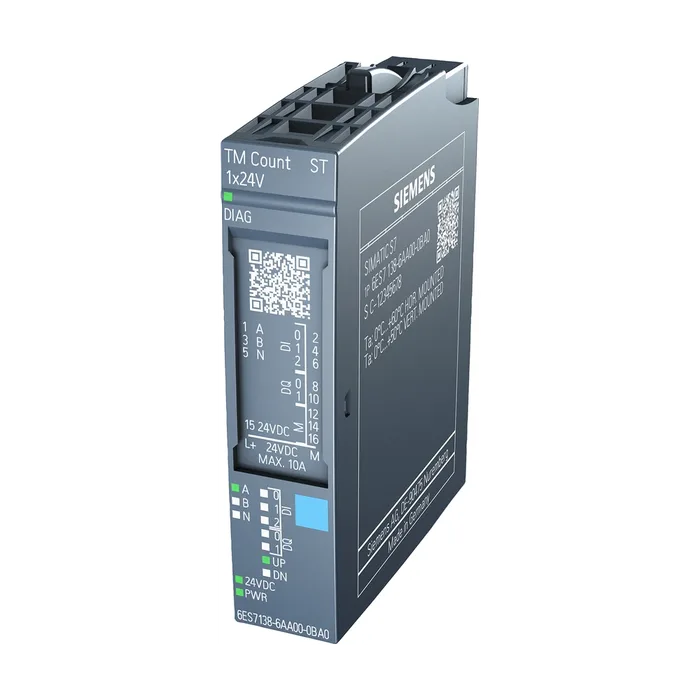

Модуль ввода-вывода Siemens 6AG2138-6AA00-1BA0
SIPLUS ET 200SP, технологический модуль счёта TM COUNT 1X24V T1 RAIL, для применения на ж/д, рабочая температура -25... +60°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе 6ES7138-6AA00-0BA0. Счётный модуль, 1 канал для 24-вольтовых инткрементальных энкодеров или импульсов 24 В, 3DI, 2DQ
По запросу
Код товара: 6AG21386AA001BA0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, технологический модуль счёта TM COUNT 1X24V T1 RAIL, для применения на ж/д, рабочая температура -25... +60°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе 6ES7138-6AA00-0BA0. Счётный модуль, 1 канал для 24-вольтовых инткрементальных энкодеров или импульсов 24 В, 3DI, 2DQ
Обозначение типа продукта Модуль скоростного счета TM Count 1 x 24 В
Применяемые системные блоки BU-тип A0
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да
Напряжение нагрузки L+
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 60 mA; без нагрузки
Число выходов 1
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 300 мА
Нормальная рассеиваемая мощность 1 Вт
Адресное пространство на модуль
Вводы 16 byte
Выводы 12 byte; 4 байт при использовании устройства позиционирования
Число входов 3
Цифровые входы параметрируемые Да
Входная характеристика по IEC 61131, тип 3 Да
Функции цифровых входов, параметрируемые
Запуск/остановка порта Да
Сбор данных Да
Синхронизация Да
Свободно используемый цифровый вход Да
Входное напряжение
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от +11 до +30 В
Мин. допустимое напряжение на входе -30 В
Макс. допустимое напряжение на входе 30 В
Входной ток
Для сигнала "1", тип. 2,5 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да; нет/0,05/0,1/0,4/0,8/1,6/3,2/12,8/20 мс
С "0" на "1", мин. 6 μs; при параметрировании "нет"
С "1" на "0", мин. 6 μs; при параметрировании "нет"
Для технологических функций
Параметрируемое Да
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Вид цифровых выходов Транзистор
Вид выходов 2
Цифровые выходы параметрируемые Да
Защита от короткого замыкания Да; электронная/тепловая
Нормальный порог срабатывания 1 А
Ограничение индуктивного напряжения отключения L+ (-33 В)
Включение цифрового входа Да
Функции цифровых выходов, параметрируемые
Переключение при сравнительных значениях Да
Свободно используемый цифровой выход Да
Коммутационная способность выходов
При омической нагрузке, макс. 0,5 A; на цифровой выход
При ламповой нагрузке, макс. 5 Вт
Диапазон сопротивления нагрузке
Нижний предел 48 Ω
Верхний предел 12 kΩ
Выходное напряжение
Для сигнала "1", мин. 23,2 V; L+ (-0,8 В)
Выходной ток
Для сигнала "1", номинальное значение 0,5 A; на цифровой выход
Для сигнала "1", диапазон допустимых значений, макс. 0,6 A; на цифровой выход
Для сигнала "1", минимальный ток нагрузки 2 мА
Для сигнала "0", ток покоя, макс. 0,5 мА
Задержка на выходе при омической нагрузке
С "0" на "1", макс. 50 μs
С "1" на "0", макс. 50 μs
Частота коммутации
При омической нагрузке, макс. 10 кГц
При индуктивной нагрузке, макс. 0,5 Hz; согласно IEC 60947-5-1, DC-13; учитывать кривую снижения параметров
При ламповой нагрузке, макс. 10 Гц
Суммарный ток выходов
Макс. ток на модуль 1 А
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 600 м
Подключаемые датчики
2-проводной датчик Да
Макс. допустимый ток покоя (2-проводной датчик) 1,5 мА
Сигналы датчика, инкрементальный датчик (асимметричный)
Входное напряжение 24 В
Макс. входная частота 200 кГц
Макс. частота счетчика 800 kHz; при четырехкратной обработке
Макс. длина экранированного провода 600 m; в зависимости от входной частоты, датчика и качества кабеля; макс. 50 м при 200 кГц
Сигнальный фильтр параметрируемый Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз Да
Инкрементальный датчик с путями A/B, 90° со смещением фаз и нулевым путем Да
Импульсный датчик Да
Импульсный датчик с направлением Да
Импульсный датчик, один импульсный сигнал на каждое направление счета Да
Физические параметры интерфейсов
M/P-считывание Да
Входная характеристика по IEC 61131, тип 3 Да
Возможность включения заменяющих значений Да; параметрируемое
Аварийные сигналы
Диагностический сигнал Да
Аварийный сигнал процесса Да
Диагностика
Контроль напряжения питания Да
Обрыв провода Да
Короткое замыкание Да
Ошибка перехода A/B инкрементального датчика Да
Суммарная ошибка Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Индикатор состояния счета в прямом порядке (зеленый) Да
Индикатор состояния счета в обратном порядке (зеленый) Да
Счетчики Да
Число счетчиков 1
Макс. частота счетчика 800 kHz; при четырехкратной обработке
Функции счета
Применяется с высокоскоростным счетчиком TO Да
Непрерывный счет Да
Режим счета параметрируется Да
Аппаратный затвор через цифровой вход Да
Программный затвор Да
Остановка в зависимости от события Да
Синхронизация через цифровой вход Да
Диапазон счета параметрируемый Да
Блоки сравнения
Число блоков сравнения 2
Зависимость от направления Да
Изменяется в программе пользователя Да
Определение положения
Инкрементальное определение Да
Подходит для S7-1500 Motion Control Да
Функции измерения
Время измерения параметрируемое Да
Динамическая регулировка измерения времени Да
Число пороговых значений, параметрируется 2
Диапазон измерений
Мин. измерение частоты 0,04 Гц
Макс. измерение частоты 800 кГц
Мин. измерение периодов 1,25 μs
Макс. измерение периодов 25 s
Точность
Измерение частоты 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Измерение периодов 100 имп./м; в зависимости от интервала измерения и обработки сигналов
Измерение скорости 100 имп./м; в зависимости от интервала измерения и обработки
Гальваническая развязка каналов
Между каналами и шиной на задней стенке Да
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Применяется для функций обеспечения безопасности Нет
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз); пуск @ -25 °C
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 50155)
Вертикальный настенный монтаж, мин. -40 °C; = Tмин; запуск @ -25 ℃
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 5M2 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-5 ET 200SP (6AG1193-6AA00-0AA0)
От механических окружающих воздействий в Да; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003 комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 45 г
Артикул 6AG2138-6AA00-1BA0
Каталог ID A&DSE/SIP ADD
Наследник 6AG2138-6AA01-1BA0
Код группы R151
Комментарий Продукт больше не поставляется. Замена продукта на.
Товарный код 85389091
Вес Нетто (Кг) 0,056 Кг
Вид продуктов Не доступный
Производитель Siemens
Ценовая Группа 2ET
Группа Продукта 4398
Размер упаковки 7,80 x 7,40 x 2,30
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, технологический модуль счёта TM COUNT 1X24V T1 RAIL, для применения на ж/д, рабочая температура -25 ... +60°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе 6ES7138-6AA00-0BA0 . Счётный модуль, 1 канал для 24-вольтовых инткрементальных энкодеров или импульсов 24 В, 3DI, 2DQ
Описание Преемника SIPLUS ET 200SP, технологический модуль счёта TM Count 1X24V T1 RAIL -25... +55 °C T1 с 70 °C в течение 10 минут, с конформным покрытием, на основе 6ES7138-6AA01-0BA0 . технологический модуль счёта TM count 1x 24 V, 1 канал для 24-вольтовых инкрементных или импульсных энкодеров, 3 дискретных входа (DI), 2 дискретных выхода (DQ), для установки на базовый блок BU типа A0, количество в упаковке: 1 штука
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2138-6AA00-1BA0
PLM-Дата вступления в силу Продукт снят с поддержки с: 01.10.2023
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM500: Продукт больше не производится или прекращена его поддержка (Сервис)
Плановый срок отгрузки с завода (раб. дни) 37 дней
