Модуль ввода-вывода Siemens 6AG2136-6RA00-1BF0
Доступен к заказу

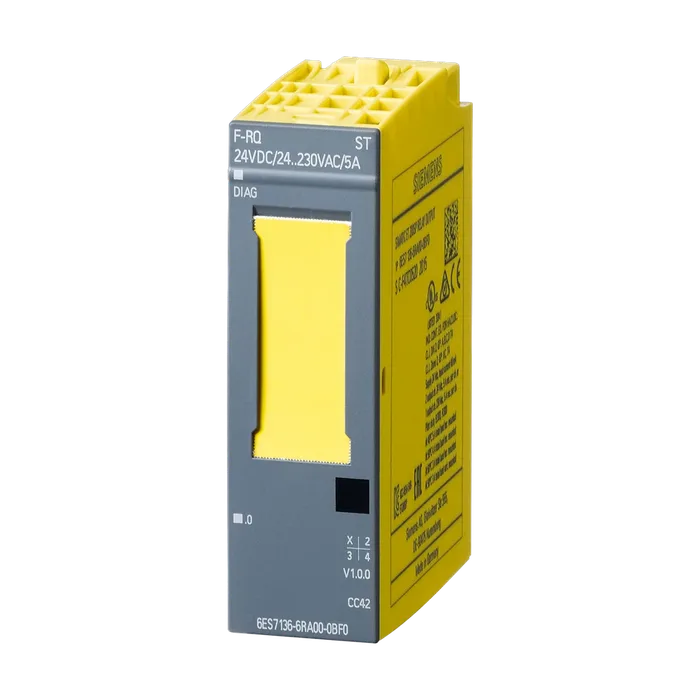

Модуль ввода-вывода Siemens 6AG2136-6RA00-1BF0
SIPLUS ET 200SP, F-модуль отказобезопасных релейных выходов F- RQ 1X24VDC/24.. 230VAC/5A ST Rail, для применения на ж/д, рабочая температура -25 ... +55°C, T1 до +70°C в течение 10 минут, с конформным покрытием, на основе 6ES7136-6RA00-0BF0 .
20 741,87 ₽ −20% 16 625 ₽ С НДС
Код товара: 6AG21366RA001BF0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, F-модуль отказобезопасных релейных выходов F- RQ 1X24VDC/24.. 230VAC/5A ST Rail, для применения на ж/д, рабочая температура -25 ... +55°C, T1 до +70°C в течение 10 минут, с конформным покрытием, на основе 6ES7136-6RA00-0BF0 .
Обозначение типа продукта F-RQ 1 x 24 В пост. тока/24 ... 230 В перем. тока/5 А
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU типа F0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC42
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Номинальное значение (пост. ток) 24 V; Напряжение в катушке
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Потребляемая мощность шины на задней стенке 100 мВт
Нормальная рассеиваемая мощность 1 Вт
Адресное пространство на модуль
Вводы 1 byte
Вид цифровых выходов Реле
Вид выходов 1
Ограничение индуктивного напряжения отключения Нет
Включение цифрового входа Да
Коммутационная способность выходов
При омической нагрузке, макс. 5 А
При ламповой нагрузке, макс. 25 Вт
Частота коммутации
При омической нагрузке, макс. 2 Гц
При индуктивной нагрузке, макс. 0,1 Hz; См. данные в руководстве
При индуктивной нагрузке (согласно IEC 60947-5- 1, DC13), макс. 0,1 Гц
При индуктивной нагрузке (согласно IEC 60947-5- 1, AC15), макс. 2 Гц
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 40 °C, макс. 5 A; См. данные для снижения значений параметров в руководстве
До 50 ℃, макс. 4 A; См. данные для снижения значений параметров в руководстве
До 60 ℃, макс. 3 A; См. данные для снижения значений параметров в руководстве
До 70 °C, макс. 3 A; учитывайте данные по ухудшению параметров в руководстве; только с запроектированными пустыми слотами слева и справа от модуля
Вертикальный настенный монтаж
До 50 ℃, макс. 3 A; См. данные для снижения значений параметров в руководстве
Релейные выходы
Число релейных выходов 1; 2 нормально разомкнутых контакта
Номинальное напряжение питания на катушке реле L+ (пост. ток) 24 В
Макс. потребляемый ток реле (ток в катушках всех реле) 70 мА
Внешний предохранитель для релейных выходов Да; 6 А, см. данные в руководстве
Допуск реле согласно UL 508 Да; Пилотный режим B300, R300
Коммутационная способность контактов
Макс. тепловой ток длительной нагрузки 5 А
Мин. коммутируемый ток 1 мА
Мин. коммутируемый ток после превышения 300 мА 10 мА
Макс. коммутируемый ток после превышения 300 мА 5 А
Ном. напряжение переключения (пост. ток) 24 В
Ном. напряжение переключения (пер. ток) 230 В
Длина провода
Экранированные, макс. 500 m; для нагрузочных контактов
Неэкранированные, макс. 300 m; для нагрузочных контактов
Линия управления (вход), макс. 10 м
Диагностическая функция Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые/красные светодиоды диагностики (DIAG)
Индикатор состояния канала Да; зеленые светодиоды
Гальваническая развязка каналов
Между каналами Да; только при БСНН/ЗСНН
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Изоляция, испытанная посредством Пост. ток 2 545 В (типовые испытания) и согласно EN 50155 (штатные испытания)
Категория перенапряжения 3
Применяется для функций обеспечения безопасности Да
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLe
Категория согласно ISO 13849-1 4
Уровень полноты безопасности согласно IEC 61508 SIL 3
SIL согласно EN 50126, 50128, 50129 SIL 2; более высокий интегральный уровень безопасности возможен, если это проверяется и допускается с учетом местных предписаний
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL2 < 1,00E-04, тест функционирования 1 раз в год
Режим с низкой частотой запросов: PFDavg согласно SIL3 < 1,00E-05, тест функционирования 1 раз в месяц
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL2 < 1,00E-08, 1/ч тест функционирования 1 раз в год
Режим с высокой частотой запросов/непрерывный режим: PFH согласно < 6,00E-09, 1/ч тест функционирования 1 раз в месяц
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 50155); +70°C длительно с запроектированными пустыми слотами слева и справа от модуля (OT3, ST0 согл. EN 50155)
Вертикальный настенный монтаж, мин. -30 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 20 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 56 г
Артикул 6AG2136-6RA00-1BF0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,068 Кг
Вид продуктов SIPLUS extreme RAIL digital F-output module relay
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4C03
Размер упаковки 6,80 x 7,90 x 3,00
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, F-модуль отказобезопасных релейных выходов F-RQ 1X24VDC/24.. 230VAC/5A ST Rail, для применения на ж/д, рабочая температура -25 ... +55°C, T1 до +70°C в течение 10 минут, с конформным покрытием, на основе 6ES7136-6RA00-0BF0 .
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2136-6RA00-1BF0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 102 дня
