Модуль ввода-вывода Siemens 6AG2136-6PA00-1BC0
Доступен к заказу
Модуль ввода-вывода Siemens 6AG2136-6PA00-1BC0

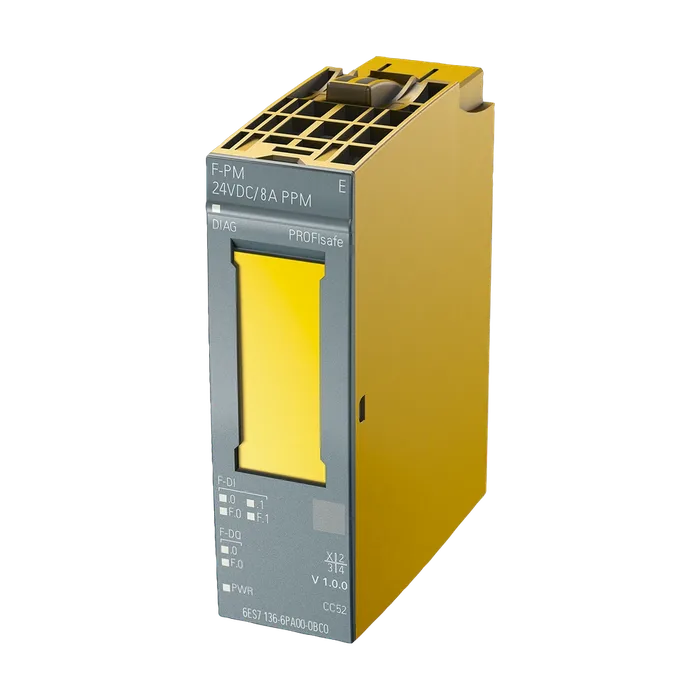

SIPLUS ET 200SP, модуль питания F-PM-E 24VDC/8A PPM RAIL для применения на ж/д, рабочая температура -25... +60°C, до +70°C в течение 10 минут, со стойким покрытием, на основе 6ES7136-6PA00-0BC0. модуль питания F-PM-E, PPM PROFISAFE, =24 В, отказобезопасное включение выходов DQ и F-DQ, для отказобезопасных систем вплоть до PL D / SIL2 или PL E / SIL3, 2 отказобезопасных дискретных входа, 1 отказобезопасный дискретный выход
54 917,25 ₽ −18% 45 298 ₽ С НДС
Код товара: 6AG21366PA001BC0
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль питания F-PM-E 24VDC/8A PPM RAIL для применения на ж/д, рабочая температура -25... +60°C, до +70°C в течение 10 минут, со стойким покрытием, на основе 6ES7136-6PA00-0BC0. модуль питания F-PM-E, PPM PROFISAFE, =24 В, отказобезопасное включение выходов DQ и F-DQ, для отказобезопасных систем вплоть до PL D / SIL2 или PL E / SIL3, 2 отказобезопасных дискретных входа, 1 отказобезопасный дискретный выход
Обозначение типа продукта F-PM-E PPM 24 В пост. тока
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки Базовый блок, тип C0
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC52
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 20,4 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Потребление тока (номинальное) 75 mA; без нагрузки
Макс. потребление тока 21 mA; из шины на задней стенке
Номинальное значение (пост. ток) 24 В
Число выходов 2
Защита от короткого замыкания Да; электронный (порог срабатывания от 0,7 до 2,1 A)
Выходной ток
До 60 ℃, макс. 0,3 А
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 600 mA; Суммарный ток всех датчиков
Потребляемая мощность шины на задней стенке 70 мВт
Нормальная рассеиваемая мощность 5 Вт
Адресное пространство на модуль
Вводы 7 byte
Выводы 5 byte
Автоматическое кодирование Да
Электронный кодирующий элемент тип F Да
Число входов 2
M/P-считывание Да; с втекающим током
Входная характеристика по IEC 61131, тип 1 Да
Входное напряжение
Вид входного напряжения DC
Номинальное значение (пост. ток) 24 В
Для сигнала "0" от -30 до +5 В
Для сигнала "1" от +15 до +30 В
Входной ток
Для сигнала "1", тип. 3,7 мА
Задержка на входе (при номинальном значении входного напряжения)
Для стандартных входов
Параметрируемое Да
С "0" на "1", мин. 0,4 мс
С "0" на "1", макс. 20 мс
С "1" на "0", мин. 0,4 мс
С "1" на "0", макс. 20 мс
Для технологических функций
Параметрируемое Нет
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 500 м
Вид выходов 1
Защита от короткого замыкания Да
Распознавание обрыва провода Да
Нормальный порог срабатывания 8 мА
Защита от перегрузки Да
Нормальный порог срабатывания 8,8 А
Ограничение индуктивного напряжения отключения макс. 1,5 В
Коммутационная способность выходов
При омической нагрузке, макс. 8 А
При ламповой нагрузке, макс. 100 Вт
Диапазон сопротивления нагрузке
Нижний предел 3 Ω
Верхний предел 2 000 Ω
Выходное напряжение
Для сигнала "1", мин. 24 V; L+ (-0,5 В)
Выходной ток
Для сигнала "1", номинальное значение 8 А
Для сигнала "0", ток покоя, макс. 1,5 mA; С втекающим током: макс. 1,5 мА; с вытекающим током: макс. 1 мА
Частота коммутации
При омической нагрузке, макс. 10 Hz; симметричный
При индуктивной нагрузке, макс. 0,1 Hz; согласно IEC 60947-5-1, DC-13, симметрично
При ламповой нагрузке, макс. 4 Hz; симметричный
Суммарный ток выходов
Макс. ток на канал 8 A; См. данные для снижения значений параметров в руководстве
Макс. ток на модуль 8 A; См. данные для снижения значений параметров в руководстве
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 40 °C, макс. 8 A; См. данные для снижения значений параметров в руководстве
До 50 ℃, макс. 6 A; См. данные для снижения значений параметров в руководстве
До 60 ℃, макс. 4 A; См. данные для снижения значений параметров в руководстве
До 70 °C, макс. 4 A; учитывайте данные по ухудшению параметров в руководстве; только с запроектированными пустыми слотами слева и справа от модуля
Длина провода
Экранированные, макс. 1 000 м
Неэкранированные, макс. 500 м
Возможность включения заменяющих значений Нет
Аварийные сигналы
Диагностический сигнал Да
Аварийный сигнал процесса Нет
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Нет
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Применяется для функций обеспечения безопасности Да
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLe
Уровень полноты безопасности согласно IEC 61508 SIL 3
SIL согласно EN 50126, 50128, 50129 SIL 2; более высокий интегральный уровень безопасности возможен, если это проверяется и допускается с учетом местных предписаний
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 50155); +70°C длительно с запроектированными пустыми слотами слева и справа от модуля (OT3, ST0 согл. EN 50155)
Вертикальный настенный монтаж, мин. -30 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. Устойчивость 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 5M2 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-5 ET 200SP (6AG1193-6AA00-0AA0)
От механических окружающих воздействий в Да; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003 комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 20 мм
Высота 72 мм
Глубина 55 мм
Масса, прибл. 70 г
Артикул 6AG2136-6PA00-1BC0
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,084 Кг
Вид продуктов SIPLUS extreme RAIL fail-safe special modules
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4C03
Размер упаковки 6,60 x 8,90 x 3,80
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, модуль питания F-PM-E 24VDC/8A PPM RAIL для применения на ж/д, рабочая температура -25 ... +60°C, до +70°C в течение 10 минут, со стойким покрытием, на основе 6ES7136-6PA00-0BC0 . модуль питания F-PM-E, PPM PROFISAFE, =24 В, отказобезопасное включение выходов DQ и F-DQ, для отказобезопасных систем вплоть до PL D / SIL2 или PL E / SIL3, 2 отказобезопасных дискретных входа, 1 отказобезопасный дискретный выход
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2136-6PA00-1BC0
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 77 дней
