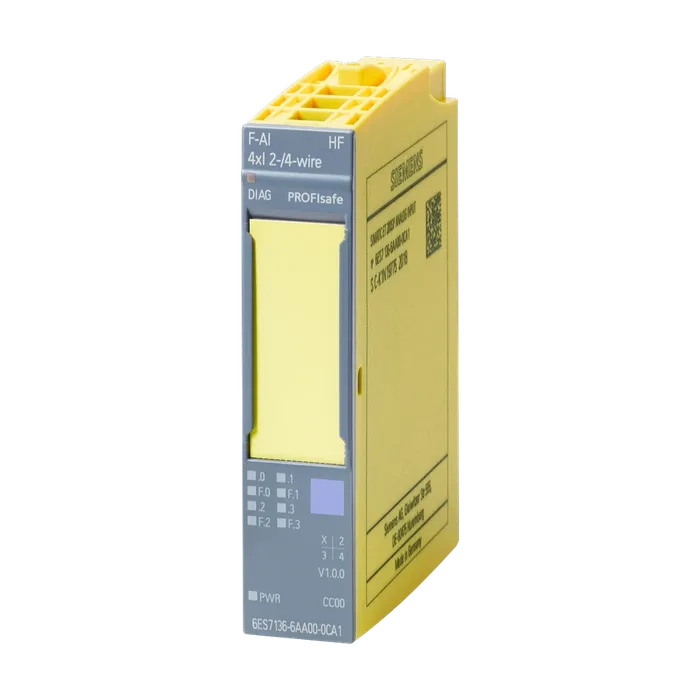

Модуль ввода-вывода Siemens 6AG2136-6AA00-1CA1
Доступен к заказу
Модуль ввода-вывода Siemens 6AG2136-6AA00-1CA1
SIPLUS ET 200SP, модуль отказобезопасных аналоговых входов F-AI 4xI 2/4-w HF Rail для применения на ж/д, OT2: -25...+55°C ST1/2: 70°C в течение 10 минут,с конформным покрытием, на основе 6ES7136- 6AA00-0CA1 . электронный модуль для ET 200SP. 4 отказобезопасных аналоговых входа 0/4… 20 мА, для построения контуров отказобезопасных систем вплоть до PL E (ISO 13849) или SIL 3 (IEC
101 064,44 ₽ −21% 80 073 ₽ С НДС
Код товара: 6AG21366AA001CA1
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль отказобезопасных аналоговых входов F-AI 4xI 2/4-w HF Rail для применения на ж/д, OT2: -25...+55°C ST1/2: 70°C в течение 10 минут,с конформным покрытием, на основе 6ES7136- 6AA00-0CA1 . электронный модуль для ET 200SP. 4 отказобезопасных аналоговых входа 0/4… 20 мА, для построения контуров отказобезопасных систем вплоть до PL E (ISO 13849) или SIL 3 (IEC
Обозначение типа продукта F-AI 4xI 0(4)..20mA 2-/4-wire HF
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC00
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Изменение параметров в режиме RUN возможно Нет
Калибровка в режиме RUN возможна Нет
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Потребление тока (номинальное) 0,38 А
Макс. потребление тока 0,4 А
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 300 mA; Суммарный ток всех датчиков/каналов
Потребляемая мощность шины на задней стенке 70 мВт
Нормальная рассеиваемая мощность 2 Вт
Адресное пространство на модуль
Вводы 14 byte; S7-300/400F ЦПУ, 13 байт
Выводы 5 byte; S7-300/400F ЦПУ, 4 байт
Автоматическое кодирование
Электронный кодирующий элемент тип F Да
Число аналоговых входов 4
При измерении тока 4
Макс. допустимый входной ток для токового входа (предел разрушения) 35 мА
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 125 Ω
Входное сопротивление (от 4 мА до 20 мA) 125 Ω
Длина провода
Экранированные, макс. 1 000 м
Принцип измерения сигма-дельта
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования Да
Время интегрирования (мс) 20 / 16,667
Подавление напряжения помех для частоты помех f1 в Гц 50 / 60 Гц
Выравнивание результатов измерений
Количество ступеней сглаживания 7
Параметрируемое Да
Ступень: без ступени Да; 1 x время цикла преобразования
Ступень: слабая Да; 2 x / 4 x время цикла преобразования
Ступень: средняя Да; 8 x / 16 x время цикла преобразования
Ступень: сильная Да; 32 x / 64 x время цикла преобразования
Соединение сигнального датчика
Для измерения напряжения в качестве 2- Да
Проводного измерительного преобразователя
Макс. полное сопротивление нагрузки 2- проводного измерительного преобразователя 650 Ω
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,1 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,023 %/K
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,1 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Ток относительно диапазона входных параметров, (+/-) 2,6 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Ток относительно диапазона входных параметров, (+/-) 0,1 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 40 дБ
Мин. синфазные помехи 70 дБ
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; только в диапазоне измерений от 4 до 20 мА
Короткое замыкание Да
Диагностический светодиодный индикатор
Светодиод RUN Да; зеленые светодиоды
Светодиод ERROR Да; красный светодиод
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Между входами (UCM) 10 В полного размаха напряжения
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Максимально достижимый класс безопасности в безопасном режиме
Уровень производительности согласно ISO 13849-1 PLe
Категория согласно ISO 13849-1 Кат. 4
Уровень полноты безопасности согласно IEC 61508 SIL 3
SIL согласно EN 50126, 50128, 50129 SIL 2; более высокий интегральный уровень безопасности возможен, если это проверяется и допускается с учетом местных предписаний
Вероятность отказа (при продолжительности использования 20 лет и времени ремонта 100 часов)
Режим с низкой частотой запросов: PFDavg согласно SIL3 < 5,00E-05
Режим с высокой частотой запросов/непрерывный режим: PFH согласно SIL3 < 1,00E-09 1/h
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -30 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 50155); +70°C длительно с запроектированными пустыми слотами слева и справа от модуля (OT3, ST0 согл. EN 50155)
Вертикальный настенный монтаж, мин. -30 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 5M2 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-5 ET 200SP (6AG1193-6AA00-0AA0)
От механических окружающих воздействий в Да; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003 комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 48 г
Артикул 6AG2136-6AA00-1CA1
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,064 Кг
Вид продуктов SIPLUS extreme RAIL analog F-input modules
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4C03
Размер упаковки 15,10 x 15,40 x 4,60
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, модуль отказобезопасных аналоговых входов F-AI 4xI 2/4-w HF Rail для применения на ж/д, OT2: -25...+55°C ST1/2: 70°C в течение 10 минут,с конформным покрытием, на основе 6ES7136-6AA00-0CA1 . электронный модуль для ET 200SP. 4 отказобезопасных аналоговых входа 0/4… 20 мА, для построения контуров отказобезопасных систем вплоть до PL E (ISO 13849) или SIL 3 (IEC 61508)
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2136-6AA00-1CA1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 87 дней
