Модуль ввода-вывода Siemens 6AG2134-6JF00-1CA1
Доступен к заказу

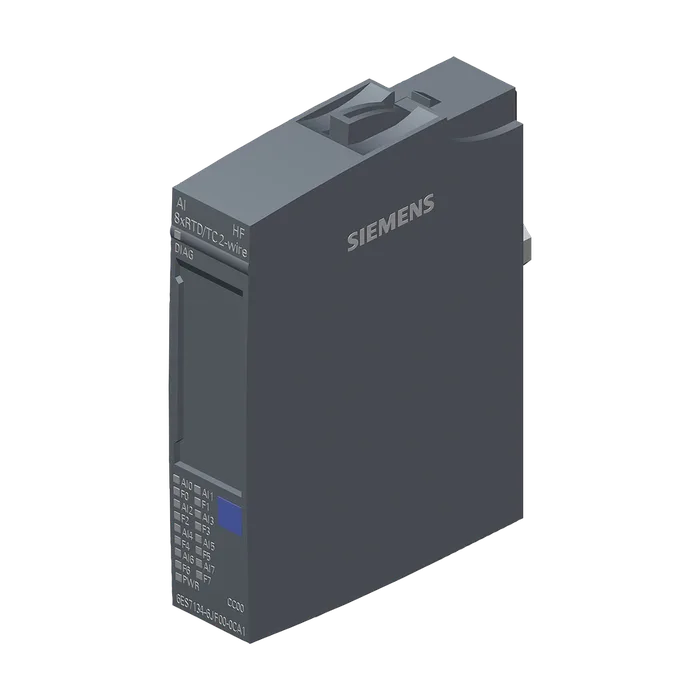

Модуль ввода-вывода Siemens 6AG2134-6JF00-1CA1
SIPLUS ET 200SP, модуль аналоговых входов AI 8XRTD/TC HF T1 RAIL, для применения на ж/д, рабочая температура -25... +60°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе: 6ES7134-6JF00-0CA1. Модуль аналоговых входов (термопары/термосопротивления), AI 8XRTD/TC 2х-проводное функциями, для установки на базовый блок типа A0, A1, цветовой код CC00, диагностика каналов, 16 бит, +/- 0,1%
45 033,53 ₽ −21% 35 793 ₽ С НДС
Код товара: 6AG21346JF001CA1
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль аналоговых входов AI 8XRTD/TC HF T1 RAIL, для применения на ж/д, рабочая температура -25... +60°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе: 6ES7134-6JF00-0CA1. Модуль аналоговых входов (термопары/термосопротивления), AI 8XRTD/TC 2х-проводное функциями, для установки на базовый блок типа A0, A1, цветовой код CC00, диагностика каналов, 16 бит, +/- 0,1%
Обозначение типа продукта AI 8 x терморезистор/TC 2-проводной HF
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC00
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Нет
Режим работы
Выборка с запасом по частоте дискретизации Нет
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Макс. потребление тока 35 мА
Нормальная рассеиваемая мощность 0,75 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль 16 byte; + 1 байт на информацию о качестве
Число аналоговых входов 8
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 30 В
Нормальный стабилизированный измерительный ток для датчика сопротивления 2 мА
Техническую единицу измерения температуры можно задать Входные диапазоны (номинальные значения), напряжения Да; °C/°F/K
Сопротивление на входе (от -1 до 1 В) 1 MΩ
Сопротивление на входе (от -250 до +250 мВ) 1 MΩ
Сопротивление на входе (от -50 до +50 мВ) 1 MΩ
Сопротивление на входе (от -80 до 80 мВ) 1 MΩ
Диапазоны входных параметров (номинальные значения), термоэлементы
Тип B Да; 16 бит, включая знак
Сопротивление на входе (тип B) 1 MΩ
Тип C Да; 16 бит, включая знак
Сопротивление на входе (тип C) 1 MΩ
Тип E Да; 16 бит, включая знак
Сопротивление на входе (тип E) 1 MΩ
Тип J Да; 16 бит, включая знак
Сопротивление на входе (тип J) 1 MΩ
Тип K Да; 16 бит, включая знак
Сопротивление на входе (тип K) 1 MΩ
Тип L Да; 16 бит, включая знак
Сопротивление на входе (тип L) 1 MΩ
Тип N Да; 16 бит, включая знак
Сопротивление на входе (тип N) 1 MΩ
Тип R Да; 16 бит, включая знак
Сопротивление на входе (тип R) 1 MΩ
Тип S Да; 16 бит, включая знак
Сопротивление на входе (тип S) 1 MΩ
Тип T Да; 16 бит, включая знак
Сопротивление на входе (тип T) 1 MΩ
Тип U Да; 16 бит, включая знак
Сопротивление на входе (тип U) 1 MΩ
Тип TXK/TXK(L) согласно ГОСТ Да; 16 бит, включая знак
Сопротивление на входе (тип TXK/TXK(L) согласно ГОСТ) 1 MΩ
Диапазоны входных параметров (номинальные значения), термометр сопротивления
Сопротивление на входе (Ni 100) 1 MΩ
Сопротивление на входе (Ni 1000) 1 MΩ
Сопротивление на входе (LG-Ni 1000) 1 MΩ
Сопротивление на входе (Ni 120) 1 MΩ
Сопротивление на входе (Ni 200) 1 MΩ
Сопротивление на входе (Ni 500) 1 MΩ
Сопротивление на входе (Pt 100) 1 MΩ
Сопротивление на входе (Pt 1000) 1 MΩ
Сопротивление на входе (Pt 200) 1 MΩ
Сопротивление на входе (Pt 500) 1 MΩ
Диапазоны входных параметров (номинальные значения), сопротивления
Сопротивление на входе (от 0 до 150 Ом) 1 MΩ
Сопротивление на входе (от 0 до 300 Ом) 1 MΩ
Сопротивление на входе (от 0 до 600 Ом) 1 MΩ
Сопротивление на входе (от 0 до 3000 Ом) 1 MΩ
Сопротивление на входе (от 0 до 6000 Ом) 1 MΩ
Позистор Да; 15 бит
Сопротивление на входе (позистор) 1 MΩ
Термоэлемент (TC)
Температурная компенсация
Параметрируемое Да
Эталонный канал модуля Да
Внутренняя точка сравнения Да; с базовым блоком типа A1
Эталонный канал группы Да
Количество групп эталонного канала 4; Группа 0 - 3
Фиксированная эталонная температура Да
Длина провода
Экранированные, макс. 200 m; 50 м для термоэлементов
Принцип измерения суммирующий (сигма-дельта)
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования ● Основное время преобразования, включая Да
Время интегрирования (мс)
Жополнительное время на обработку при 2 ms; в пределах диапазонов резистивного термометра,
Проверке обрыва провода сопротивления и термоэлемента
Подавление напряжения помех для частоты помех f1 в Гц 16,6/50/60 Гц
Время преобразования (на канал) 180/60/50 мс
Выравнивание результатов измерений
Количество ступеней сглаживания 4; нет; 4-/8-/16-кр.
Параметрируемое Да
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения сопротивления с двухпроводным соединением Да
Для измерения сопротивления с трехпроводным соединением Нет
Для измерения сопротивления с четырехпроводным соединением Нет
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,01 %; ±0,1 % для резистивного термометра и сопротивления
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,0009 %/K; ±0,005 % / K для термоэлемента
Перекрестные модуляции между входами, мин. -50 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,05 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,2 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,2 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,05 %
Сопротивление относительно диапазона входных параметров, (+/-) 0,05 %
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Мин. помехи нормального вида (пиковое значение помех < номинального значения диапазона входных значений) 70 дБ
Макс. синфазное напряжение 10 В
Мин. синфазные помехи 90 дБ
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; поканально
Суммарная ошибка Да
Переполнение/незаполнение Да; поканально
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Нет
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Между входами (UCM) 10 В пост. тока
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин (вкл. конденсацию / мороз)
Горизонтальный настенный монтаж, макс. 60 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 50155); +70°C длительно с запроектированными пустыми слотами слева и справа от модуля (OT3, ST0 согл. EN 50155)
Вертикальный настенный монтаж, мин. -40 °C; = Tмин
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 5M2 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-5 ET 200SP (6AG1193-6AA00-0AA0)
От механических окружающих воздействий в Да; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003 комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 32 г
Артикул 6AG2134-6JF00-1CA1
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,040 Кг
Вид продуктов SIPLUS extreme RAIL analog inputs
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4C03
Размер упаковки 6,50 x 7,70 x 2,30
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, модуль аналоговых входов AI 8XRTD/TC HF T1 RAIL, для применения на ж/д, рабочая температура -25 .. . +60°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе: 6ES7134-6JF00-0CA1 . Модуль аналоговых входов (термопары/термосопротивления) AI 8XRTD/TC 2х-проводное функциями, для установки на базовый блок типа A0, A1, цветовой код CC00, диагностика каналов, 16 бит, +/- 0,1%
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2134-6JF00-1CA1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 200 дней
