Модуль ввода-вывода Siemens 6AG2134-6HB00-1CA1
Доступен к заказу

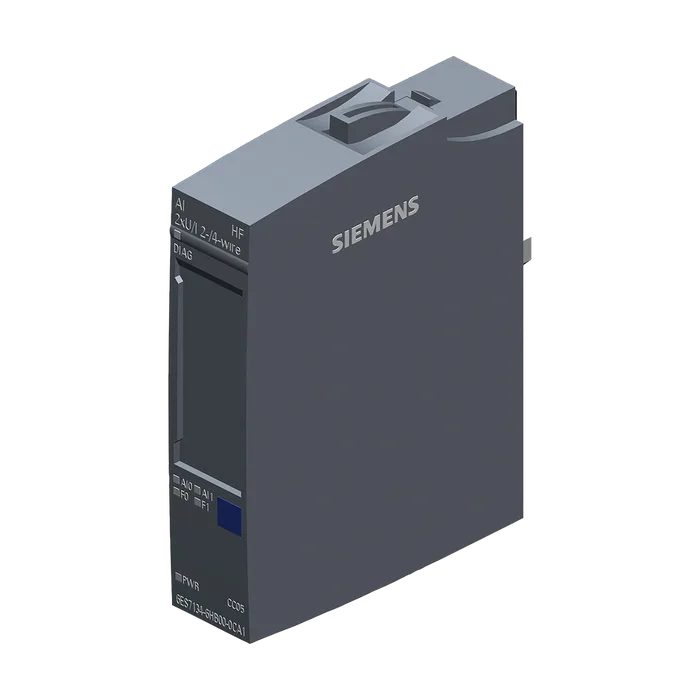

Модуль ввода-вывода Siemens 6AG2134-6HB00-1CA1
SIPLUS ET 200SP, модуль аналоговых входов AI 2XU/I 2/4W HF T1 RAIL, для применения на ж/д, рабочая температура -25... +60°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе: 6ES7134-6HB00-0CA1. 2 канала ток/напряжение 2х-/4х-проводное подключение, с улучшенными функциями, для установки на базовый блок типа A0, A1, цветовой код CC05, поканальная диагностика, 16 бит, +/-0,1%
118 402 ₽ −22% 92 934 ₽ С НДС
Код товара: 6AG21346HB001CA1
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль аналоговых входов AI 2XU/I 2/4W HF T1 RAIL, для применения на ж/д, рабочая температура -25... +60°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе: 6ES7134-6HB00-0CA1. 2 канала ток/напряжение 2х-/4х-проводное подключение, с улучшенными функциями, для установки на базовый блок типа A0, A1, цветовой код CC05, поканальная диагностика, 16 бит, +/-0,1%
Обозначение типа продукта AI 2xU/I 2-4-жильный HF
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспечения Да
Применяемые системные блоки BU-тип A0, A1
Цветовой код на табличке цветовой маркировки в зависимости от модуля CC03
Функция продукта
Данные для идентификации и техобслуживания Да; I&M0 - I&M3
Режим тактовой синхронизации Да
Масштабируемый диапазон измерений Нет
Режим работы
Выборка с запасом по частоте дискретизации Нет
Изменение параметров в режиме RUN возможно Да
Калибровка в режиме RUN возможна Да
Номинальное значение (пост. ток) 24 В
Допустимый диапазон, нижний предел (пост. ток) 19,2 В
Допустимый диапазон, верхний предел (пост. ток) 28,8 В
Защита от перепутывания полярности Да
Потребление тока (номинальное) 39 mA; без питания датчиков
Питание датчика 24 В
Защита от короткого замыкания Да
Макс. выходной ток 20 mA; макс. 50 мА на канал в течение < 10 с (двухпроводной)
Защита от короткого замыкания Да; поканально
Макс. выходной ток 100 mA; макс. 150 мА в течение макс. < 10 с (четырехпроводной)
Нормальная рассеиваемая мощность 0,95 W; без питания датчиков
Адресное пространство на модуль
Макс. адресное пространство на модуль 4 byte; + 4 байта при масштабировании измеренных значений; + 1 байт на информацию QI
Выбор BaseUnit для вариантов подключения
2-проводное подключение BU-тип A0, A1
4-проводное подключение BU-тип A0, A1
Число аналоговых входов 2; Дифференциальные входы
Макс. допустимое входное напряжение для входа напряжения (предел разрушения) 30 В
Макс. допустимый входной ток для токового входа (предел разрушения) 50 мА
Аналоговый вход с супердискретизацией Нет
Нормирование измеренных значений Да
Входные диапазоны (номинальные значения), напряжения
Сопротивление на входе (от 0 до 10 В) 75 kΩ
Входное сопротивление (от 1 В до 5 В) 75 kΩ
Сопротивление на входе (от -10 до 10 В) 75 kΩ
Сопротивление на входе (от -5 до +5 В) 75 kΩ
Диапазоны входных параметров (номинальные значения), ток
Сопротивление на входе (от 0 до 20 мА) 130 Ω
Входное сопротивление (от -20 мА до +20 мА) 130 Ω
Входное сопротивление (от 4 мА до 20 мA) 130 Ω
Длина провода
Экранированные, макс. 1 000 m; 200 м для измерения напряжения
Принцип измерения сигма-дельта
Время интегрирования и преобразования/разрешение на канал
Макс. разрешение с диапазоном перегрузки (бит со знаком) 16 bit
Настраиваемое время интегрирования Да
Подавление напряжения помех для частоты помех f1 в Гц 16,6 / 50 / 60 / 300 / 600 / 1 200 / 2 400 / 4 800
Основное время выполнения для узла (все каналы разрешены) 1 мс
Выравнивание результатов измерений
Количество ступеней сглаживания 6; нет; 2-/4-/8-/16-/32-кратное
Параметрируемое Да
Соединение сигнального датчика
Для измерения напряжения Да
Для измерения напряжения в качестве 2- Да
Проводного измерительного преобразователя
Макс. полное сопротивление нагрузки 2- проводного измерительного преобразователя 650 Ω
Для измерения напряжения в качестве 4- проводного измерительного преобразователя Да
Погрешность нелинейности (относительно диапазона входных параметров) (+/-) 0,01 %
Погрешность температуры (относительно диапазона входных параметров) (+/-) 0,003 %/K
Перекрестные модуляции между входами, мин. -50 дБ
Повторяемость в установившемся состоянии при 25 ° (относительно диапазона входных параметров), (+/-) 0,01 % C
Эксплуатационный предел погрешности во всем диапазоне температуры
Напряжение относительно диапазона входных параметров, (+/-) 0,2 %
Ток относительно диапазона входных параметров, (+/-) 0,2 %
Основной предел погрешности (эксплуатационный предел погрешности при 25 ° C)
Напряжение относительно диапазона входных параметров, (+/-) 0,05 %; 0,1 % при SFU 4,8 кГц
Ток относительно диапазона входных параметров, (+/-) 0,05 %; 0,1 % при SFU 4,8 кГц
Подавление напряжения помех для f = n x (f1 +/- 1 %), f1 = частота помех
Макс. синфазное напряжение 35 В
Мин. синфазные помехи 90 дБ
Мин. время фильтрации и обработки (TWE) 800 μs
Макс. время цикла шины (TDP) 1 мс
Макс. фазовые флуктуации 5 μs
Диагностическая функция Да
Аварийные сигналы
Диагностический сигнал Да
Сигнал предельного значения Да; по два значения верхнего и нижнего пределов
Диагностика
Контроль напряжения питания Да
Обрыв провода Да; только в диапазоне измерений от 4 до 20 мА
Короткое замыкание Да; поканально, при 1 - 5 В или при коротком замыкании электропитания датчика
Суммарная ошибка Да
Переполнение/незаполнение Да
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED) Да; зеленый светодиод питания (PWR)
Индикатор состояния канала Да; зеленые светодиоды
Для диагностики канала Да; красный светодиод
Для диагностики модуля Да; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналами Да
Между каналами и шиной на задней стенке Да
Между каналами и напряжением питания блока электроники Да
Между входами (UCM) 75 В пост. тока/60 В перем. тока
Изоляция, испытанная посредством DC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2 Да; Подтверждение см. в сервисе и поддержке
Температура окружающей среды при эксплуатации
Горизонтальный настенный монтаж, мин. -40 °C; = Tмин. (включая образование конденсата/мороз); пуск при - 30 °C
Горизонтальный настенный монтаж, макс. 3/5 60 °C; = Tмакс; +70°C в течение 10 мин (OT1, ST1/ST2 согл. EN 12.03.2023 © Copyright Siemens 50155); +70°C длительно с запроектированными пустыми слотами слева и справа от модуля (OT3, ST0 согл. EN 50155)
Вертикальный настенный монтаж, мин. -40 °C; = Tмин. (включая образование конденсата/мороз); пуск при - 30 °C
Вертикальный настенный монтаж, макс. 50 °C; = Tмакс
Высота при эксплуатации относительно уровня моря
Высота места установки над уровнем моря, макс. 2 000 м
Температура окружающей среды-давление воздуха-высота установки Tmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс. 100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материалов Да; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3 Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласно Да; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3 Да; Класс 3S4 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 3M8 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-3 ET 200SP (6AG1193-6AA00-0AA0)
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5 Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласно Да; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5 Да; Класс 5S3 вкл. песок, пыль; *
К механическим окружающим воздействиям Да; Класс 5M2 при использовании монтажного комплекта SIPLUS
Согласно EN 60721-3-5 ET 200SP (6AG1193-6AA00-0AA0)
От механических окружающих воздействий в Да; уровень 1 (окружение LE) при использовании монтажного
Сельском хозяйстве, согласно ISO 15003 комплекта SIPLUS ET 200SP (6AG1193-6AA00-0AA0)
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4 Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04 Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий * Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04 закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086 Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3 Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155 Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7 Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830A Да; Конформное покрытие, класс А
Ширина 15 мм
Высота 73 мм
Глубина 58 мм
Масса, прибл. 32 г
Артикул 6AG2134-6HB00-1CA1
Каталог ID A&DSE/SIP ADD
Код группы R151
Товарный код 85389091
Вес Нетто (Кг) 0,042 Кг
Вид продуктов SIPLUS extreme RAIL analog inputs
Производитель Siemens
Ценовая Группа 473
Группа Продукта 4C03
Размер упаковки 6,50 x 7,70 x 2,30
Единицы Измерения 1 шт.
Описание Продукта SIPLUS ET 200SP, модуль аналоговых входов AI 2XU/I 2/4W HF T1 RAIL, для применения на ж/д, рабочая температура -25 ... +60°C, T1 до +70°C в течение 10 минут, со стойким покрытием, на основе: 6ES7134-6HB00-0CA1 . 2 канала ток/напряжение 2х-/4х-проводное подключение; с улучшенными функциями, для установки на базовый блок типа A0, A1, цветовой код CC05, поканальная диагностика, 16 бит, +/-0,1%
Страна происхождения Германия
Количество в упаковке 1
Заказной Номер (Артикл) 6AG2134-6HB00-1CA1
Единица Измерения Упаковки CM
Жизненный Цикл Продукта (PLM) PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни) 152 дня
