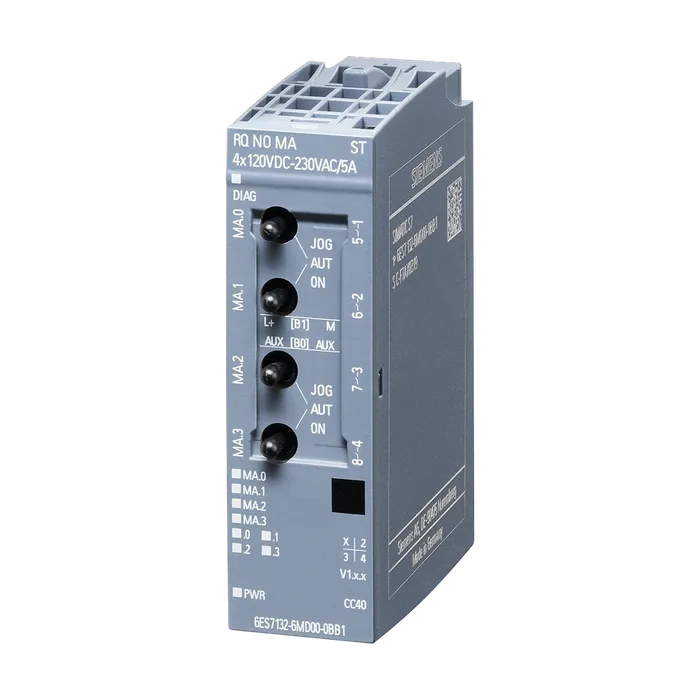

SIPLUS ET 200SP, модуль релейных выходов 4x120/230V MA TX RAIL, для применения на ж/д, рабочая температура -40... +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе: 6ES7132-6MD00-0BB1. модуль выходных реле (НО), с ручным управлением, упаковка из 1 шт., для установки на базовый блок типа B0 или B1, цветовой код CC00, диагностика модуля
22 133,95 ₽−20%17 813 ₽С НДС
Код товара: 6AG21326MD004BB1
Доступен к заказу
01
Описание
SIPLUS ET 200SP, модуль релейных выходов 4x120/230V MA TX RAIL, для применения на ж/д, рабочая температура -40... +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе: 6ES7132-6MD00-0BB1. модуль выходных реле (НО), с ручным управлением, упаковка из 1 шт., для установки на базовый блок типа B0 или B1, цветовой код CC00, диагностика модуля
Обозначение типа продуктаRQ 4 x 120 В пост. тока ... 230 В перем. тока/5 A NO MA ST
Версия микропрограммного обеспечения
Возможно обновление микропрограммного обеспеченияДа
Применяемые системные блокиBU-тип B0, B1
Цветовой код на табличке цветовой маркировки в зависимости от модуляCC40
Функция продукта
Данные для идентификации и техобслуживанияДа; I&M0 - I&M3
Режим тактовой синхронизацииНет
Режим работы
DQ с функцией экономии энергииНет
Выборка с запасом по частоте дискретизацииНет
Номинальное значение (пост. ток)24 В
Допустимый диапазон, нижний предел (пост. ток)19,2 В
Допустимый диапазон, верхний предел (пост. ток)28,8 В
Защита от перепутывания полярностиДа
Макс. потребление тока100 mA; без нагрузки
Нормальная рассеиваемая мощность1,5 Вт
Адресное пространство на модуль
Макс. адресное пространство на модуль1 byte; + 1 байт на информацию о качестве
Вводы1 byte; с QI
Выводы1 byte
Вид цифровых выходовРеле
Вид выходов4
Защита от короткого замыканияНет
Частота коммутации
При омической нагрузке, макс.2 Гц
При индуктивной нагрузке, макс.0,5 Гц
При ламповой нагрузке, макс. Суммарный ток выходов2 Гц
Макс. ток на канал5 А
Макс. ток на модуль20 А
Суммарный ток выходов (на модуль)
Горизонтальный настенный монтаж
До 50 ℃, макс.20 А
До 60 ℃, макс.16 А
До 70 °C, макс.12 А
Вертикальный настенный монтаж
До 40 °C, макс.20 А
До 50 ℃, макс.16 А
Релейные выходы
Число релейных выходов4
Номинальное напряжение питания на катушке реле L+ (пост. ток)24 В
Макс. потребляемый ток реле (ток в катушках всех реле)40 мА
Внешний предохранитель для релейных выходовда, с 6 А
Коммутационная способность контактов
Макс. тепловой ток длительной нагрузки5 А
Мин. коммутируемый ток100 mA; 5 В пост. тока
Ном. напряжение переключения (пост. ток)От 24 до 120 В пост. тока
Ном. напряжение переключения (пер. ток)от 24 до 230 В перем. тока
Длина провода
Экранированные, макс.1 000 м
Неэкранированные, макс.200 м
Диагностическая функцияДа
Возможность включения заменяющих значенийДа
Аварийные сигналы
Диагностический сигналДа
Диагностика
Контроль напряжения питанияДа
Обрыв проводаНет
Короткое замыканиеНет
Суммарная ошибкаДа
Диагностический светодиодный индикатор
Контроль напряжения питания (PWR-LED)Да; зеленый светодиод питания (PWR)
Индикатор состояния каналаДа; зеленые светодиоды
Для диагностики каналаНет
Для диагностики модуляДа; зеленые/красные светодиоды диагностики (DIAG)
Гальваническая развязка каналов
Между каналамиДа
Между каналами и шиной на задней стенкеДа
Между каналами и напряжением питания блока электроникиДа
Изоляция, испытанная посредствомПост. ток 2 545 В (типовые испытания) и согласно EN 50155 (штатные испытания)
Испытанная посредством
Между каналами и шиной на заднейПост. ток 2 545 В (типовые испытания) и согласно EN 50155
Стенке/напряжение питания(штатные испытания)
Между шиной на задней стенке и напряжением питанияDC 750 В (типовые испытания) и согласно EN 50155 (контрольные испытания)
Применяется для функций обеспечения безопасностиНет
Для использования на железной дороге
Противопожарная защита согласно EN 45545-2Да; Подтверждение см. в сервисе и поддержке
Высота места установки над уровнем моря, макс.2 000 м
Температура окружающей среды-давление воздуха-высота установкиTmin ... Tmax при 1 140 гПа ... 795 гПа (-1 000 м ... +2 000 м)
Относительная влажность воздуха
При конденсации, испытания согласно IEC 60068-2-38, макс.100 %; RH включая конденсацию/замораживание (при наличии конденсата в эксплуатацию не вводится), горизонтальное монтажное положение
Устойчивость
Смазочно-охлаждающие материалы
Устойчивость к воздействию стандартных смазочно-охлаждающих материаловДа; включая капли дизельного топлива и масла в воздухе
Применение в неподвижно смонтированных промышленных установках
К биологически активным веществам согласно EN 60721-3-3Да; Класс 3B2 споры плесени, грибов, грибков (за исключением фауны); класс 3B3 по запросу
К химически активным веществам согласноДа; Класс 3C4 (ОВ < 75 %), вкл. солевой туман согласно EN 60068-
К механически активным веществам согласно EN 60721-3-3Да; Класс 3S4 вкл. песок, пыль; *
Применение на наземных, рельсовых и специальных транспортных средствах
К биологически активным веществам согласно EN 60721-3-5Да; Класс 5B2 споры плесени, грибов, грибков (за исключением фауны); класс 5B3 по запросу
К химически активным веществам согласноДа; Класс 5C3 (RH < 75%), включая солевой туман, согл. EN 60068-
К механически активным веществам согласно EN 60721-3-5Да; Класс 5S3 вкл. песок, пыль; *
Применение в промышленных технологических установках
К химически активным веществам согласно EN 60654-4Да; Класс 3 (при условии отсутствия трихлорэтилена)
Окружающие условия для технологических, измерительных и управляющих систем согласно ANSI/ISA-71.04Да; Уровень GX группа A/B (при условии отсутствия трихлорэтилена; предельно допустимая концентрация вредных газов согл. EN 60721-3-3, допустим класс 3C4); уровень LC3 (солевой туман) и уровень LB3 (масло)
Примечание
Примечание к классификации условий* Поставляемые в комплекте кожухи при эксплуатации должны
Окружающей среды согласно EN 60721, EN 60654-4 и ANSI/ISA-71.04закрывать неиспользуемые устройства сопряжения!
Конформное покрытие
Покрытия для смонтированных печатных плат согласно EN 61086Да; Класс 2 для обеспечения высокого уровня надежности
Защита от загрязнения согласно EN 60664-3Да; Тип защиты 1
Электронные устройства на рельсовых транспортных средствах согласно EN 50155Да; Защитное покрытие класса PC2 согласно EN 50155:2017
Военные испытания согласно MIL-I-46058C, приложение 7Да; За время эксплуатации покрытие можно красить
Квалификация и характеристики электрических изолирующих компонентов в собранных печатных платах согласно IPC-CC-830AДа; Конформное покрытие, класс А
Ширина20 мм
Высота73 мм
Глубина58 мм
Масса, прибл.45 г
Артикул6AG2132-6MD00-4BB1
Каталог IDA&DSE/SIP ADD
Код группыR151
Товарный код85389091
Вес Нетто (Кг)0,036 Кг
Вид продуктовSIPLUS extreme RAIL digital outputs
ПроизводительSiemens
Ценовая Группа473
Группа Продукта4C03
Размер упаковки6,50 x 7,80 x 2,30
Единицы Измерения1 шт.
Описание ПродуктаSIPLUS ET 200SP, модуль релейных выходов 4x120/230V MA TX RAIL, для применения на ж/д, рабочая температура -40 .. . +70°C, TX до +85°C в течение 10 минут, со стойким покрытием, на основе: 6ES7132-6MD00-0BB1 . модуль выходных реле (НО), с ручным управлением, упаковка из 1 шт., для установки на базовый блок типа B0 или B1, цветовой код CC00, диагностика модуля
Страна происхожденияГермания
Количество в упаковке1
Заказной Номер (Артикл)6AG2132-6MD00-4BB1
Единица Измерения УпаковкиCM
Жизненный Цикл Продукта (PLM)PM300: Активный продукт
Плановый срок отгрузки с завода (раб. дни)117 дней
